Клапан герметичный со сдвоенным диском

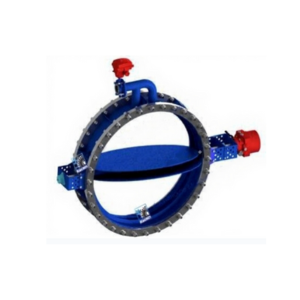

Газоплотный дисковый клапан оборудован сдвоенным диском, формирующим воздушную подушку в междисковом пространстве.

Для полной изоляции участков газохода в это пространство подается воздух с давлением, немного превышающим давление рабочей среды, что обеспечивает 100% отсечение газов и защиту от обратного потока.

При отсутствии подачи воздуха герметичность клапана составляет 99% за счет двойного уплотнения.

Основные узлы клапана

• Корпус устройства
• Сдвоенный диск
• Электропривод с ручным дублером
• Узел ввода сжатого воздуха для междискового пространства
• Внутренние трубопроводы с форсунками для очистки от пылевых отложений

Конструкция клапана может изменяться в зависимости от температуры рабочей среды и особых требований эксплуатации.

Принцип работы

Клапан имеет три рабочих положения:

• «Открыто» — сдвоенный диск расположен под углом 0° к газовоздушной среде;
• «Закрыто» — диск повернут на 90°;
• «Промежуточное положение» — диск находится между 0° и 90°.

Зависимость объема проходящей газовоздушной среды от угла положения диска носит нелинейный характер.

Система самоочистки

Для очистки дисков и корпуса от налипаний и пылевых отложений клапан оснащается трубопроводами с форсунками, подключаемыми к пневмосистеме. Подача промывочного раствора осуществляется на кромки сдвоенного диска и уплотнительные кольца перед командой «Закрыто» и циклически при положениях «Открыто» и «Промежуточное положение».

Материалы исполнения

• До 425 °C – сталь 09Г2С
• 425–585 °C – 12Х1МФ
• 585–610 °C – 12Х18Н10Т
• 610–900 °C – 20Х23Н18
• По требованию заказчика возможны любые материалы

Дополнительное оснащение

Клапаны могут комплектоваться исполнительными механизмами МЭО и МЭОФ, пневмо- и гидроприводами, а также электроприводами: «ГЗ-электропривод», BELIMO, AUMA, Zpa Pecky, PrimAR, Regada и ПримЭЛ. Это позволяет адаптировать устройство под конкретные требования заказчика и условия эксплуатации.
