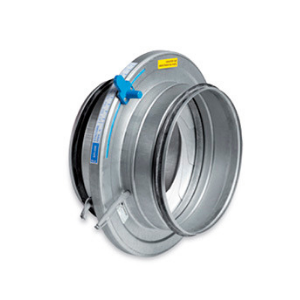

Клапан ирисовый SPI

Клапан ирисовый SPI предназначен для контроля и регулирования расхода воздуха.

Технические характеристики клапанов SPI:

• низкий уровень шума;
• центрирование воздушного потока
• фиксированные точки замеров для проведения точных измерений.

Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров диаметром 100-630. Максимальная рабочая температура SPI: 70 °С.

Конструкция регулятора Systemair SPI

Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность.

Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.

Монтаж регулятора Systemair SPI

Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям.

SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.

Безопасные расстояния

• до изгибов 1 х D;
• после изгибов 1 х D;
• после изгибов 1 х D;
• после Т-образных соединений 1 х D;
• до устройств подачи воздуха 3 х D.

Модельный ряд регуляторов Systemair SPI

Аэродинамические характеристики регуляторов Systemair SPI

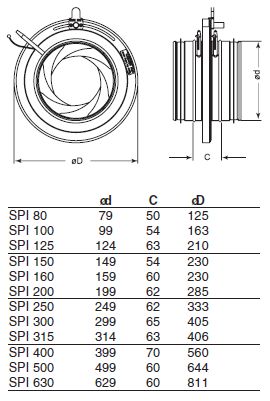

Размеры регуляторов Systemair SPI
