Клапан-расходомер КР-6 (аналог КРО-3)

Клапан-расходомер КР-6 (аналог КРО-3) предназначен для контроля расхода воздуха при работе вентиляторов типа ВЭР-6 с ручным приводом.

Кроме того, устройство выполняет функцию перекрытия напорного патрубка вентилятора при его остановке или снижении производительности.

Эти клапаны также применяются для измерения расхода воздуха в вентиляторах ЭРВ-72 с ручным приводом.

В случае прекращения работы вентилятора или уменьшения подачи воздуха клапан автоматически закрывает выходное отверстие, изолируя вентилятор от вентиляционной сети.

Конструкция клапана

Клапан КР-6 имеет простую и надежную конструкцию, которая обеспечивает стабильность работы и точность измерений.

• Прямоугольный корпус — сварная коническая конструкция из листовой стали;
• Заслонка, установленная на горизонтальной оси.

Под воздействием воздушного потока, создаваемого вентилятором, заслонка поворачивается вместе с осью. На оси закреплена стрелка, которая указывает расход воздуха по шкале, нанесенной на внешней поверхности клапана.

Принцип работы

Во время работы вентилятора поток воздуха воздействует на заслонку, отклоняя её и отображая величину расхода воздуха на шкале. При остановке вентилятора заслонка возвращается в горизонтальное положение, полностью перекрывая выходное отверстие.

Это предотвращает обратное движение воздуха и надежно отделяет вентилятор от вентиляционной сети.

Монтаж и установка

На корпусе клапана нанесен специальный знак установки, указывающий правильное положение относительно выходного отверстия вентилятора. Соблюдение направления монтажа гарантирует корректную работу клапана-расходомера и точность измерения расхода воздуха.

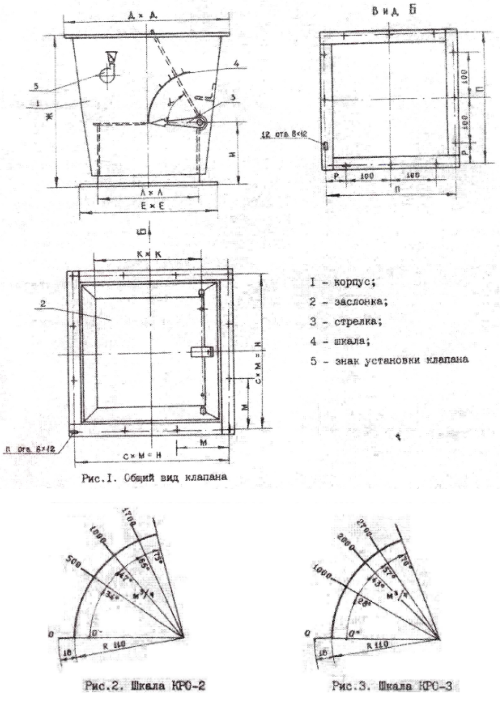

Габаритные размеры КР-6 (аналог КРО-3)

Технические характеристики КР-6 (аналог КРО-3)

Таблица аэродинамических сопротивлений клапана КР-6
