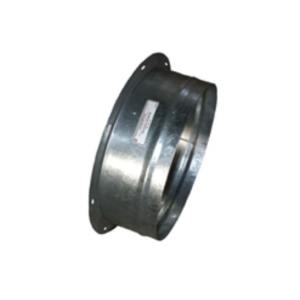

Патрубок входной ПВТ
Входной патрубок ПВТ используется в качестве замены гибкой вставки при подключении вентилятора к воздуховоду. Он устанавливается вместо брезентового рукава или аналогичных соединительных элементов.
Материалы исполнения и области применения
Патрубки ПВТ выпускаются в различных вариантах исполнения в зависимости от типа вентиляционного оборудования и условий эксплуатации:
- Для вентиляторов общего назначения серии «О» патрубки изготавливаются из углеродистой стали. Предназначены для работы с воздушными потоками при температуре от -45°С до +400°С.
- Для коррозионно- и жаростойких вентиляторов серии «КЖ» применяются патрубки из нержавеющей стали. Допустимая температура перемещаемой среды — от -60°С до +600°С.
- Для вентиляторов из алюминиевых сплавов серии «А» используются аналогичные по форме патрубки, рассчитанные на температурный диапазон от -45°С до +400°С.

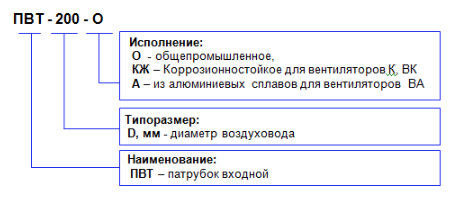

Условное обозначение
Пример обозначения при заказе
- ПВТ-250-О - Патрубок входной D = 250 в общепромышленном исполнении
- ПВТ-500-КЖ – Патрубок входной D = 500 в коррозионностойком исполнении
- ПВТ-630-А – Патрубок входной D = 630 из алюминиевых сплавов
Габаритные размеры ПВТ
| Обозначение | Размеры, мм | n | Масса, кг | |||
| L | D1 | D2 | d | |||
| ПВТ - 200 | 113 | 203 | 230 | 6,5х12 | 8 | 0,7 |
| ПВТ - 250 | 113 | 255 | 280 | 6,5х12 | 8 | 0,86 |
| ПВТ- 280 | 113 | 285 | 310 | 6,5х12 | 8 | 0,96 |
| ПВТ - 315 | 113 | 320 | 348 | 6,5х12 | 8 | 1,1 |
| ПВТ - 355 | 113 | 360 | 385 | 6,5х12 | 8 | 1,2 |
| ПВТ - 400 | 113 | 405 | 435 | 6,5х12 | 8 | 1,4 |
| ПВТ - 450 | 113 | 455 | 480 | 9 | 16 | 1,5 |
| ПВТ - 500 | 113 | 505 | 535 | 9 | 16 | 1,7 |
| ПВТ - 560 | 113 | 634 | 665 | 9 | 16 | 2,1 |
| ПВТ - 630 | 113 | 634 | 665 | 9 | 16 | 2,1 |
Применяемость
| Тип вентилятора | Типоразмер вентилятора | диапазон давления | ||||||||
| 2 | 2,5 | 2,8 | 3,15 | 3,55 | 4 | 4,25 | 4,5 | |||
| ВР | 85 - 77 исп.1 | ПВТ - 250 | ПВТ - 280 | ПВТ - 315 | ПВТ - 355 | ПВТ - 400 | ПВТ - 450 | низкий | ||
| 85 - 77 исп.5 | низкий | |||||||||
| 80 - 76 исп.5 | низкий | |||||||||
| 80 - 100 исп.5 | средний | |||||||||
| 280 - 46 исп.1 | ПВТ - 200 | ПВТ - 250 | ПВТ - 315 | ПВТ - 400 | средний | |||||
| 100 - 35 исп.1 | средний | |||||||||
| 100 - 45 исп.1 | средний | |||||||||
| 100 - 50 исп.1 | средний | |||||||||
| 180 - 55 исп.5 | средний | |||||||||
| 240 - 26 исп.1 | ПВТ - 200 | ПВТ - 250 | ПВТ - 315 | высокий | ||||||
| 120 - 28 исп.1 | высокий | |||||||||
| 120 - 28 исп.5 | высокий | |||||||||
| 120 - 45 исп.5 | средний пылевые | |||||||||
| ВО | ВО 6 - 300 | ПВТ - 400 | ||||||||
| ВО 16 - 280 | ||||||||||
| ВО - Ф | ||||||||||
| ВО 2,3 - 130 | ПВТ - 400 | |||||||||
| Тип вентилятора | Типоразмер вентилятора | диапазон давления | |||||||||||||
| 5 | 5,6 | 6,3 | 7,1 | 8 | 9 | 10 | 11,2 | 12 | 12,5 | 16 | 20 | 20/2 | |||
| ВР | 85 - 77 исп.1 | ПВТ - 500 | ПВТ - 560 | ПВТ - 630 | низкий | ||||||||||
| 85 - 77 исп.5 | низкий | ||||||||||||||
| 80 - 76 исп.5 | низкий | ||||||||||||||
| 80 - 100 исп.5 | средний | ||||||||||||||
| 280 - 46 исп.1 | ПВТ - 500 | ПВТ - 630 | средний | ||||||||||||
| 100 - 35 исп.1 | ПВТ - 355 | средний | |||||||||||||
| 100 - 45 исп.1 | ПВТ - 400 | ПВТ - 450 | средний | ||||||||||||
| 100 - 50 исп.1 | ПВТ - 560 | ПВТ - 630 | средний | ||||||||||||
| 180 - 55 исп.5 | средний | ||||||||||||||
| 240 - 26 исп.1 | высокий | ||||||||||||||
| 120 - 28 исп.1 | ПВТ - 250 | ПВТ - 315 | ПВТ - 400 | ПВТ - 500 | высокий | ||||||||||
| 120 - 28 исп.5 | ПВТ - 400 | ПВТ - 500 | высокий | ||||||||||||
| 120 - 45 исп.5 | ПВТ - 400 | ПВ - 500 | ПВТ - 630 | средний пылевые | |||||||||||
| ВО | ВО 6 - 300 | ПВТ - 500 | ПВТ - 630 | ||||||||||||
| ВО 16 - 280 | |||||||||||||||
| ВО - Ф | |||||||||||||||
| ВО 2,3 - 130 | ПВТ - 500 | ПВТ - 560 | ПВТ - 630 | ||||||||||||
