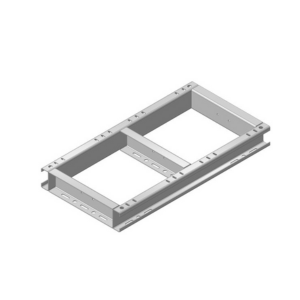

Рама монтажная РМТ

Монтажная рама РМТ служит переходным элементом между вентилятором и его опорной поверхностью. Она упрощает процесс установки и демонтажа оборудования, обеспечивая надежную фиксацию и удобство при монтаже.

Особенности конструкции

Рамы проектируются под основные типоразмеры вентиляторов, выпускаемых серийно. В зависимости от массы вентилятора и расчетной нагрузки, рама может изготавливаться из гнутого металлического профиля или швеллера. Высота подбирается с учетом предполагаемой нагрузки.

Рамы имеют защитное покрытие — они могут быть загрунтованы или окрашены. В верхней части предусмотрены отверстия или пазы, соответствующие отверстиям в несущих элементах вентиляторов, что обеспечивает совместимость с виброопорами.

Установка

Монтаж к фундаменту выполняется различными способами: через закладные детали, анкера, дюбели, сварку или иные доступные варианты, исходя из предпочтений заказчика.

Рекомендации по выбору

Для подбора рамы рекомендуется воспользоваться таблицей 1. Справочные данные по массе и габаритам представлены в таблице 2.

• Рамы высотой 35, 60 и 90 мм производятся из гнутого профиля
• Рамы высотой 80 и 140 мм — из металлического швеллера
• При повороте корпуса вентилятора на 180°, требуется специальная монтажная рама

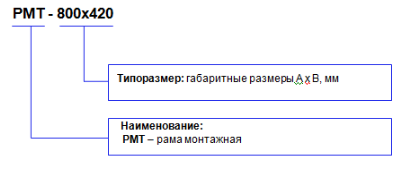

Условное обозначение

Пример обозначения при заказе монтажной рамы

• РМТ-800х420  – Рама монтажная РМТ-800х420

Применяемость
