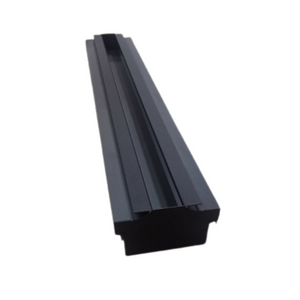

Щелевой диффузор РЭД-ЛУК-МОНО

Щелевой диффузор РЭД-ЛУК-МОНО используется для притока и вытяжки воздуха, в системах вентиляции и кондиционирования любых помещений с возможностью скрыть каркас решетки и оставляя видимым только отверстие.

Особенности РЭД-ЛУК-МОНО

• Ширина щели от 10 до 80 мм;
• Длина цельного диффузора до 4 метров;
• Оригинальный запатентованный узел крепления гипсокартонного листа;
• Толстый металлоемкий профиль - максимальная жесткость;
• Изготовлены из специального алюминиевого профиля;
• Боковые и центральные части предназначенные для монтажа в одну линию, комплектуются специальными монтажными кронштейнами;
• Возможны различные варианты комплектации (с перфорацией, с дефлектором и без и т.д.);
• Покраска осуществляется порошковым методом;
• Устанавливаются в подвесной потолок, гипсокартон, в стеновые ниши.

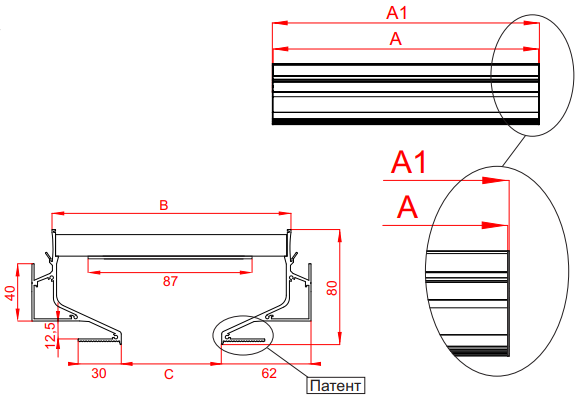

Габаритные размеры РЭД-ЛУК-МОНО

Длина щели A, мм	Посадочный размер B, мм	Ширина щели C, мм
XX	106	10
	111	15
	116	20
	121	25
	126	30
	131	35
	136	40
	141	45
	146	50
	151	55
	156	60
	161	65
	166	70
	171	75
	176	80

Технические характеристики диффузора РЭД-ЛУК-МОНО

Наименование	Ширина щели, мм	Данные на 1 м.п.
		2 S, м2	при V=1.0 м/с			при V=1.5 м/с			при V=2,0
			qv, 3 м/ч	ΔP, Pat	Lwa, dB(A)	qv, 3 м/ч	ΔPt, Pa	Lwa, dB(A)	qv, 3 м/ч	ΔPt, Pa	Lwa, dB(A)
РЭД-ЛУК-МОНО 10	10	0,012	37	0,92	21	56	2,80	27	73	4,65	33
РЭД-ЛУК-МОНО 15	15	0,017	55	1,13		83	3,40		109	5,69
РЭД-ЛУК-МОНО 20	20	0,022	73	1,33		110	4,05		145	6,75
РЭД-ЛУК-МОНО 25	25	0,027	91	1,54		137	4,66		181	7,09
РЭД-ЛУК-МОНО 30	30	0,032	109	1,74		164	5,30		217	8,49
РЭД-ЛУК-МОНО 35	35	0,037	127	1,95		191	6,00		253	9,89
РЭД-ЛУК-МОНО 40	40	0,042	145	2,15		218	6,73		289	10,00
