Решётка воздухозаборная РШ-6
Применение
Вентиляционная решетка Типа РШ-6 устанавливается в приточной системе вентиляции.
Регулирующие элементы
Конструкция вентиляционной решетки Типа РШ-6 имеет один ряд неподвижных лопаток, поэтому воздуха будет направлен только в одну сторону.
Материалы изготовления
Материал изготовления корпуса и лопаток вентиляционной решетки Типа РШ-6 – углеродистая сталь.
Полимерное покрытие поверхности вентиляционной решетки Типа РШ-6 достаточно стойкое к влажным средам.
Форма изготовления вентиляционной решетки Типа РШ-6 – прямоугольная или квадратная. Основным цветом покрытия таких решеток является белый цвет.
| Тип решетки | Системы вентиляции | Регулирующие элементы | Материал изготовления | ||||
| приточная | вытяжная | лопатки | количество рядов | корпус | лопатки | рамки | |
| РШ-6 | п | - | НЕ подвижные | 1 | сталь | сталь | - |

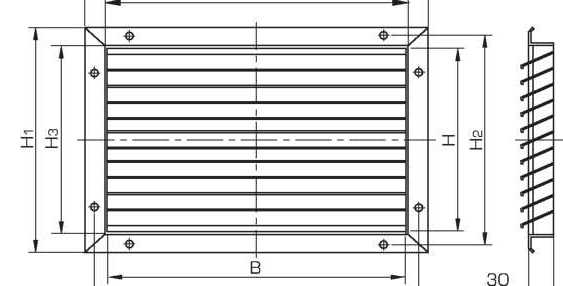

Габаритные размеры вентиляционной решетки РШ-6
| Типоразмер решетки | Проходное сечение, мм | Габаритные размеры, мм | Присоединительные размеры, мм | Окно в проеме вент. канала, мм | Площадь живого сечения, м2 | Масса, кг | |||||
| В | H | В1 | Н1 | В 2 | Н2 | В3 | Н3 | ||||
| РШ-6 | 225 | x | 580 | 285 | 640 | 255 | 610 | 235 | 590 | 0.102 | 2.5 |
| РШ-6-01 | 450 | x | 580 | 510 | 640 | 480 | 610 | 460 | 590 | 0.21 | 4.3 |
| РШ-6-02 | 675 | x | 580 | 735 | 640 | 705 | 610 | 685 | 590 | 0.31 | 6.1 |
| РШ-6-03 | 900 | x | 580 | 960 | 640 | 930 | 610 | 910 | 590 | 0.42 | 7.9 |
| РШ-6-04 | 450 | x | 1160 | 510 | 1220 | 480 | 1190 | 460 | 1170 | 0.41 | 8.0 |
| РШ-6-05 | 675 | x | 1160 | 735 | 1220 | 705 | 1190 | 685 | 1170 | 0.68 | 11.3 |
| РШ-6-06 | 900 | x | 1160 | 960 | 1220 | 930 | 1190 | 910 | 1170 | 0.85 | 14.5 |
