Узлы подключения УП

НАЗНАЧЕНИЕ

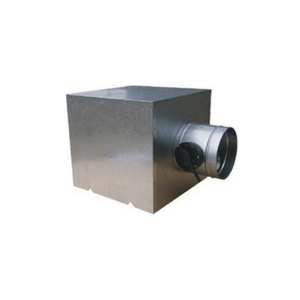

Узлы подключения (УП) предназначены для присоединения решеток к системе воздуховодов и обеспечения равномерного распределения воздуха по сечению решеток.

Модельный ряд УП включает:

УП1 – узлы подключения, используемые для потолочных решеток, устанавливаемых на потолках типа «Армстронг» (см. схематичные изображения соединения потолочных решеток с УП);
УП2 – узлы подключения, используемые для подключения решеток типа РС2, возможно использование для подключения потолочных решеток, устанавливаемых на зашивных типах потолков;
УП3 – узлы подключения, используемые для подключения решеток типа РС2 к круглым воздуховодам.

УП1 и УП2 изготавливаются с торцевым или боковым подводом входного патрубка, в котором может быть установлено регулирующее устройство – дроссель-клапан, что актуально для потолочных решеток.

Обозначение – торцевой или боковой отвод — определяется расположением отвода по отношению к раструбу УП:

на стороне, противоположной раструбу — торцевой отвод (обеспечивает более равномерное, по сравнению с боковым, распределение воздуха, использование ограничено высотой межпотолочного пространства);

сбоку по отношению к раструбу узла — боковой отвод.

Для потолочных решеток одновременное применение регулирующего устройства в УП и регулятора расхода воздуха (клапан Б1) в самой решетке нецелесообразно.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

По условиям эксплуатации УП изготавливаются в климатическом исполнении У (умеренный климат), а в части размещения соответствуют категориям 4, 5 ГОСТ 15150-69.

КОНСТРУКЦИЯ

Общий вид узла подключения УП1-Б-Р

УП-Б-Р (штриховой линией показан УП1-Т)

Общий вид узла подключения УП2-Т

УП2-Т (штриховой линией показан УП2-Б)

Общий вид узла подключения УП3

УП изготавливаются из оцинкованной стали

В Таблице 1 приведены размеры УП1 для подключения типовых потолочных решеток. Указанные в таблице размеры по высоте (размер В) определены из соображений равномерного распределения воздушного потока по сечению решетки.

Типоразмер решетки	Размеры узла подключения
Типоразмер решетки	А, мм	А1, мм	В, мм	Д, мм	Масса, кг, не более
*Боковой подвод*
270х270	215	215	260	125	1,4
410х410	355	355	330	160	2,87
553х553	500	500	390	200	4,82
*Торцевой подвод*
270х270	215	215	200	125	1,16
410х410	355	355	250	160	2,36
553х553	500	500	300	200	4,02

ВАЖНО !!!

Для узлов подключения УП1 и УП2 с боковым отводом патрубка первой указывается длина стороны, на которой будет отвод (размер А).

Пример:

1) УП2-Б-500х300х250-160 (подводящий патрубок 160 расположен на стороне 500х250);

2) УП2-Б-300х500х250-160 (подводящий патрубок 160 расположен на стороне 300х250).

УП2-Б-500х300х250-160

УП2-Б-300х500х250-160

УП2-Т-500х300х250-160

Примечание:

При затруднениях с определением размеров АхА1 возможна упрощенная запись:

УП1(2, 3) – Б(Т) – (Р) высотой В, диаметр Д к решетке (указать тип, размер).

МОНТАЖ И ПРИСОЕДИНЕНИЕ

Крепление узлов подключения к решеткам осуществляется заклепками.

Внимание! Основное усилие крепления (удержания) узлов подключения должно обеспечиваться посредством металлических лент (тяг), закрепленных к капитальной конструкции потолка и исключающих падение узлов.

УП2-Б-500х300х250-160

Схема соединения потолочной решетки с УП1-Б
