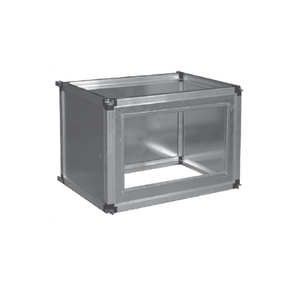

Секции смешения SUPM SV1/SB
Секции смешения SUPM SV1/SB предназначены для организации забора или выхлопа воздуха в нужном направлении.
- SUPM SV1 - с подмесом сверху;
- SUPM SB - с подмесом сбоку.
Сервисные панели сверху для SUPM SV1 или сбоку для SUPM SB позволяют подсоединять к ним стандартные заслонки и гибкие вставки соответствующего типоразмера.
Рабочий диапазон температур проходящего воздуха от -40°C до +70°C.

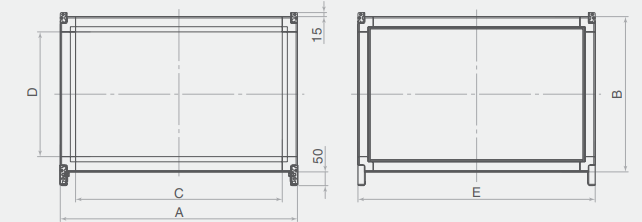

Габаритные размеры секций смешения SUPM SV1/SB
| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм (SV1/SB) | Масса, кг (SV1/SB) |
| 50-25 | 710 | 470 | 635 | 395 | 470/710 | 20/25 |
| 50-30 | 710 | 520 | 635 | 445 | 520/710 | 21/25 |
| 60-30 | 810 | 520 | 735 | 445 | 520/810 | 23/30 |
| 60-35 | 810 | 570 | 735 | 495 | 570/810 | 25/31 |
| 70-40 | 910 | 620 | 835 | 545 | 620/910 | 29/37 |
| 80-50 | 1010 | 720 | 935 | 645 | 720/1010 | 35/44 |
| 90-50 | 1125 | 740 | 1050 | 645 | 740/1125 | 40/53 |
| 100-50 | 1225 | 740 | 1150 | 665 | 740/1225 | 42/60 |

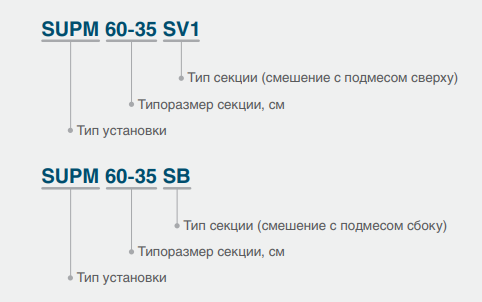

Схема обозначения
