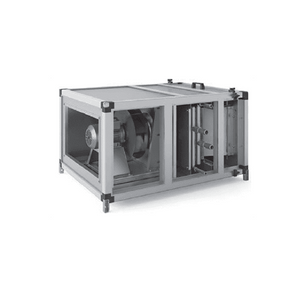

Секция моноблока SUPM A

Заказать
Заказать

Секция моноблока SUPM A предназначена для очистки, нагрева и перемещения приточного воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Секция представлена восемью типоразмерами.

Секция моноблока SUPM A состоят из следующих функциональных элементов:

  • фильтр EU3;
  • водяной нагреватель;
  • радиальный вентилятор.

Особенности секции моноблока SUPM A

  • рабочие колеса из оцинкованного стального листа;
  • используется «свободное» рабочее колесо с назад загнутыми лопатками;
  • для нагрева воздуха используются двухрядные и трёхрядные нагреватели SPH-W;
  • фильтрующая вставка предназначена для очистки воздуха, а также для защиты теплообменника от загрязнения;
  • быстросъёмные сервисные панели, оснащённые ручками, позволяют производить замену фильтрующей вставки слева/справа.

Производительность вентиляторов регулируется частотным преобразователем, влияющие на величину частоты и напряжения.

Монтаж моноблоков SUPM A осуществляется как в напольном, так и в подвесном исполнении путём трансформации ножек в кронштейны для подвеса без использования дополнительных деталей.

Защита секции моноблока SUPM A

Для защиты двигателей вентиляторов применяются токоограничивающие автоматы, включенные в систему автоматики.

Для вентиляторов с двигателем 4 кВт и выше при отсутствии частотного регулятора применяется устройство плавного пуска.

Для защита теплообменника от замерзания существует коплекс связанных мероприятий, который включает в себя следующие компоненты:

  • капиллярный термостат AZT для защиты от обмерзания по воздуху;
  • накладной (VSN) датчик температуры обратного теплоносителя для защиты от обмерзания по воде;
  • блок управления типа SBUP.

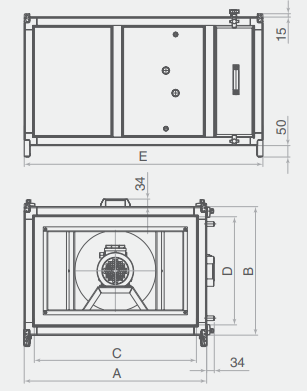

Габаритные размеры секции моноблока SUPM A

Технические характеристики секции моноблока SUPM A

Модель Диаметр рабочего колеса, мм Мощность двигателя, кВт Двигатель Частота вращени, об./мин Рабочий ток, А A, мм B, мм C, мм D, мм E, мм Масса, кг (A.2/A.3)
50-25 225 0,37 63 А2 2730 1,66/0,96 710 470 635 395 1050 126/127
50-25 250 0,55 63 B2 2730 2,47/1,43 710 470 635 395 1050 122/123
50-30 250 0,55 63 B2 2730 2,47/1,43 710 520 635 445 1050 130,5/132
50-30 280 1,10 71 B2 2800 4,40/2,52 710 520 635 445 1050 134,5/136,5
50-30 315 1,10 71 B2 2800 4,40/2,52 710 520 635 445 1050 134,5/136,5
60-30 280 1,10 71 B2 2800 4,40/2,52 810 520 735 445 1150 138/140
60-30 315 1,10 71 B2 2800 4,40/2,52 810 520 735 445 1150 138/140
60-35 315 1,10 71 B2 2800 4,40/2,52 810 570 735 495 1150 145/147
60-35 315 1,50 80 A2 2880 5,60/3,30 810 570 735 495 1150 147/149
60-35 355 2,20 80 B2 2860 8,00/4,60 810 570 735 495 1150 152/154
70-40 315 1,10 71 B2 2800 4,40/2,52 910 620 835 545 1200 150/153
70-40 315 2,20 80 B2 2860 8,00/4,60 910 620 835 545 1200 165/168
70-40 355 2,20 80 B2 2860 8,00/4,60 910 620 835 545 1200 165/168
80-50 355 2,20 80 B2 2860 8,00/4,60 1010 720 935 645 1350 174/178
80-50 355 3,00 90 L2 2860 10,5/6,0 1010 720 935 645 1350 180/184
80-50* 400 4,00 100 S2 2850 8,00/4,60 1010 720 935 645 1350 194/198
90-50 355 3,00 90 L2 2860 10,5/6,0 1125 740 1050 645 1350 189,5/193
90-50* 400 4,00 100 S2 2850 8,00/4,60 1125 740 1050 645 1350 194/197,5
90-50 450 3,00 100 S4 1410 11,6/6,7 1125 740 1050 645 1350 212/215,5
100-50* 400 4,00 100 S2 2850 8,00/4,60 1225 740 1150 665 1400 215/219
100-50 450 3,00 100 S4 1410 11,6/6,7 1225 740 1150 665 1400 215/219
100-50* 450 4,00 100 L4 1410 8,50/4,90 1225 740 1150 665 1400 212/225,5
100-50* 450 5,50 112 M4 1430 11,0/6,5 1225 740 1150 665 1400 231/235,5

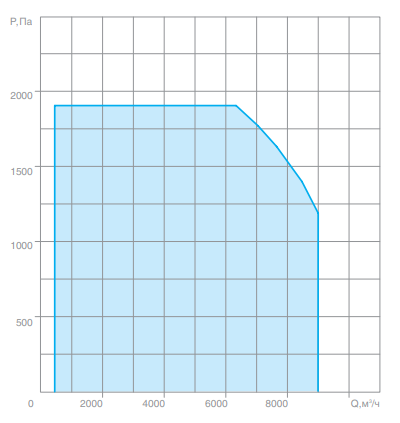

Аэродинамические характеристики секции моноблока SUPM A

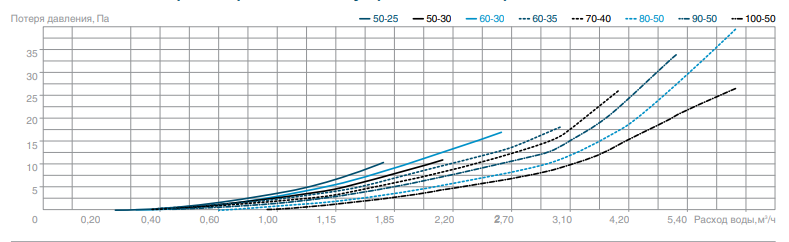

Технические характеристики двухрядного нагревателя секции SUPM A

Типоразмер Расход воздуха, м3/ч Расход воды, м3/ч Гидравлическое сопротивление, кПа Теплопроизводительность, кВт
50-25 1600 0,93 2,89 26,0
50-30 1900 1,11 2,99 30,9
60-30 2300 1,34 4,88 37,4
60-35 2700 1,57 5,73 43,9
70-40 3600 2,09 7,62 58,5
80-50 5100 2,97 11,96 82,9
90-50 5700 3,32 16,81 92,6
100-50 6300 3,66 10,06 102,4

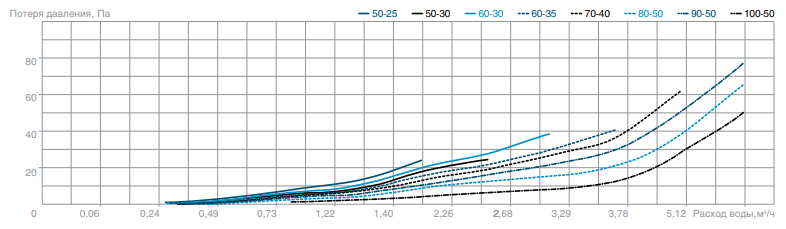

Технические характеристики трехрядного нагревателя секции SUPM A

Типоразмер Расход воздуха, м3/ч Расход воды, м3/ч Гидравлическое сопротивление, кПа Теплопроизводительность, кВт
50-25 1600 1,12 7,00 31,4
50-30 1900 1,34 6,15 37,3
60-30 2300 1,62 11,40 45,2
60-35 2700 1,90 13,13 53,0
70-40 3600 2,53 17,61 70,7
80-50 5100 3,58 29,11 100,1
90-50 5700 4,01 23,81 111,9
100-50 6300 4,43 19,63 123,7
