Сетка защитная типа СТ к радиальным и осевым вентиляторам

Заказать
Заказать

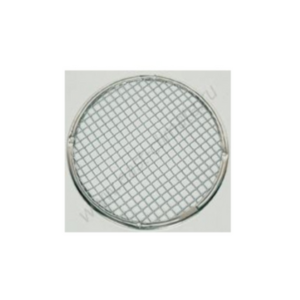

Защитная сетка типа СТ используется для предохранения вентиляционного оборудования от внешнего механического воздействия и предотвращения попадания внутрь вентилятора посторонних предметов размером более 50 мм.

Конструкция изделия

Сетка состоит из двух основных элементов: крепежного фланца с монтажными отверстиями и защитной решетки. В зависимости от производственного исполнения, сетка может быть выполнена в следующих вариантах: сварная, плетеная, просечная или штампованная.

Исполнение и материалы

Сетки изготавливаются в двух вариантах исполнения: стандартном (общепромышленном) и жаро- и коррозионностойком. Для применения в агрессивных или высокотемпературных средах используется нержавеющая сталь. Такие сетки могут устанавливаться в составе систем дымоудаления.

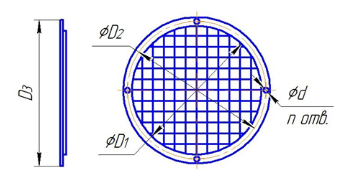

Габаритные размеры типа СТ

  • D1 – внутренний диаметр сетки
  • D2 – диаметр установочной окружности (по которой располагаются крепежные отверстия на фланце сетки)
  • D3 – габаритный размер сетки (наружный диаметр фланца)
Наименование защитной сетки Размеры, мм n Масса, кг
D1 D2 D3 d О КЖ
СТ - 140 140 170 193 6,5х12 6 0,11 0,11
СТ - 180 175 219 255 6,5х12 6 0,18 0,18
СТ - 200 203 230 257 6,5х12 8 0,16 0,16
СТ - 250 253 280 307 6,5х12 8 0,21 0,21
СТ- 280 283 310 337 6,5х12 8 0,28 0,28
СТ - 315 318 348 372 6,5х12 8 0,29 0,29
СТ - 355 358 - - - - 0,7 0,7
СТ - 400 404 - - - - 0,5 0,9
СТ - 450 450 - - - - 1,1 1,1
СТ - 500 505 - - - - 0,7 1,2
СТ - 560 560 - - - - 1,3 1,3
СТ - 630 636 - - - - 1,1 1,4
СТ - 710 708 - - - - 1,5 1,5
СТ - 800 805 - - - - 2,1 2,1
СТ - 900 903 - - - - 2,2 2,2
СТ - 1000 1005 - - - - 3,6 3,6
СТ - 1120 1123 - - - - 3,8 3,8
СТ - 1250 1258 - - - - 4,6 4,6
СТ - 1400 1402 - - - - 5,5 5,5

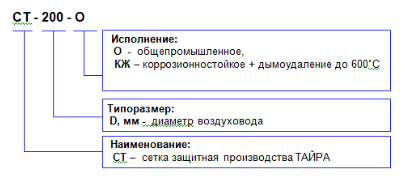

Условное обозначение

Пример обозначения при заказе

  • СТ-315-О – Сетка защитная СТ-315 в общепромышленном исполнении;
  • СТ-900-КЖ – Сетка защитная СТ-900 в коррозионностойком исполнении.

Применяемость

Тип вентилятора Типоразмер вентилятора диапазон давления
2 2,5 2,8 3,15 3,55 4
ВР 85 - 77 исп.1   СТ - 250 СТ - 280 СТ - 315 СТ - 355 СТ - 400 низкий
85 - 77 исп.5             низкий
80 - 76 исп.5             низкий
80 - 100 исп.5             средний
280 - 46 исп.1 СТ - 200   СТ - 280 СТ - 315   СТ - 400 средний
100 - 35 исп.1         СТ - 140 СТ - 180 средний
100 - 45 исп.1             средний
100 - 50 исп.1             средний
180 - 55 исп.5             средний
240 - 26 исп.1   СТ - 200   СТ - 250   СТ - 315 высокий
120 - 28 исп.1             высокий
120 - 28 исп.5             высокий
120 - 45 исп.5             средний пылевые
ВО ВО 6 - 300           СТ - 400
ВО 16 - 280
ВО - Ф
ВО 2,3 - 130           СТ - 400



Тип вентилятора Типоразмер вентилятора диапазон давления
4,25 4,5 5 5,6 6,3
ВР 85 - 77 исп.1   СТ - 450 СТ - 500 СТ - 560 СТ - 630 низкий
85 - 77 исп.5           низкий
80 - 76 исп.5           низкий
80 - 100 исп.5           средний
280 - 46 исп.1     СТ - 500   СТ - 630 средний
100 - 35 исп.1           средний
100 - 45 исп.1 СТ - 250         средний
100 - 50 исп.1           средний
180 - 55 исп.5           средний
240 - 26 исп.1           высокий
120 - 28 исп.1     СТ - 250   СТ - 315 высокий
120 - 28 исп.5           высокий
120 - 45 исп.5     СТ - 400   СТ - 500 средний пылевые
ВО ВО 6 - 300     СТ - 500   СТ - 630
ВО 16 - 280         СТ - 630
ВО - Ф
ВО 2,3 - 130     СТ - 500 СТ - 560 СТ - 630



Тип вентилятора Типоразмер вентилятора диапазон давления
7,1 8 9 10
ВР 85 - 77 исп.1 СТ - 710 СТ - 800 СТ - 1000 СТ - 1000 низкий
85 - 77 исп.5   СТ - 800   СТ - 1000 низкий
80 - 76 исп.5         низкий
80 - 100 исп.5         средний
280 - 46 исп.1   СТ - 800     средний
100 - 35 исп.1   СТ - 355     средний
100 - 45 исп.1   СТ - 450     средний
100 - 50 исп.1   СТ - 560 СТ - 630   средний
180 - 55 исп.5       СТ - 800 средний
240 - 26 исп.1         высокий
120 - 28 исп.1   СТ - 400   СТ - 500 высокий
120 - 28 исп.5   СТ - 400   СТ - 500 высокий
120 - 45 исп.5   СТ - 630     средний пылевые
ВО ВО 6 - 300   СТ - 800   СТ - 1000
ВО 16 - 280
ВО - Ф
ВО 2,3 - 130 СТ - 710 СТ - 800 СТ - 900 СТ - 1000



Тип вентилятора Типоразмер вентилятора диапазон давления
11,2 12 12,5 16 20 20/2
ВР 85 - 77 исп.1 СТ - 1250   СТ - 1250       низкий
85 - 77 исп.5     СТ - 1250       низкий
80 - 76 исп.5       СТ - 1400 СТ - 1800   низкий
80 - 100 исп.5             средний
280 - 46 исп.1             средний
100 - 35 исп.1             средний
100 - 45 исп.1             средний
100 - 50 исп.1             средний
180 - 55 исп.5             средний
240 - 26 исп.1             высокий
120 - 28 исп.1             высокий
120 - 28 исп.5             высокий
120 - 45 исп.5             средний пылевые
ВО ВО 6 - 300     СТ - 1250
ВО 16 - 280
ВО - Ф
ВО 2,3 - 130 СТ - 1120   СТ - 1250
