Поддон ПТ

Поддоны серии ПТ разработаны взамен ранее выпускавшихся моделей ПС и П. Новая линейка отличается более понятной системой обозначений, меньшим разнообразием типоразмеров и удобством применения.

Назначение поддонов ПТ

Поддоны ПТ предназначены для сбора и отвода влаги, образующейся под крышными вентиляционными узлами — такими как проходы вентиляционных шахт через кровлю, а также кровельные вентиляторы (в общеобменных и противопожарных системах), установленные как с монтажными стаканами, так и без них.

Появление влаги возможно по следующим причинам:

• образование конденсата при взаимодействии потоков теплого и холодного воздуха;
• попадание атмосферных осадков через неплотные соединения элементов конструкции.

Конструкция и особенности

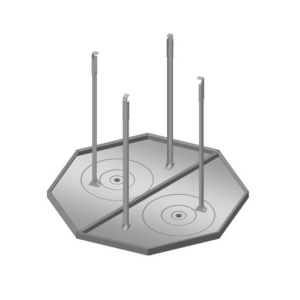

Корпус поддона выполнен из оцинкованной стали и имеет форму восьмиугольника с отбортовкой. В конструкции предусмотрены четыре вертикальные стойки для крепления. Для отвода избыточной влаги в центре поддона расположен сливной штуцер, к которому можно подключить дренажный трубопровод.

Типоразмеры

Размер поддона определяется округленным расстоянием между противоположными сторонами или углами конструкции, что облегчает подбор и установку. В линейке предусмотрено семь стандартных типоразмеров.

Условное обозначение

Пример обозначения при заказе поддона

• ПТ-1000 – Поддон ПТ, типоразмер 1000.

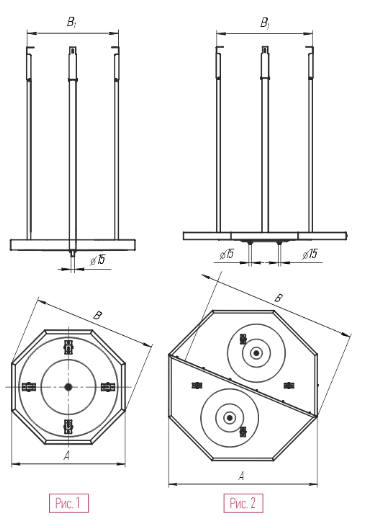

Габаритные размеры ПТ

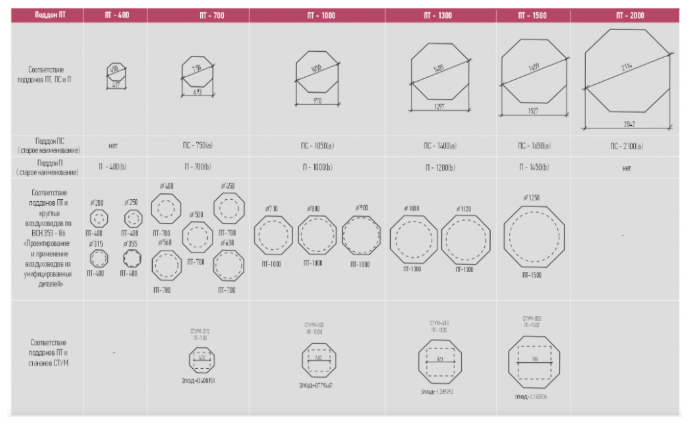

Применяемость
