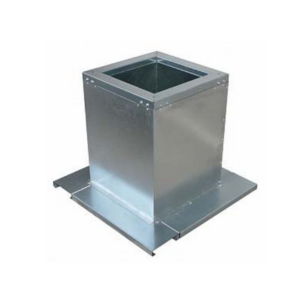

Стакан монтажный из нержавеющей стали утепленный по типу СТМ-3

Заказать
Заказать

Монтажный стакан типа СТМ-3 представляет собой изделие, предназначенное для безопасного и герметичного прохождения вентиляционных или дымовых труб через стены, перекрытия и кровлю зданий.

Конструкция выполнена из нержавеющей стали и дополнительно снабжена теплоизоляционным слоем, который минимизирует теплопотери и исключает образование конденсата в области монтажа.

Характерные особенности СТМ-3:

  • Производится из нержавеющей стали марок AISI 304 или AISI 430, что обеспечивает устойчивость к коррозии и высоким температурам
  • Внутри расположен слой огнеупорного утеплителя, защищающий от перегрева и поддерживающий стабильность температуры
  • Обеспечивает плотное соединение между трубой и строительной конструкцией
  • Исключает образование тепловых мостов и скопление влаги в зоне прохождения трубы

Преимущества изделия:

  • Эффективная теплоизоляция за счёт качественного утеплителя
  • Высокая надёжность и продолжительный срок службы
  • Устойчивость к воздействию внешней среды: температурные колебания, влага, агрессивные среды
  • Простота установки и совместимость с большинством типов труб, включая сэндвич-дымоходы

Где используется СТМ-3:

  • В системах вентиляции
  • При устройстве дымоходов для котлов, печей и каминов
  • В жилом и промышленном строительстве
  • На объектах с особыми требованиями к огнестойкости и теплоизоляции

Таблица соотношения стаканов СТМ и вентиляторов крышных

изделие Размер стакана монтажного, А
модель вентилятора 310 400 440 490 540 590 650 715 800 1065 1165 1305 1435
ВкрФ дУ     3,55 4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2/12,5
Вкрс дУ     3,55 4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2/12,5
ВкрФ-м 22 31 35 40 45 50 56 63 71 80 90 100 112/125
ВкрФ     3,55 4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2/12,5
Вкрс     3,55 4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2/12,5
ВОП       4,0   5,0   6,3   8,0 9,0 10,0 11,2/12,5
Вкр дУ       4,0   5,0   6,3   8,0   10,0 12,5
Вкр   3,15   4,0   5,0   6,3   8,0   10,0 12,5

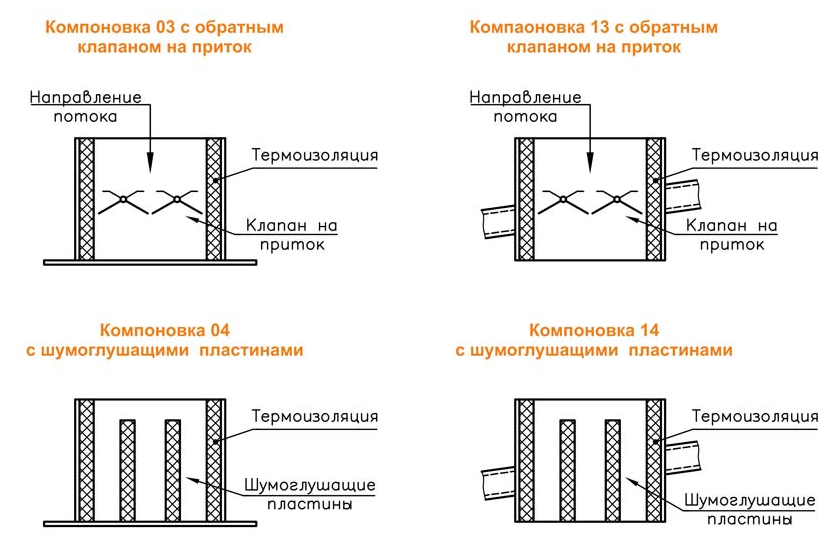

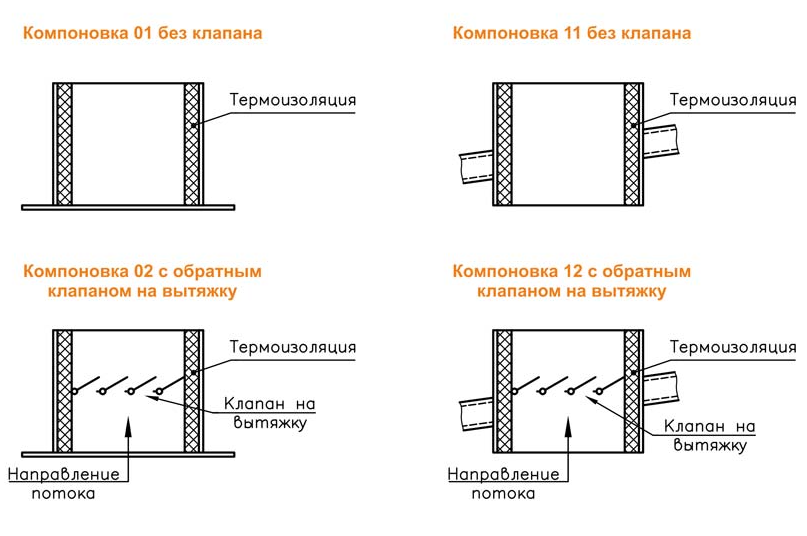

Компоновка стаканов

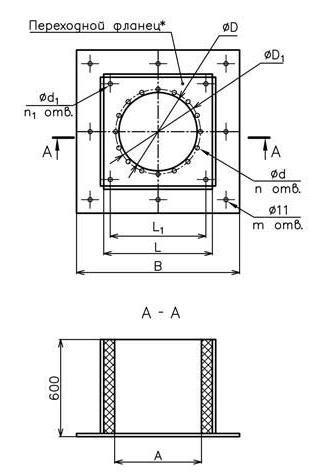

Габаритные и присоединительные размеры стаканов монтажных СТМ без регулировки угла наклона кровли (мм)

Модель стакана монтажного А В L L1 D* D1* d* d1 n* n1 m
СтМ-310 310 725 416 350       9   4 4
СтМ-400 400 815 506 440 320 349 9,2 9 8 4 4
СтМ-440 440 855 546 480       9   4 4
СтМ-490 490 905 596 530 450 434 9,2 9 8 4 8
СтМ-540 540 955 646 580       9   4 8
СтМ-590 590 1005 696 630 505 534 9,2 9 16 4 8
СтМ-650 650 1065 757 690       9   4 8
СтМ-715 715 1130 822 755 636 665 9,2 9 16 4 8
СтМ-800 800 1215 909 840       11   4 8
СтМ-1065 1065 1533 1232 1149 800 829 11,2 11 16 4 8
СтМ-1165 1165 1633 1333 1250 909 938 11,2 11 16 4 8
СтМ-1305 1305 1773 1472 1389 1000 1030 11,2 11 16 4 8
СтМ-1435 1435 1903 1605 1522 1134/1250 1164/1280 11,2 13 16 4 8

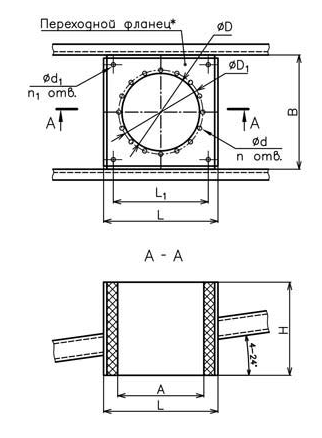

Габаритные и присоединительные размеры стаканов монтажных СТМ с регулировкой угла наклона кровли (мм)

Модель стакана монтажного А В L L1 Н D* D1* d* d1 n* n1
СтМ-310 310 410 416 350 600       9   4
СтМ-400 400 500 506 440 600 320 349 9,2 9 8 4
СтМ-440 440 540 546 480 600       9   4
СтМ-490 490 590 596 530 650 405 434 9,2 9 8 4
СтМ-540 540 640 646 580 650       9   4
СтМ-590 590 690 696 630 700 505 534 9,2 9 16 4
СтМ-650 650 750 757 690 800       9   4
СтМ-715 715 815 822 755 800 636 665 9,2 9 16 4
СтМ-800 800 900 909 840 800       11   4
СтМ-1065 1065 1229 1232 1149 1000 800 829 11,2 11 16 4
СтМ-1165 1165 1329 1333 1250 1050 909 938 11,2 11 16 4
СтМ-1305 1305 1469 1472 1389 1100 1000 1030 11,2 11 16 4
СтМ-1435 1435 1602 1605 1522 1134/1250 1134/1250 1164/1280 11,2 13 16 4

Масса стаканов монтажных (кг)

Модель стакана монтажного Исп. Стаканов компановка 01 компановка 02 компановка 03 компановка 04
без фланца с фланцем без фланца с фланцем без фланца с фланцем без фланца с фланцем
СтМ-310 О(К) 21,9   24,8   28,5   23,4
СтМ-310 ДУ 21,9   25,5   28,5   23,4
СтМ-400 О(К) 25,4 29,6 29,3 34,3 33,3 38,3 27,1 32,1
СтМ-400 ДУ 25,4 29,6 30,3 35,3 33,3 38,3 27,1 32,1
СтМ-440 О(К) 26,9   31,3   35,5   28,8
СтМ-440 ДУ 26,9   32,5   35,5   28,8
СтМ-490 О(К) 28,9 34,3 34,3 40,6 39,1 45,5 32,8 39,1
СтМ-490 ДУ 28,9 34,3 36,1 42,5 39,1 45,5 32,8 39,1
СтМ-540 О(К) 31,6   37,7   42,8   35,7
СтМ-540 ДУ 31,6   39,8   42,8   35,7
СтМ-590 О(К) 33,6 40,3 40,8 48,6 46,1 54 37,9 45,8
СтМ-590 ДУ 33,6 40,3 43,1 51 46,1 54 37,9 45,8
СтМ-650 О(К) 39,3   48   54,4   44
СтМ-650 ДУ 39,3   51,4   54,4   44
СтМ-715 О(К) 42 50,4 51,9 61,7 58,7 68,5 47 56,8
СтМ-715 ДУ 42 50,4 55,7 65,5 58,7 68,5 47 56,8
СтМ-800 О(К) 53,5   67,8   73,5   62,5
СтМ-800 ДУ 53,5   69,5   73,5   62,5
СтМ-1065 О(К) 161,7 195,3 186,3 219,9 195,7 229,3 191,7 225,3
СтМ-1065 ДУ 161,7 195,3 190,7 224,3 195,7 229,3 191,7 225,3
СтМ-1165 О(К) 173,3 210,6 203,9 241,2 212,9 250,2 213,3 250,6
СтМ-1165 ДУ 173,3 210,6 207,9 245,2 212,9 250,2 213,3 250,6
СтМ-1305 О(К) 189,4 233,8 226,1 270,5 235,1 279,5 229,3 283,8
СтМ-1305 ДУ 189,4 233,8 230,1 274,5 235,1 279,5 229,3 283,8
СтМ-1435 О(К) 204,4 264,3 249,8 309,7 258,8 318,7 254,4 314,3
СтМ-1435 ДУ 204,4 264,3 253,8 313,7 258,8 318,7 254,4 314,3



Модель стакана монтажного Исп. Стаканов компановка 11 компановка 12 компановка 13 компановка 14
без фланца с фланцем без фланца с фланцем без фланца с фланцем без фланца с фланцем
СтМ-310 О(К) 31,6   39,6   42,6   35
СтМ-310 ДУ 31,6   39,6   42,6   35
СтМ-400 О(К) 36,8 42,1 40,6 44,8 46,8 51 40,5 45,4
СтМ-400 ДУ 36,8 42,1 40,6 44,8 46,8 51 40,5 45,4
СтМ-440 О(К) 39,2   48,2   51,2   42,9
СтМ-440 ДУ 39,2   48,2   51,2   42,9
СтМ-490 О(К) 44,2 50,8 53,2 58,6 56,2 61,6 48,7 55
СтМ-490 ДУ 44,2 50,8 53,2 58,6 56,2 61,6 48,7 55
СтМ-540 О(К) 48,1   57,1   60,1   53
СтМ-540 ДУ 48,1   57,1   60,1   53
СтМ-590 О(К) 53,6 61,7 61,6 68,3 64,6 71,3 59,2 67
СтМ-590 ДУ 53,6 61,7 61,6 68,3 64,6 71,3 59,2 67
СтМ-650 О(К) 66,4   75,4   79,4   72,9
СтМ-650 ДУ 66,4   75,4   79,4   72,9
СтМ-715 О(К) 71,3 81,3 80,3 88,7 83,3 91,7 78,1 87,9
СтМ-715 ДУ 71,3 81,3 80,3 88,7 83,3 91,7 78,1 87,9
СтМ-800 О(К) 87,8   96,8   99,8   95,2
СтМ-800 ДУ 87,8   96,8   99,8   95,2
СтМ-1065 О(К) 181,7 214,9 210,7 244,3 215,7 249,3 201,7 245,3
СтМ-1065 ДУ 181,7 214,9 210,7 244,3 215,7 249,3 201,7 245,3
СтМ-1165 О(К) 193,3 230,6 227,9 265,2 232,9 270,2 233,3 270,6
СтМ-1165 ДУ 193,3 230,6 227,9 265,2 232,9 270,2 233,3 270,6
СтМ-1305 О(К) 209,4 253,8 250,1 294,5 255,1 299,5 259,3 303,8
СтМ-1305 ДУ 209,4 253,8 250,1 294,5 255,1 299,5 259,3 303,8
СтМ-1435 О(К) 224,4 283,9 273,8 333,7 278,8 338,7 284,4 334,3
СтМ-1435 ДУ 224,4 283,9 273,8 333,7 278,8 338,7 284,4 334,3

Расшифровка маркировки монтажного стакана

СтМ-О-R.3.8-1065-12(15)

  • СтМ - Стакан монтажный
  • О- исполнение стакана (О- общепромышленное, К - коррозионное, ДУ - дымоудаления
  • R.3 - серия вентилятора (R.1 - ВКР, R.2 - ВКРФ, R.3 - ВКРС, R.4 - ВОП, R.5 - ВКРФ-М, R.6 - ВКР-ДУ, R.7 - ВКРФ-ДУ, R.8 - ВКРС-ДУ)
  • 8 - Порядковый номер вентилятора (ВКРС 8,0)
  • 1065 - Размер А (проходное сечение стакана монтажного)
  • 12 - компоновка стакана
  • (15) - угол наклона (для стакана с регулируемым наклоном угол не указывается)
