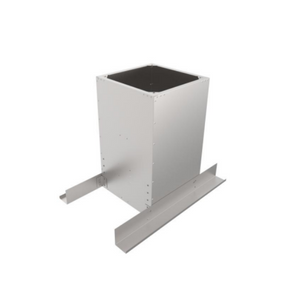

Стакан монтажный СТАМ - 360
Стакан монтажный СТАМ - 360 представляет собой легкую коробчатую конструкцию квадратного сечения, изготавливаемую из оцинкованной или нержавеющей стали.
Внутри стенки короба покрыты термо-шумоизоляцией толщиной 10мм.
Конструкция стакана СТАМ - 360 включает дополнительные пластины шумоглушения длиной 500 мм для улучшения эффективности шумоглушения. Для крепления на кровле СТАМ - 360 поставляются с регулируемыми боковыми опорами.
Особенности СТАМ - 360
- Угол наклона устанавливается при монтаже на кровлю, максимальный уклон – 1:2
- Присоединительные размеры СТАМ - 360 полностью унифицированы с КРОМ
- Числовой индекс - типоразмер стакана соответствует размеру проходного сечения в сантиметрах
- К фланцам опорной плиты СТАМ 310/360 снизу можно присоединять клапаны типа "Гермик-П", "Регуляр", "Тюльпан"
- Для шахты размером 36х36см;
- Коррозионностойкого исполнения.
Технические характеристики СТАМ - 360

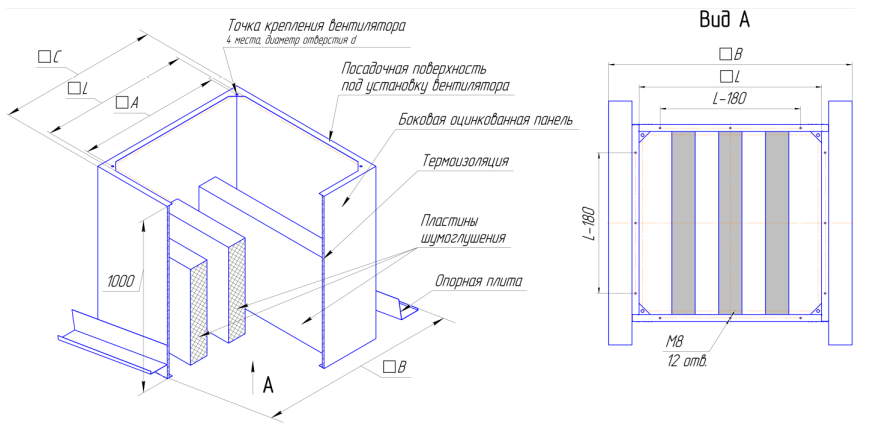

| Типоразмер вентилятора КРОМ | Типоразмер СТАМ | Габаритные размеры СТАМ 310, 360, мм | Масса, кг | |||||
| A | B | C | L | d | 310 | 360 | ||
| 2.25 | 27 | 245 | 535 | 335 | 275 | M8 | 9.5 | 24 |
| 3.1 | 36 | 330 | 620 | 420 | 360 | 11.5 | 29 | |
| 3.55 | 50 | 450 | 740 | 540 | 480 | M10 | 14.5 | 40 |
| 4 | ||||||||
| 4.5 | 57 | 535 | 825 | 625 | 565 | 18 | 45 | |
| 5 | ||||||||
| 5.6 | 84 | 750 | 1040 | 840 | 780 | 25 | 63 | |
| 6.3 | ||||||||

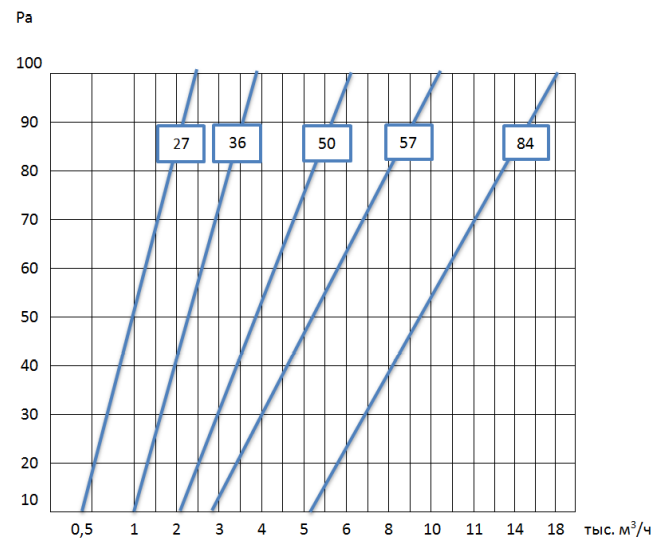

Аэродинамическое сопротивление СТАМ - 360
| Снижение уровня шума в октавных полосах частот (Гц) | |||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 |
| -5 | -8 | -12 | -18 | -15 | -14 |
