Стаканы монтажные с шумоглушением СТАМ 610

Назначение

Стаканы монтажные с шумоглушением СТАМ 610 предназначены для применения в проекте строительных конструкций на любом типе кровли, совместно с вытяжными и приточными крышными вентиляторными установками КРОС, КРОВ, УКРОС, УКРОВ.

Мы предлагаем к производству стакан монтажный стам по Вашим эскизам и чертежам. Так же стакан монтажный стам можно изготавливать по ТУ РБ и ТНПА, согласно норме ТУ РБ.

Исполнение стаканов монтажных СТАМ:

• общепромышленные (Н)
• коррозионностойкие (К1)

Конструкция

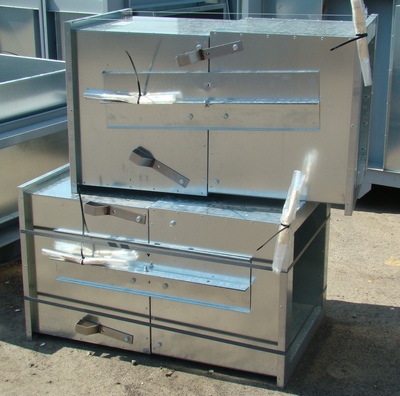

Конструкция утепленного шумоизолированного стакана монтажного СТАМ 610 представляет собой коробчатую конструкцию, состоящую из сварной рамы, несущей основную опорную нагрузку, внутри которой закреплен воздуховод квадратного сечения, изготавливаемый из оцинкованной или нержавеющей стали, а также пластины шумоглушения. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали. Между рамой и воздуховодом находится термо-шумоизоляция толщиной 50мм. Для крепления на кровле, стакан монтажный СТАМ 610 поставляют с регулируемыми при монтаже боковыми опорами. Угол наклона устанавливается при монтаже на кровлю, максимальный уклон – 1:2. Для кровли без уклона, указать уклон 0. Присоединительные размеры СТАМ 610 полностью соответствуют ряду присоединительных размеров крышных вентиляторов КРОС, КРОВ. К фланцам опорной плиты СТАМ 610 снизу можно присоединять клапаны типа "Гермик-П", "Регуляр", "Тюльпан".
