Стальной стакан C3 серия 1.494-24

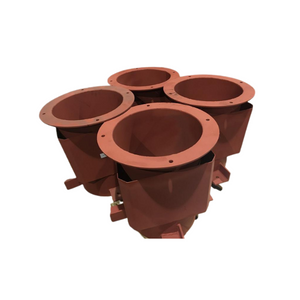

Стальной стакан C3 серия 1.494-24 выпуск 2/90 предназначен для крепления крышных вентиляторов и других элементов вентиляции.

Стакан в сборе состоит из корпуса и четырехгранного или восьмигранного кожуха (облегчающего наклейку кровельного ковра примыкающего к стакану).

Корпус стакана представляет собой цилиндр, выполненный из вальцованного стального листа толщиной 5 мм (сваренного по образующей), к которому в верхней части приваривается опорное кольцо, а в нижней части - опорные элементы стакана. Верхнее опорное кольцо, предназначенное для опирания на него вентиляторов и патрубков вентиляционных шахт, а также для обеспечения жесткости корпуса стакана, выполняется из вальцованных горячекатаных уголков и приваривается к корпусу стакана прерывистыми швами.

Опорные элементы стаканов выполняются из горячекатаных уголков, консольно привариваемых к корпусу стакана.

Высота вертикальной полки упорного уголки не должна превышать высоту волны профилированного настила (60-75мм).

Кожух стакана выполняется из тонколистовой стали толщиной 1,6 мм двумя отдельными элементами, присоединяемыми к корпусу стакана.

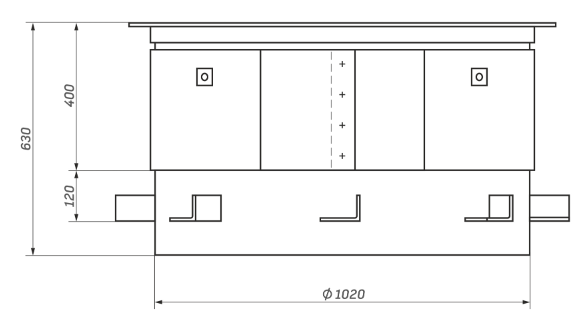

Габаритные размеры С3 серия 1.494-24

Технические характеристики С3 серия 1.494-24

• Наименование: Стакан С3;
• Серия: 1.494-24 Выпуск 2/90;
• Диаметр, мм: 1020;
• Высота, мм: 630;
• Масса, кг: 121;
• Материал, ст: 20.
