Стальные стаканы С1, С2, С3, С4, С5
Стальные стаканы С1, С2, С3, С4, С5 серия 1.494-24 выпуск 2/90 предназначены для крепления крышных вентиляторов и других элементов вентиляции.
Стальные стаканы применяются к зданиям:
- с покрытиями со стальным профилированным настилом пo ГОСТ 24045-86;
- возводимых в районах с расчетной температурой наружного воздуха -40°С и выше;
- с газовой средой - неагрессивной и слабоагрессивной.
Конструктивные особенности стальных стаканов
Стакан в сборе состоит из корпуса и четырехгранного или восьмигранного кожуха (облегчающего наклейку кровельного ковра примыкающего к стакану).
Корпус стакана представляет собой цилиндр, выполненный из вальцованного стального листа толщиной 5 мм (сваренного по образующей), к которому в верхней части приваривается опорное кольцо, а в нижней части - опорные элементы стакана. Верхнее опорное кольцо, предназначенное для опирания на него вентиляторов и патрубков вентиляционных шахт, а также для обеспечения жесткости корпуса стакана, выполняется из вальцованных горячекатаных уголков и приваривается к корпусу стакана прерывистыми швами.
Опорные элементы стаканов выполняются из горячекатаных уголков, консольно привариваемых к корпусу стакана.
Высота вертикальной полки упорного уголки не должна превышать высоту волны профилированного настила (60-75мм).
Кожух стакана выполняется из тонколистовой стали толщиной 1,6 мм двумя отдельными элементами, присоединяемыми к корпусу стакана.
Технические характеристики стаканов С1, С2, С3, С4, С5
| Модель | Вид профиля | Марка стали | Сечение | Длина, мм | Кол-во, шт. | Масса, кг. |
| Стакан С1 | Уголки горячекатаные равнополочные | С 235 | 63х63х5 | 1650,00 | 1 | 49 |
| С 245 | 100х100х8 | 100,00 | 4 | |||
| Прокат листовой горячекатаный | С 235 | 570х5 | 1240,00 | 1 | ||
| Углеродистая тонколистовая сталь | С 235 | 320х1,6 | 925,00 | 2 | ||
| Стакан С2 | Уголки горячекатаные равнополочные | С 235 | 63х63х5 | 2600,00 | 1 | 89 |
| С 245 | 100х100х8 | 100,00 | 4 | |||
| Прокат листовой горячекатаный | С 235 | 595х5 | 2245,00 | 1 | ||
| Углеродистая тонколистовая сталь | С 235 | 320х1,6 | 1565,00 | 2 | ||
| Стакан С3 | Уголки горячекатаные равнополочные | С 235 | 63х63х5 | 3600,00 | 1 | 121 |
| С 245 | 100х100х8 | 100,00 | 4 | |||
| Прокат листовой горячекатаный | С 235 | 625х5 | 3187,00 | 1 | ||
| Углеродистая тонколистовая сталь | С 235 | 320х1,6 | 1790,00 | 2 | ||
| Стакан С4 | Уголки горячекатаные равнополочные | С 235 | 63х63х5 | 4230,00 | 1 | 142 |
| С 245 | 100х100х8 | 100,00 | 4 | |||
| Прокат листовой горячекатаный | С 235 | 625х5 | 3815,00 | 1 | ||
| Углеродистая тонколистовая сталь | С 235 | 320х1,6 | 2123,00 | 2 | ||
| Стакан С5 | Уголки горячекатаные равнополочные | С 235 | 80х80х5 | 4860,00 | 1 | 180 |
| С 245 | 100х100х8 | 100,00 | 4 | |||
| Прокат листовой горячекатаный | С 235 | 625х5 | 4443,00 | 1 | ||
| Углеродистая тонколистовая сталь | С 235 | 320х1,6 | 2453,00 | 2 |
Таблица подбора
| Модель | Наименование | Серия | Диаметр, мм | Высота, мм | Масса, кг | Материал, ст |
| Стакан С1 | Стакан С1 | 1.494-24 Выпуск 2/90 | 400 | 570 | 49 | 20 |
| Стакан С2 | Стакан С2 | 1.494-24 Выпуск 2/90 | 720 | 600 | 89 | 20 |
| Стакан С3 | Стакан С3 | 1.494-24 Выпуск 2/90 | 1020 | 630 | 121 | 20 |
| Стакан С4 | Стакан С4 | 1.494-24 Выпуск 2/90 | 1220 | 630 | 141 | 20 |
| Стакан С5 | Стакан С5 | 1.494-24 Выпуск 2/90 | 1420 | 630 | 180 | 20 |

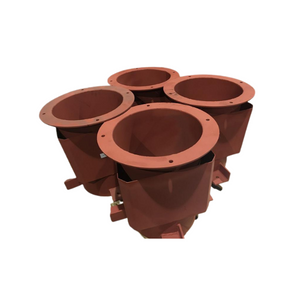

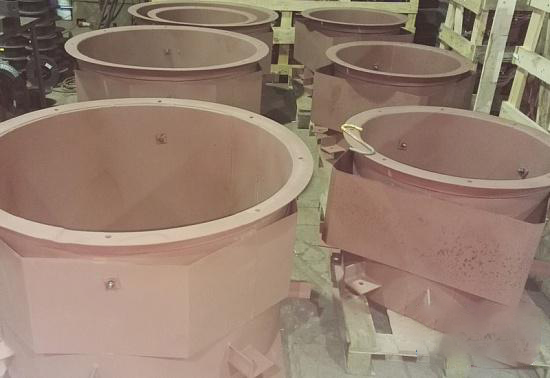

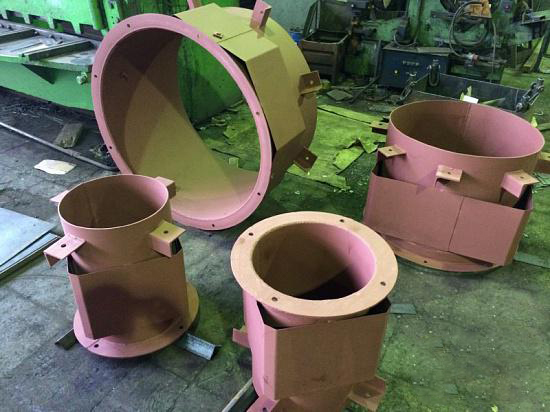

Внешний вид стаканов С1, С2, С3, С4, С5
