Стыковочные узлы УС-1вп

Стыковочный узел УС - это огнестойкое и газонепроницаемое техническое устройство, обеспечивающее подсоединение дымососа и организацию свободного прохода в ограждающей конструкции для удаления дыма, ОТВ и продуктов горения.

Стыковочные узлы бывают 3 видов:

• УС-1ВП;
• УС-1ВВ;
• УС-1ДУ.

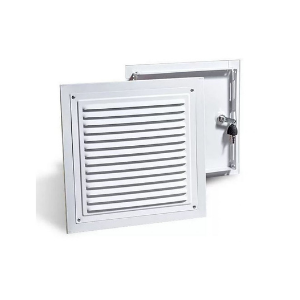

Стыковочные узлы УС-1ВП

Стыковочные узлы УС-1ВП предназначен для одновременного удаления дымососом дыма и газа из помещения и подавать в него компенсационный расход чистого воздуха.

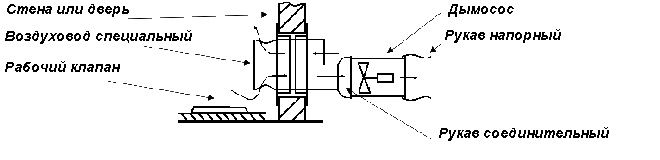

Принцип работы стыковочного узла УС-1ВП

Стыковочный узел УС-1ВП состоит из корпуса и рабочего клапана.

Удаление газа и дыма из аварийного помещения производится в следующей последовательности:

• подготавливается к работе дымосос;
• на воздуховод специальный надевается обвязка всасывающая, которая закрепляется зажимным устройством;
• другой конец обвязки всасывающей надевается и закрепляется на всасывающем фланце дымососа;
• открывается дверца наружная;;
• в образовавшийся проем вставляется воздуховод специальный, который продвигается внутрь отверстия в стене до упора в рабочий клапан;
• включается дымосос;
• рабочий клапан открывается легким ударным движением вперед воздуховода;
• воздуховод продвигается вперед до срабатывания упругого фиксатора;
• в результате образуются два сквозных прохода: первый - для удаления токсичных газов, дыма и витающего порошка или аэрозоля и второй – для подачи чистого воздуха;
• газы и дым перемещаются по воздуховоду специальному из помещения через дверь, соединительный рукав и дымосос и далее выбрасываются наружу;
• одновременно в аварийное помещение поступает чистый воздух.

Технические характеристики стыковочного узла УС-1ВП

Наименование параметра	Параметры	Для ДПЭ7-(*ЦМ)	Для ДПЭ7-(4ОТМ)
Внешние размеры	Дверца наружная, мм	360*360	460*460
Внешние размеры	Панель задняя, мм	300*300	450*450
Внешние размеры	Дверца наружная, мм	300*300	400*400
Внешние размеры	Панель задняя, мм	300*300	400*400
Размер сквозного отверстия		320*320	420*420
Толщина стены, в которую врезается узел стыковочный, мм		60-500	60-500
Масса, кг		4	6

Стыковочные узлы УС-1ВВ

Стыковочный узел УС-1ВВ предназначен для подсоединения рукава напорного дымососа в воздуховод системы вентиляции при удалении газов, дыма и витающих частиц огнетушащего порошка или аэрозоля из защищаемого помещения после действия автоматической установки газового, порошкового или аэрозольного пожаротушения.

В воздуховоде вентиляции проделывается сквозной проем размером 200х200.

Дверца (рабочая часть) вставляется и закрепляется в проеме со стороны коридора (помещения), в котором располагается дымосос.

Подключение и принцип работы стыковочного узла УС-1ВП

• воздуховод-вставка крепится к выходному концу рукава напорного и фиксируется зажимным устройством;
• открывается дверца узла стыковочного УС-1ВВ;
• в образовавшийся проем вставляется воздуховод-вставка таким образом, чтобы боковой проем воздуховода был ориентирован по потоку воздуха в системе вентиляции;
• воздуховод-вставка подвешивается крючком на открытую дверцу;
• в результате образуется сквозной проход в систему вентиляции для удаления дыма, газов и витающего порошка или аэрозоля;
• включается дымосос;
• газы и дым перемещаются из аварийного помещения и через рукав напорный нагнетаются дымососом в воздуховод.

Технические характеристики стыковочного узла УС-1ВП

• Габаритные размеры, мм: 260*260;
• Врезные размеры, мм: 200*200;
• Огнестойкость, мин, не менее: 30.

Стыковочный узел УС-1ДУ

Стыковочные узлы предназначен для подсоединения к рукаву напорному дымососа при удалении в шахту дымоудаления газов, дыма и витающих частиц огнетушащего порошка или аэрозоля из помещения после действия автоматической установки газового, порошкового или аэрозольного пожаротушения.

Стыковочный узел УС-1ДУ состоит из:



• Дверцы наружной с замком и задней панели;
• Панель задняя состоит из рабочей части в сборе;
• Рабочая часть состоит из корпуса, заслонки и рукава соединительного.

Принцип работы стыковочного узла УС-1ДУ

В шахте дымоудаления проделывается сквозной проем размерами 200х200, который ступенчато расширяется до размера 300х300.

Задняя панель вставляется и закрепляется внутри проема шахты дымоудаления со стороны коридора (помещения), из которого подводится напорная рукавная линия.

Дверца наружная вставляется и закрепляется в проеме шахты дымоудаления над задней панелью

Перед включением дымососа выполняются следующие действия со стыковочным узлом УС-1ДУ:



• открывается дверца наружная;
• вытягивается рукав соединительный;
• рукав соединительный надевается на свободный конец рукава напорного с муфтой соединительной и закрепляется затяжным устройством;
• заслонка открывается вытягиванием за кольцо привода открывания, образуя тем самым сквозной проход из напорной рукавной линии в шахту дымоудаления;
• включается дымосос;
• дым и газы, удаляемые из помещения, нагнетаются в напорную рукавную линию и выбрасываются в шахту дымоудаления.

Технические характеристики стыковочного узла УС-1ДУ

Наименование параметра	Параметры	Значение
Внешние размеры	Дверца наружная, мм	460*460
Внешние размеры	Панель задняя, мм	400*400
Внешние размеры	Дверца наружная, мм	400*400
Внешние размеры	Панель задняя, мм	400*400
Огнестойкость,мин		90 (EI90)
