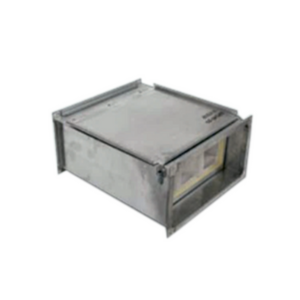

Фильтрующий блок ELFI серии PL
Фильтрующий блок ELFI серии PL разработан для эффективного удаления загрязнений, таких как пыль, аллергены, дым и микрочастицы, обеспечивая высокое качество воздуха в помещении.
При проектировании и установке канальной вентиляции используются стандартные прямоугольные воздуховоды и фасонные элементы.
Размеры наружного сечения прямоугольных воздуховодов (см): 40×20, 50×25, 50×30, 60×30, 60×35, 70×40, 80×50, 90×50, 100×50 и другие.
Монтаж фильтрующего блока допускает установку фильтрующих кассет с карманами в вертикальном положении, перпендикулярно полу. Также предусмотрен удобный доступ к сервисной двери для быстрой замены фильтрующего элемента.
Пример обозначения: ELFI-PL-40-20-G4
Основные характеристики ELFI серии PL
- Область применения: системы вентиляции и кондиционирования, предфильтрация для фильтров тонкой очистки, покрасочные камеры.
- Фильтрующий элемент: объемный или комбинированный материал.
- Тип фильтра: карманный.
Эксплуатационные параметры:
- Температурный диапазон: от -50°С до +100°С.
- Относительная влажность: до 100%.
- Технические условия: ТУ 28.25.14-001-46382372-2020.

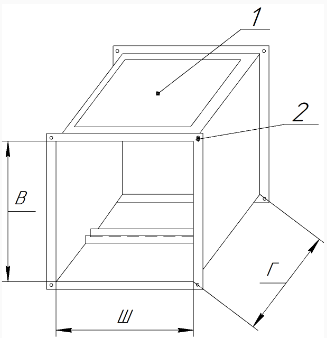

Габаритные размеры ELFI серии PL
| Типоразмер | Ширина, мм | Высота, мм | Глубина, мм | Размер фланцев,мм |
| 40-20 | 400 | 200 | 705 | 20 |
| 50-25 | 500 | 250 | 705 | 20 |
| 50-30 | 500 | 300 | 705 | 20 |
| 60-30 | 600 | 300 | 705 | 20 |
| 60-35 | 600 | 350 | 705 | 20 |
| 70-40 | 700 | 400 | 705 | 20 |
| 80-50 | 800 | 500 | 705 | 30 |
| 90-50 | 900 | 500 | 705 | 30 |
| 100-50 | 1000 | 500 | 705 | 30 |
