Форсунка ФГ-2М
Каскадные форсунки ФГ-2М являются разновидностью ударных форсунок.
Изготавливаются из нержавеющей стали толщиной 2 мм, что обеспечивает их беспрецедентную надежность и долговечность.

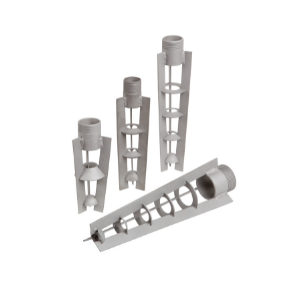

Конструкция каскадного сопла достаточно проста: несколько чашек – рассекателей прикреплены к резьбовому патрубку при помощи трех направляющих из металла.
Для удобства подключения и универсальности при ремонте градирен резьба может быть выполнена под требования Заказчика.
Принцип работы форсунки: вода разбивается чашками на несколько соосных кольцевых сегментов, которые перекрывают значительную площадь тонким слоем воды, уменьшая неравномерность орошения и увеличивая проток.
Размер капель составляет 2-3 мм в диаметре.
Особенности форсунка ФГ-2М
- Конструкция сопла исключает его засорение примесями оборотной воды;
- Материал сопла устойчив к воздействию агрессивных сред;
- Наличие 3-х или 5-ти каскадов позволяет эффективно распределять воду в широком диапазоне давлений и производительности;
- Облегченная конструкция сопла уменьшает нагрузки на ВРС.
Технические характеристики форсунка ФГ-2М
| Тип форсунки | Диаметр вых. сечения, мм | Присоед. резьба, мм | Рабочий напор [h], м.вод.ст. | Расходная характеристика, м3/ч | Макс. габариты, мм | Материал |
| ФГ-2М/2 2-каскадная | 24 | G 1 | 3-20 | Q=6,28[h]0,5 | 125х58 | нерж. сталь |
| ФГ-2М/4 4-каскадная | 28 | G 1 | 3-20 | Q=8,53[h]0,5 | 200x58 | |
| ФГ-2М/5 5-каскадная | 35 | G 11/4 | 3-20 | Q=13,3[h]0,5 | 250x68 |
