Градирни башенные

Башенные градирни предназначены для охлаждения значительного количества жидкости на небольшую температуру (перепад около 5-10°С) без использования электроэнергии. Они работают на естественной тяге, в отличие от вентиляторных.

Эти градирни тоже относятся к испарительному типу, но имеют весьма специфический характер применения благодаря своим возможностям – башенная градирня предназначена для охлаждения большого количества теплоносителя за счет естественных процессов, т.е. без использования электроэнергии.

При этом охладить влагу башенная градирня способна только в пределах 5°С… 10°С.

Обычно башенные градирни строят у крупных предприятий и электростанций, где на постоянной основе производятся большие объемы воды, которую нужно дешево охладить.

Тяга воздуха в градирне этого типа создается из-за перепадов давления воздуха внизу башни и на ее выходе. Поэтому башенные градирни просто не могут быть «маленького роста» – не будет тяги.

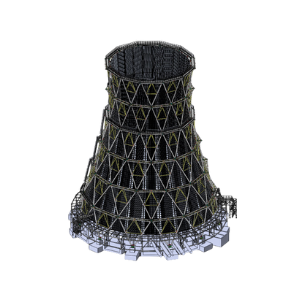

Башенная градирня представляет собой конструкцию из металла или железобетона, которая имеет вид усеченного конуса.

Устройство башенных градирен

• Обшивка;
• Лестница;
• Смотровые мостики;
• Водоуловительное устройство;
• Водораспределительная система;
• Оросительное устройство;
• Воздухорегулирующее устройство;
• Труба зимнего обогрева;
• Водосборный бассейн;
• Подземные конструкции;
• Отмостка.

Принцип действия башенной градирни:

Атмосферный воздух поступает внутрь через отверстия внизу сооружения, проходит через трубу и ороситель за счет природной тяги и охлаждает воду. Тяга создается благодаря разнице между удельным весом поступающего воздуха в градирню и нагретого, выходящего из нее, а также благодаря высоте и конструктивным особенностям башни.

Чаще всего башенные градирни используются для охлаждения воды на больших промышленных предприятиях, таких как теплоэлектростанции или АЭС.
