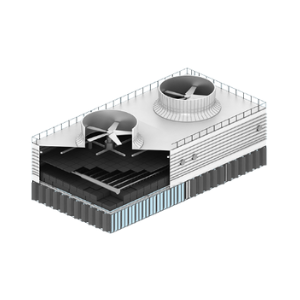

Многосекционные вентиляторные градирни СВГ

Вентиляторные (вентиляционные) градирни – это устройства для охлаждения оборотной воды воздухом, нагнетаемым с помощью вентилятора.

В вентиляторных градирнях охлаждение теплоносителя осуществляется благодаря подаче на него воздушных масс с помощью специальных вентиляторов – центробежных или осевых.

Наибольшее распространение в зонах с умеренным климатом получили вентиляторные градирни противоточного типа.

Конструктивно вентиляторная градирня состоит из следующих основных узлов:

• система подачи охлаждаемой жидкости;
• форсунки для подачи жидкости;
• ороситель;
• каплеуловитель;
• вентилятор с электродвигателем;
• резервуар для сбора влаги.

Принцип действия вентиляторной градирни:

Горячий теплоноситель подается в градирню сверху, разбрызгивается через форсунки в виде капель на оросителе, после чего стекает в накопительный резервуар. Навстречу жидкости поднимается поток воздуха, создаваемый вентилятором.

Забор воздушных масс производится в нижней части градирни.

Холодный воздух отнимает часть тепла у охлаждаемой жидкости. Уменьшение потерь влаги достигается за счет установленного в градирне каплеуловителя, который расположен на пути влажного воздушного потока.

Вентиляторные градирни – довольно энергоэффективное решение:

• в таких устройствах, в отличие от эжекционных градирен, не требуются мощные водяные насосы, т.к. давление жидкости здесь небольшое.
• за счет каплеуловителя снижается расход теплоносителя.
• вентиляторная градирня весьма компактна и может эксплуатироваться даже в холодное время года.

В градирнях вентиляторного типа используются два вида вентиляторов: осевые и центробежные.

У каждого из которых есть свои преимущества и недостатки:

• Градирни с осевым вентилятором отличаются пониженным электропотреблением, но при этом значительно меньшим напором, а значит и меньшим перепадом температур.
• Градирни с центробежным вентилятором создают перепад до 30-35°С, обеспечивая глубокое охлаждение, но при этом их энергопотребление выше.
