Водоуловитель "Полуволна" ВП 10.5.1.85

Водоуловитель "Полуволна" ВП 10.5.1.85 предназначен для снижения капельного уноса влаги и равномерного распределения воздушных потоков на входе в вентиляторную установку.

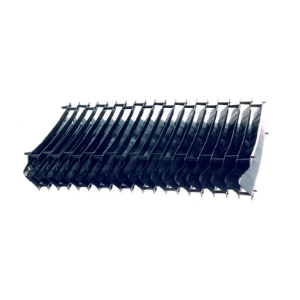

Водоуловитель представляет собой блок, состоящий из профилированных листов ПНД, имеющих в поперечном сечении вид полуволны.

В блоке листы соединены по принципу "шип-паз", что придает конструкции необходимую жесткость, а так же позволяет, при необходимости, изменять длину блока.

Принцип работы

Воздух выбрасываемый в атмосферу вентиляторной градирней, насыщен водяными парами и содержит капельки воды 100-500 мкм.

Осаждение летящих капелек воды на пластинах водоуловителя, происходит за счет инерции, при отклонении воздушного потока огибающего пластины.

Характеристики блока водоуловителя

• Габаритные размеры блока (Д*Ш*В, мм) 1000х500х185;
• Площадь стандартного блока – 0,5 м²;
• Масса блока – 3,8 кг;
• Материал – полиэтилен низкого давления (ПНД);
• Возможно исполнение, не поддерживающее горение (группа горючести Г2);
• Расчетный срок эксплуатации – 20 лет;
• Поставляется в собранном виде, готовым к монтажу.

Преимущества

• Минимальное аэродинамическое сопротивление позволяет применять менее мощные электродвигатели (Вентиляторные установки).Позволяет набрать необходимую длину блока водоуловителя по геометрическим размерам градирни;
• Небольшой вес блока водоуловителя позволяет производить монтаж собственными силами без применения спец.техники;
• Эффективно работает при температуре от -60 ˚С до +50 ˚С и не меняет свои физико-механические свойства;
• Водоуловитель из ПНД не подвержен биологическому обрастанию;
• Прочность конструкции за счет ребер жесткости;
• Первичный полиэтилен низкого давления не выделяет токсичных веществ в атмосферу при эксплуатации;
• В блоке пластины скреплены между собой при помощи соединительных элементов типа «шип-паз», что упрощает процесс сборки и монтажа.

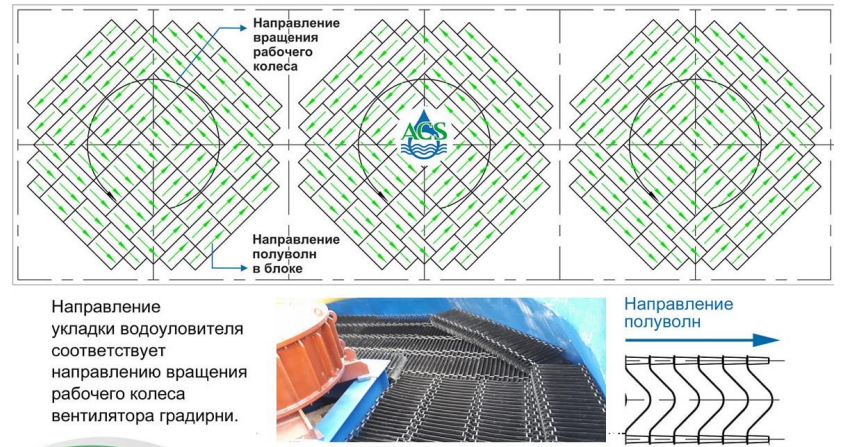

Схема укладки водоуловителя на градирне
