Водяные охладители PBAR

Заказать
Заказать

Водяные охладители PBAR предназначены для охлаждения воздуха в воздуховодах прямоугольного сечения.

Особенности охладителей PBAR

  • Корпус охладителя изготовлен из оцинкованной стали, внутри корпуса установлен медно-алюминиевый теплообменник, дренажный поддон из нержавеющей стали и каплеотделитель.
  • С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции, для слива конденсата предусмотрен патрубок диаметром 32 мм.
  • Максимальное рабочее давление охладителя составляет 1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.
  • Канальные охладители должны быть установлены только в горизонтальном положении, для беспрепятственного слива конденсата.
  • При использовании в качестве теплоносителя воды охладители необходимо устанавливать в помещении с положительной температурой.
  • Рекомендуемое расстояние до изгиба воздуховода, заслонки, и т. п. должно быть не менее диагонального размера охладители.
  • При подключении дренажного поддона охладителя к канализации для предотвращения распространения запахов рекомендуется использовать гидравлический затвор (сифон).
  • Для управления мощностью охлаждения рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3DS/3D.

Защита от замораживания охладителей PBAR

Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:

  • использование при круглогодичной эксплуатации незамерзающего хладагента с температурой замерзания ниже, чем определено климатическими условиями;
  • слив воды без антифриза при отрицательных температурах окружающей среды.

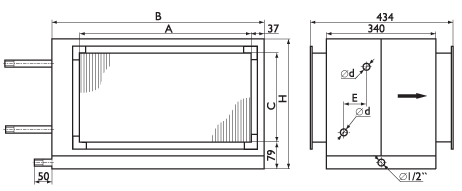

Габаритно-присоединительные размеры охладителей PBAR

Технические характеристики охладителей PBAR

Модель Расход воздуха, м3/ч Мощн., кВт Вода, Т=7/12°С Внутр. объем, дм3 Размеры, мм Вес, кг
Расход, л/с Сопр., Па А В С H E Ød*
PBAR 400х200–3–2,5 600 3,1 0,15 8,6 0,85 400 518 200 321 43 ½” 20,1
900 4,1 0,20 13,9
PBAR 400х200–4–2,5 600 4,2 0,20 17,9 1,07 400 518 200 321 65 ½” 19,0
900 5,5 0,26 29,4
PBAR 500х250–3–2,5 900 4,7 0,22 7,7 1,28 500 618 250 371 43 ½” 26,0
1350 6,1 0,29 12,5
PBAR 500х250–4–2,5 900 6,2 0,30 15,5 1,62 500 618 250 371 65 ½” 27,5
1350 8,3 0,40 25,7
PBAR 500х300–3–2,5 1100 5,7 0,27 6,6 1,68 500 633 300 421 43 ¾” 28,2
1600 7,3 0,35 10,2
PBAR 500х300–4–2,5 1100 7,6 0,36 13,7 2,09 500 633 300 421 65 ¾” 30,2
1600 9,8 0,47 21,7
PBAR 600х300–3–2,5 1300 7,1 0,34 10,7 1,98 600 733 300 421 43 ¾” 32,2
2000 9,4 0,45 17,7
PBAR 600х300–4–2,5 1300 9,3 0,44 21,6 2,46 600 733 300 421 65 ¾” 34,4
2000 12,5 0,60 36,7
PBAR 600х350–3–2,5 1500 8,2 0,39 11,0 2,24 600 733 350 471 43 ¾” 33,7
2300 10,9 0,52 18,3
PBAR 600х350–4–2,5 1500 10,8 0,51 22,2 2,8 600 733 350 471 65 ¾” 36,2
2300 14,5 0,69 37,6
PBAR 700х400–3–2,5 2000 11,3 0,54 17,6 2,87 700 838 400 521 43 ¾” 41,5
3000 14,8 0,71 28,4
PBAR 700х400–4–2,5 2000 14,7 0,70 34,5 3,62 700 838 400 521 65 ¾” 44,7
3000 19,5 0,93 57,0
PBAR 800х500–3–2,5 2900 15,3 0,73 8,6 4,36 800 943 500 621 43 1” 51,6
4300 19,9 0,95 13,8
PBAR 800х500–4–2,5 2900 20,4 0,97 17,1 5,43 800 943 500 621 65 1” 56,0
4300 26,7 1,28 28,0
PBAR 1000х500–3–2,5 3600 20,1 0,96 15,5 5,36 1000 1124 500 621 43 1” 58,2
5400 26,3 1,25 25,2
PBAR 1000х500–4–2,5 3600 26,2 1,25 30,2 6,68 1000 1124 500 621 65 1” 64,0
5400 34,7 1,66 50,1
