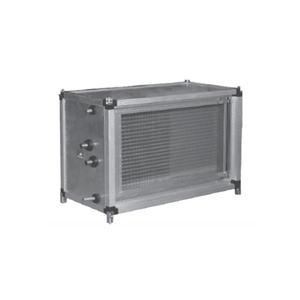

Воздухоохладители SUPM SPC-W/F

Заказать
Заказать

Воздухоохладители SUPM SPC-W/F предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Устанавливаются поддоном вниз как в напольном, так и в подвесном исполнении путём трансформации ножек в кронштейны для подвеса.

Для защиты воздухоохладителя от загрязнения необходимо перед ним установить воздушный фильтр.

Воздухоохладители SUPM SPC-W представлены восемью типоразмерами и предназначены для эксплуатации при максимальном рабочем давлении хладоносителя 1,5 МПа.

В качестве хладоносителя рекомендуется использовать воду или незамерзающие смеси.

Xолодопроизводительность водяных охладителей регулируется автоматически с помощью блока управления.

Особенности воздухоохладителей SUPM SPC-W/F

  • Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,2 мм и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм;
  • Трубные коллекторы из стали имеют резьбовые патрубки;
  • Исполнение теплообменника трёхрядное;
  • Охладители оснащены пластиковым каплеуловителем и поддоном с патрубком для сбора и слива конденсата;
  • Правое или левое исполнение по стороне подвода хладагента;
  • Возможна дополнительная установка капилярного термостата для защиты фреонового охладителя от обмерзания;
  • Фреоновые охладители поставляются в осушенном виде, заправленные инертным газом.

Технические характеристики водяного охладителя

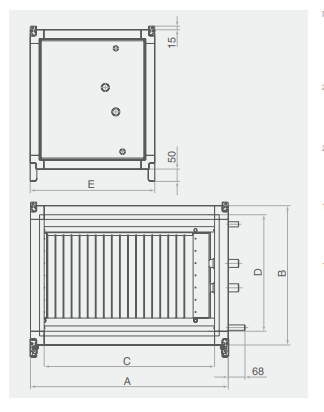

Типоразмер A, мм B, мм C, мм D, мм E, мм Масса, кг
50-25 710 470 635 395 510 38
50-30 710 520 635 445 510 40
60-30 810 520 735 445 510 44
60-35 810 570 735 495 510 46
70-40 910 620 835 545 510 52
80-50 1010 720 935 645 510 62
90-50 1125 740 1050 645 510 68
100-50 1225 740 1150 665 510 72



Типоразмер Расход воздуха, м3/ч Расход воды, м3/ч Гидравлическое сопротивление, кПа Хлодопроизводительность, кВт Температура воздуха на выходе, °С Заправочный объем, л
50-25 1600 1,29 5,6 6,8 20 1,4
50-30 1900 1,53 5,69 8 20 1,8
60-30 2300 1,86 8,73 9,7 20 2
60-35 2700 2,19 9,58 11,4 20 2,3
70-40 3600 2,91 13,71 15,2 20 3
80-50 5100 4,12 20,79 21,5 20 4,4
90-50 5700 4,6 27,56 24 20 4,8
100-50 6300 5,08 19,09 26,6 20 5,3

Технические характеристики фреонового охладителя

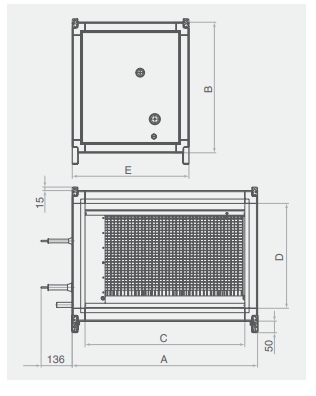

Типоразмер A, мм B, мм C, мм D, мм E, мм Диаметры патрубков, мм Масса, кг
жидкостная линия газовая линия
50-25 710 470 635 395 510 12 16 38
50-30 710 520 635 445 510 16 22 40
60-30 810 520 735 445 510 16 22 44
60-35 810 570 735 495 510 16 22 46
70-40 910 620 835 545 510 22 28 52
80-50 1010 720 935 645 510 22 28 62
90-50 1125 740 1050 645 510 28 35 68
100-50 1225 740 1150 665 510 28 35 72



Типоразмер Расход воздуха, м3/ч Хлодопроизводительность, кВт Температура воздуха на выходе, °С Заправочный объем, л
50-25 1600 9,0 19 1,4
50-30 1900 10,6 19 1,8
60-30 2300 12,9 19 2,0
60-35 2700 15,1 19 2,3
70-40 3600 20,2 19 3,0
80-50 5100 28,5 19 4,4
90-50 5700 32,0 19 4,8
100-50 6300 35,5 19 5,3
