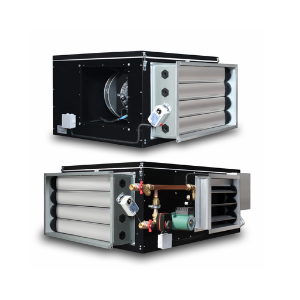

Климатическая установка для бассейна Capsule Pool 7000 W

Приточно-вытяжная установка с автоматической рециркуляцией по датчику влажности. Предназначена для организации вентиляции и осушения бассейна или других помещений с влагопритоками.

• корпус из оцинкованной стали с полимерным покрытием;
• толщина корпуса 50 мм;
• монтаж в любом удобном положении;
• низкий уровень шума;
• встроенная автоматика;
• не требует сборки и дополнительных настроек;
• оборудование полностью готово к эксплуатации;
• подключение к УМНОМУ ДОМУ.

* t воды 28С, t воздуха 30°C, относительная влажность 60%

Комплектация установки

Приточная установка:

• корпус из полипропилена;
• воздушный клапан с приводом;
• фильтр G4;
• приточный вентилятор;
• рециркуляционный клапан с приводом;
• датчик температуры уличного воздуха;
• датчик температуры приточного воздуха;
• водяной нагреватель;

Смесительный узел:

• циркуляционный насос;
• трехходовой клапан;
• привод трехходового клапана;
• косой фильтр;
• шаровой кран (2 шт.);
• датчик температуры обратной воды;
• датчик температуры поверхности нагревателя;

Вытяжная установка:

• корпус из полипропилена;
• воздушный клапан с приводом;
• вытяжной вентилятор;
• датчик температуры и влажности.

Функциональная схема

• M1 - приточный вентилятор
• M2 – вытяжной вентилятор
• W1 - водяной нагреватель
• F1 - воздушный фильтр
• DW - датчик температуры поверхности нагревателя
• D1 - датчик температуры уличного воздуха
• D2 - датчик температуры приточного воздуха
• Воздушный клапан
• D7 датчик влажности
• Клапан рециркуляции

*уличный клапан

**рециркуляционный клапан

Схема смесительного узла:

• Водяной нагреватель;
• DW - датчик t° поверхности нагревателя;
• Соединение с нагревателем;
• DWO - датчик обратной воды;
• Циркуляционный насос;
• Трехходовой смесительный клапан;
• Обратный клапан;
• Фильтр;
• Шаровой кран.

Возможности установки

• Автоматический и ручной режимы работы;
• Автоматическое поддержание влажности в бассейне;
• Раздельный монтаж ПУ и ВУ. Линия рецикла до 20м2;
• Монтируются в любом положении;
• Возможность подключения охладителя;
• Возможность выбора мощности электронагревателя.

Возможности автоматики

• ндивидуальная настройка трех скоростей вентилятора
• индивидуальная настройка приточного и вытяжного вентилятора
• программирование установки на неделю, 6 событий в день
• контроль воздушного фильтра по времени отработки
• управление электрическим нагревателем
• авто рестарт при пропадании питания
• Архив аварий
• "АВАРИЯ" подключение пожарной сигнализации
• "ПАУЗА" прерывание работы по сигналу внешнего устройства через "сухой контакт"
• подключение к умному дому по протоколу MODBUS 485
• управление воздушными заслонками (откр./закр.)

График статического давления

Технические характеристики
