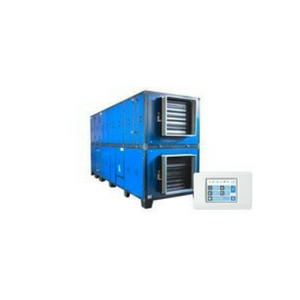

Приточно-вытяжная установка Breezart 10000 Pool Pro

Приточно-вытяжная установка Breezart 10000 Pool Pro с тепловым насосом и противоточным рекуператором имеет производительность 9500 - 10000 м³/ч и ориентировочную площадь зеркала воды: 180 - 220 м²

Комплектация Breezart 10000 Pool Pro

  • Рекуператор пластинчатый противоточный
  • Нагреватель водяной
  • Смесительный узел водяного нагревателя — опция
  • Охладитель фреоновый — опция
  • Фильтр класса G4 на входе притока
  • Фильтр класса G4 на входе вытяжки
  • Воздушный клапан на входе притока, с электроприводом, с возвратной пружиной
  • Воздушный клапан на выходе вытяжки, с электроприводом, с возвратной пружиной
  • Тепловой насос
  • Гибкие вставки на входе и выходе
  • Пульт управления с дисплеем
  • Термо- и шумоизолированный корпус
  • Функция CAV - постоянный расход воздуха

Габаритные размеры Breezart 10000 Pool Pro

Горизонтальная компоновка

Вертикальная компоновка

Технические характеристики Breezart 10000 Pool Pro

Компоновка Горизонтальная и смешаная
Параметр 10000
Расход воздуха, куб.м/час* 9500- 10000
Свободный напор, Па* 400
Коэффициент подмеса 0-80%
Тепловая мощность, кВт
Компрессора (рециркуляция) 33,16
Электрическая мощность, кВт
Компрессора 5,56
Приточного вентилятора 6
Вытяжного вентилятора 6
Суммарная 17,56
Рабочее напряжение 380*3Ф
Масса, кг 1100
Размеры** (По корпусу), мм:
A Длина установки 4640
B Ширина установки 1550
C Высота установки 2200
D Высота верхнего яруса 1100
E Высота нижнего яруса 1100
F Длина секции рекуператора 3100
G Длина секции калорифера 720
H Длина секции вентилятора 820
M Длина неразборной секции калорифера и вентилятора -
Гибкие вставки (присоединение воздуховодов), мм:
L Длина 800
K Ширина 800
- Дренаж д.32

Структурная схема Breezart Pool Pro

  • J - Гибкая вставка или жесткий выход (не показаны)
  • DV1 - В.К. притока с приводом с возвратной пружиной
  • DV2 - В.К. вытяжки с приводом с возвратной пружиной
  • DV3 - Дополнительный В.К. притока с приводом с возвратной пружиной (опция CA)
  • DV4 - Дополнительный В.К. вытяжки с приводом с возвратной пружиной (опция CA)
  • AV1 - В.К. смешения с приводом с пропорциональным управлением
  • AV2 - В.К. байпаса с приводом с пропорциональным управлением
  • AV3 - В.К. рециркуляции с приводом с пропорциональным управлением (может не быть)
  • AV4 - B.К. с приводом с дискретным управл. (опция CA)
  • G1 - Воздушный фильтр притока
  • G2 - Воздушный фильтр вытяжки
  • PW - Преднагреватель, опция PW или PE
  • W - Водяной нагреватель
  • S - Смесительный узел (для моделей от 10000 типоразмера не входит в стандартную комплектацию)
  • V1 - Приточный вентилятор
  • V2 - Вытяжной вентилятор
  • E1 - Испаритель модуля DH / DHR / DHRE
  • E2 - Конденсатор модуля DH / DHR / DHRE
  • E3 - Испаритель охладителя (опция CF)
  • E4 - Дополнительный конденсатор (опция CA)
  • E5 - Выносной конденсатор модуля DHRE (опция CE, на схеме не показан)
  • RP - Пластинчатый полипропиленовый рекуператор
  • DP1 - Датчик загрязнения фильтра притока
  • DP2 - Датчик CAV-системы притока
  • DP3 - Датчик загрязнения фильтра вытяжки
  • DP4 - Датчик CAV-системы вытяжки
  • TS - Термостат обмерз. водяного калорифера (опция)
  • T1 φ1 - Цифровой датчик температуры и влажности воздуха в помещении бассейна
  • T1 φ2 - Цифровой датчик температуры и влажности наружного воздуха
  • T3 - Датчик Т воздушной смеси на входе в рекуператор
  • T4 - Датчик температуры испарителя
  • T5 - Погружной датчик температуры обратной воды
  • T6 - Датчик температуры приточного воздуха
  • T7 - Датчик температуры воды в бассейне (опция WT), уст. на трубопроводе обратной воды из бассейна.
  • T8 - Датчик температуры охладителя (опция CF)
  • CU - Система цифровой автоматики на базе JL206: P0, P1, P2 – порты RS-485 (ModBus RTU)
  • CP - Пульт управления, E – порт Ethernet для управления по локальной сети
  • FA - Вход «сухие контакты» для пожарной сигнализации
  • CX - Вход «сухие контакты» для внешнего управления (вкл. / выкл.)
  • OE - Выход «сухие контакты» Авария
  • CB - Выход управления компрессорно-конденсаторным блоком (опция CF)
  • PH - Выход 0/220В для подключения внешнего насоса фреоно-водяного теплообменника (опция PH) или подачи сигнала на котел для переключения его на повышенную мощность (опция).
