Приточно-вытяжная установка Breezart 2000 Pool Pro

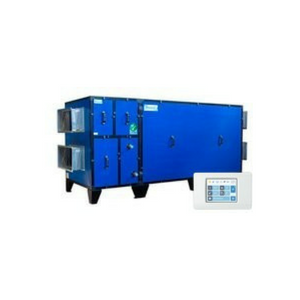

Приточно-вытяжная установка Breezart 2000 Pool Pro с тепловым насосом и противоточным рекуператором имеет производительность 1900 - 2100 м³/ч и ориентировочную площадь зеркала воды 40 - 60 м2
Комплектация Breezart 2000 Pool Pro
- Рекуператор пластинчатый противоточный
- Нагреватель водяной
- Смесительный узел водяного нагревателя (варианты)
- Охладитель фреоновый — опция
- Фильтр класса G4 на входе притока
- Фильтр класса G4 на входе вытяжки
- Воздушный клапан на входе притока, с электроприводом, с возвратной пружиной
- Воздушный клапан на выходе вытяжки, с электроприводом, с возвратной пружиной
- Тепловой насос
- Гибкие вставки на входе и выходе
- Пульт управления с дисплеем
- Термо- и шумоизолированный корпус
- Функция CAV - постоянный расход воздуха
Габаритные размеры Breezart 2000 Pool Pro
Горизонтальная компоновка
Вертикальная компоновка
Технические характеристики Breezart 2000 Pool Pro
Компоновка | Вертикальная | Горизонтальная и смешаная | |
Параметр | 2000 | 2000 | |
Расход воздуха, куб.м/час* | 2000-2100 | 2000-2100 | |
Свободный напор, Па* | 250 | 250 | |
Коэффициент подмеса | 0-80% | 0-80% | |
Тепловая мощность, кВт | |||
Компрессора (рециркуляция) | 6,6 | 6,6 | |
Электрическая мощность, кВт | |||
Компрессора | 1,6 | 1,6 | |
Приточного вентилятора | 0,7 | 0,7 | |
Вытяжного вентилятора | 0,7 | 0,7 | |
Суммарная | 3 | 3 | |
Рабочее напряжение | 220В*1Ф / 380*3Ф | 220В*1Ф / 380*3Ф | |
Масса, кг | 280 | 280 | |
Размеры** (По корпусу), мм: | |||
A | Длина установки | 1700 | 2650 |
B | Ширина установки | 880 | 900 |
C | Высота установки | 1640 | 1040 |
D | Высота верхнего яруса | 640 | 520 |
E | Высота нижнего яруса | 1000 | 520 |
F | Длина секции рекуператора | - | 2000 |
G | Длина секции калорифера | - | - |
H | Длина секции вентилятора | - | - |
M | Длина неразборной секции калорифера и вентилятора | - | 650 |
Гибкие вставки (присоединение воздуховодов), мм: | |||
L | Длина | 500 | 500 |
K | Ширина | 250 | 250 |
- | Дренаж | д.32 | д.32 |
Структурная схема Breezart Pool Pro
- J - Гибкая вставка или жесткий выход (не показаны)
- DV1 - В.К. притока с приводом с возвратной пружиной
- DV2 - В.К. вытяжки с приводом с возвратной пружиной
- DV3 - Дополнительный В.К. притока с приводом с возвратной пружиной (опция CA)
- DV4 - Дополнительный В.К. вытяжки с приводом с возвратной пружиной (опция CA)
- AV1 - В.К. смешения с приводом с пропорциональным управлением
- AV2 - В.К. байпаса с приводом с пропорциональным управлением
- AV3 - В.К. рециркуляции с приводом с пропорциональным управлением (может не быть)
- AV4 - B.К. с приводом с дискретным управл. (опция CA)
- G1 - Воздушный фильтр притока
- G2 - Воздушный фильтр вытяжки
- PW - Преднагреватель, опция PW или PE
- W - Водяной нагреватель
- S - Смесительный узел (для моделей от 10000 типоразмера не входит в стандартную комплектацию)
- V1 - Приточный вентилятор
- V2 - Вытяжной вентилятор
- E1 - Испаритель модуля DH / DHR / DHRE
- E2 - Конденсатор модуля DH / DHR / DHRE
- E3 - Испаритель охладителя (опция CF)
- E4 - Дополнительный конденсатор (опция CA)
- E5 - Выносной конденсатор модуля DHRE (опция CE, на схеме не показан)
- RP - Пластинчатый полипропиленовый рекуператор
- DP1 - Датчик загрязнения фильтра притока
- DP2 - Датчик CAV-системы притока
- DP3 - Датчик загрязнения фильтра вытяжки
- DP4 - Датчик CAV-системы вытяжки
- TS - Термостат обмерз. водяного калорифера (опция)
- T1 φ1 - Цифровой датчик температуры и влажности воздуха в помещении бассейна
- T1 φ2 - Цифровой датчик температуры и влажности наружного воздуха
- T3 - Датчик Т воздушной смеси на входе в рекуператор
- T4 - Датчик температуры испарителя
- T5 - Погружной датчик температуры обратной воды
- T6 - Датчик температуры приточного воздуха
- T7 - Датчик температуры воды в бассейне (опция WT), уст. на трубопроводе обратной воды из бассейна.
- T8 - Датчик температуры охладителя (опция CF)
- CU - Система цифровой автоматики на базе JL206: P0, P1, P2 – порты RS-485 (ModBus RTU)
- CP - Пульт управления, E – порт Ethernet для управления по локальной сети
- FA - Вход «сухие контакты» для пожарной сигнализации
- CX - Вход «сухие контакты» для внешнего управления (вкл. / выкл.)
- OE - Выход «сухие контакты» Авария
- CB - Выход управления компрессорно-конденсаторным блоком (опция CF)
- PH - Выход 0/220В для подключения внешнего насоса фреоно-водяного теплообменника (опция PH) или подачи сигнала на котел для переключения его на повышенную мощность (опция).
