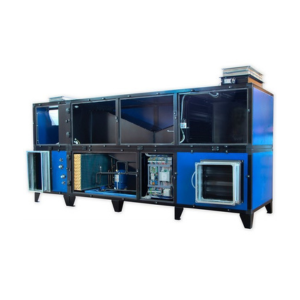

Приточно-вытяжная установка Breezart 32000 Pool Pro
Приточно-вытяжная установка Breezart 32000 Pool Pro изготовлена специально для зданий с бассейном.
Прибор помогает создать здоровый микроклимат в помещении, но при этом может работать в нескольких режимах, что делает его практичным и экономным в содержании. Оборудование укомплектовано современной системой автоматики.
Приточно-вытяжные установки с осушителями Breezart 32000 Pool Pro для бассейнов помогут создать безопасные климатические условия для посетителей, находящихся в здании бассейна.
Приборы успешно осушают воздух любое время года. Устройства не допускают дестабилизации температурного показателя в помещении и могут работать в нескольких ступенях мощности.
Особенности и преимущества:
- Рекуператор пластинчатый противоточный.
- Осушитель (тепловой насос - компрессор Danfoss).
- Смесительный узел водяного нагревателя.
- Охладитель фреоновый (опция).
- Фильтр класса G4 на входе притока.
- Фильтр класса G4 на входе вытяжки.
- Воздушный клапан на входе притока, с электроприводом, с возвратной пружиной.
- Воздушный клапан на выходе вытяжки, с электроприводом, с возвратной пружиной.
- Встроенная цифровая автоматика (MODBUS).
- Пульт управления с цветным сенсорным дисплеем и возможностью удаленного управления (iOS, Android, WIN) IP40.
- Информационная панель с пользовательскими функциями IP65 (опция).
- Термо- и шумоизолированный корпус.
- Вентилятор EBMPapst серии EC (инверторный) в гигиеническом антикоррозионном исполнении.
- Воздушное отопление с независимым поддержанием температуры и влажности воздуха.
- Фланцы на входе и выходе.
- Функция CAV – постоянный расход воздуха.
Габаритные размеры Breezart 32000 Pool Pro
Горизонтальная компоновка
Вертикальная компоновка
Технические характеристики Breezart 32000 Pool Pro
| Компоновка | Горизонтальная и смешаная | |
| Параметр | 32000 | |
| Расход воздуха, куб.м/час* | 3100032000 | |
| Свободный напор, Па* | 700 | |
| Коэффициент подмеса | 0-90% | |
| Тепловая мощность, кВт | ||
| Компрессора (рециркуляция) | 93,85 | |
| Электрическая мощность, кВт | ||
| Компрессора | 16,35 | |
| Приточного вентилятора | 14 | |
| Вытяжного вентилятора | 14 | |
| Суммарная | 44,35 | |
| Рабочее напряжение | 380*3Ф | |
| Масса, кг | ||
| Размеры** (По корпусу), мм: | ||
| A | Длина установки | 6000 |
| B | Ширина установки | 2200 |
| C | Высота установки | 4600 |
| D | Высота верхнего яруса | 2200 |
| E | Высота нижнего яруса | 2200 |
| F | Длина секции рекуператора | 4000 |
| G | Длина секции калорифера | 1000 |
| H | Длина секции вентилятора | 1000 |
| M | Длина неразборной секции калорифера и вентилятора | - |
| Гибкие вставки (присоединение воздуховодов), мм: | ||
| L | Длина | 1300 |
| K | Ширина | 1300 |
| - | Дренаж | д.50 |
Структурная схема Breezart Pool Pro
- J - Гибкая вставка или жесткий выход (не показаны)
- DV1 - В.К. притока с приводом с возвратной пружиной
- DV2 - В.К. вытяжки с приводом с возвратной пружиной
- DV3 - Дополнительный В.К. притока с приводом с возвратной пружиной (опция CA)
- DV4 - Дополнительный В.К. вытяжки с приводом с возвратной пружиной (опция CA)
- AV1 - В.К. смешения с приводом с пропорциональным управлением
- AV2 - В.К. байпаса с приводом с пропорциональным управлением
- AV3 - В.К. рециркуляции с приводом с пропорциональным управлением (может не быть)
- AV4 - B.К. с приводом с дискретным управл. (опция CA)
- G1 - Воздушный фильтр притока
- G2 - Воздушный фильтр вытяжки
- PW - Преднагреватель, опция PW или PE
- W - Водяной нагреватель
- S - Смесительный узел (для моделей от 10000 типоразмера не входит в стандартную комплектацию)
- V1 - Приточный вентилятор
- V2 - Вытяжной вентилятор
- E1 - Испаритель модуля DH / DHR / DHRE
- E2 - Конденсатор модуля DH / DHR / DHRE
- E3 - Испаритель охладителя (опция CF)
- E4 - Дополнительный конденсатор (опция CA)
- E5 - Выносной конденсатор модуля DHRE (опция CE, на схеме не показан)
- RP - Пластинчатый полипропиленовый рекуператор
- DP1 - Датчик загрязнения фильтра притока
- DP2 - Датчик CAV-системы притока
- DP3 - Датчик загрязнения фильтра вытяжки
- DP4 - Датчик CAV-системы вытяжки
- TS - Термостат обмерз. водяного калорифера (опция)
- T1 φ1 - Цифровой датчик температуры и влажности воздуха в помещении бассейна
- T1 φ2 - Цифровой датчик температуры и влажности наружного воздуха
- T3 - Датчик Т воздушной смеси на входе в рекуператор
- T4 - Датчик температуры испарителя
- T5 - Погружной датчик температуры обратной воды
- T6 - Датчик температуры приточного воздуха
- T7 - Датчик температуры воды в бассейне (опция WT), уст. на трубопроводе обратной воды из бассейна.
- T8 - Датчик температуры охладителя (опция CF)
- CU - Система цифровой автоматики на базе JL206: P0, P1, P2 – порты RS-485 (ModBus RTU)
- CP - Пульт управления, E – порт Ethernet для управления по локальной сети
- FA - Вход «сухие контакты» для пожарной сигнализации
- CX - Вход «сухие контакты» для внешнего управления (вкл. / выкл.)
- OE - Выход «сухие контакты» Авария
- CB - Выход управления компрессорно-конденсаторным блоком (опция CF)
- PH - Выход 0/220В для подключения внешнего насоса фреоно-водяного теплообменника (опция PH) или подачи сигнала на котел для переключения его на повышенную мощность (опция).
