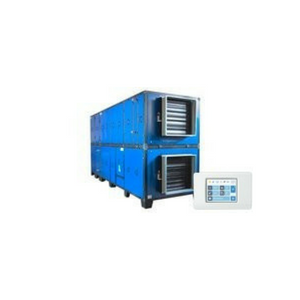

Приточно-вытяжные установки Breezart 16000/20000 Pool Pro
Приточно-вытяжные установки Breezart 16000/20000 Pool Pro с тепловым насосом и противоточным рекуператором имеют производительность:
- Breezart 16000 Pool Pro - 15200 - 16000 м³/ч
- Breezart 20000 Pool Pro - 19000 - 20000 м³/ч
Ориентировочная площадь зеркала воды:
- Breezart 16000 Pool Pro: 230 - 300 м²
- Breezart 20000 Pool Pro: 250 - 350 м²
Комплектация Breezart 16000/20000 Pool Pro:
- Рекуператор пластинчатый противоточный
- Нагреватель водяной
- Смесительный узел водяного нагревателя — опция
- Охладитель фреоновый — опция
- Фильтр класса G4 на входе притока
- Фильтр класса G4 на входе вытяжки
- Воздушный клапан на входе притока, с электроприводом, с возвратной пружиной
- Воздушный клапан на выходе вытяжки, с электроприводом, с возвратной пружиной
- Тепловой насос
- Гибкие вставки на входе и выходе
- Пульт управления с дисплеем
- Термо- и шумоизолированный корпус
- Функция CAV - постоянный расход воздуха
Габаритные размеры Breezart 16000/20000 Pool Pro
Горизонтальная компоновка
Вертикальная компоновка
Технические характеристики Breezart 16000/20000 Pool Pro
| Компоновка | Горизонтальная и смешаная | ||
| Параметр | 16000 | 20000 | |
| Расход воздуха, куб.м/час* | 15000/16000 | 18000/20000 | |
| Свободный напор, Па* | 400 | 600 | |
| Коэффициент подмеса | 0-80% | 0-80% | |
| Тепловая мощность, кВт | |||
| Компрессора (рециркуляция) | 48,7 | 58 | |
| Электрическая мощность, кВт | |||
| Компрессора | 8,4 | 10,1 | |
| Приточного вентилятора | 8 | 12 | |
| Вытяжного вентилятора | 8 | 12 | |
| Суммарная | 24,4 | 34,1 | |
| Рабочее напряжение | 380*3Ф | 380*3Ф | |
| Масса, кг | 1760 | 2000 | |
| Размеры** (По корпусу), мм: | |||
| A | Длина установки | 4740 | 4640 |
| B | Ширина установки | 1550 | 2700 |
| C | Высота установки | 2400 | 2400 |
| D | Высота верхнего яруса | 1200 | 1250 |
| E | Высота нижнего яруса | 1200 | 1150 |
| F | Длина секции рекуператора | 3200 | 3200 |
| G | Длина секции калорифера | 720 | 720 |
| H | Длина секции вентилятора | 820 | 720 |
| M | Длина неразборной секции калорифера и вентилятора | - | - |
| Гибкие вставки (присоединение воздуховодов), мм: | |||
| L | Длина | 1000 | 2000 |
| K | Ширина | 1000 | 1000 |
| - | Дренаж | д.32 | д.32 |
Структурная схема Breezart Pool Pro
- J - Гибкая вставка или жесткий выход (не показаны)
- DV1 - В.К. притока с приводом с возвратной пружиной
- DV2 - В.К. вытяжки с приводом с возвратной пружиной
- DV3 - Дополнительный В.К. притока с приводом с возвратной пружиной (опция CA)
- DV4 - Дополнительный В.К. вытяжки с приводом с возвратной пружиной (опция CA)
- AV1 - В.К. смешения с приводом с пропорциональным управлением
- AV2 - В.К. байпаса с приводом с пропорциональным управлением
- AV3 - В.К. рециркуляции с приводом с пропорциональным управлением (может не быть)
- AV4 - B.К. с приводом с дискретным управл. (опция CA)
- G1 - Воздушный фильтр притока
- G2 - Воздушный фильтр вытяжки
- PW - Преднагреватель, опция PW или PE
- W - Водяной нагреватель
- S - Смесительный узел (для моделей от 10000 типоразмера не входит в стандартную комплектацию)
- V1 - Приточный вентилятор
- V2 - Вытяжной вентилятор
- E1 - Испаритель модуля DH / DHR / DHRE
- E2 - Конденсатор модуля DH / DHR / DHRE
- E3 - Испаритель охладителя (опция CF)
- E4 - Дополнительный конденсатор (опция CA)
- E5 - Выносной конденсатор модуля DHRE (опция CE, на схеме не показан)
- RP - Пластинчатый полипропиленовый рекуператор
- DP1 - Датчик загрязнения фильтра притока
- DP2 - Датчик CAV-системы притока
- DP3 - Датчик загрязнения фильтра вытяжки
- DP4 - Датчик CAV-системы вытяжки
- TS - Термостат обмерз. водяного калорифера (опция)
- T1 φ1 - Цифровой датчик температуры и влажности воздуха в помещении бассейна
- T1 φ2 - Цифровой датчик температуры и влажности наружного воздуха
- T3 - Датчик Т воздушной смеси на входе в рекуператор
- T4 - Датчик температуры испарителя
- T5 - Погружной датчик температуры обратной воды
- T6 - Датчик температуры приточного воздуха
- T7 - Датчик температуры воды в бассейне (опция WT), уст. на трубопроводе обратной воды из бассейна.
- T8 - Датчик температуры охладителя (опция CF)
- CU - Система цифровой автоматики на базе JL206: P0, P1, P2 – порты RS-485 (ModBus RTU)
- CP - Пульт управления, E – порт Ethernet для управления по локальной сети
- FA - Вход «сухие контакты» для пожарной сигнализации
- CX - Вход «сухие контакты» для внешнего управления (вкл. / выкл.)
- OE - Выход «сухие контакты» Авария
- CB - Выход управления компрессорно-конденсаторным блоком (опция CF)
- PH - Выход 0/220В для подключения внешнего насоса фреоно-водяного теплообменника (опция PH) или подачи сигнала на котел для переключения его на повышенную мощность (опция).
