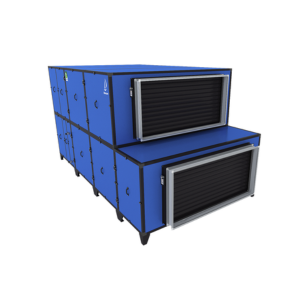

Приточно-вытяжные установки Breezart Aqua Pool EF
Приточно-вытяжные установки с фреоновым охладителем Breezart Aqua Pool EF.
Приточно-вытяжная установка Breezart Aqua Pool EF комплектуется вентиляторами EBMPapst серии EC, системой автоматики JetLogic с цветным сенсорным пультом управления и всеми необходимыми датчиками, а также фреоновым охладителем для охлаждения приточного воздуха и снижения влажности.
Для работы необходим внешний ККБ.
Совместимые опции:
- CAV - Постоянный расход воздуха
- PW - Дополнительный водяной калорифер (преднагреватель - ограничитель)
Совместимое оборудование:
- TPD-283U-H - Пульт управления с цветным сенсорным дисплеем 2,8"
- VPD-132N-H - Пульт управления с цветным сенсорным дисплеем, защита IP65 (промышленный дизайн)
Функции автоматики:
- Настройка сценариев для автоматического изменения параметров работы.
- Часы реального времени (не сбрасываются при сбое питания).
- Регулируемая подача наружного воздуха для осушения ассимиляцией влаги.
- Просмотр показаний всех датчиков: температуры, влажности, загрязнения фильтров.
- Подключение к локальной сети и управление с компьютера.
- Порт ModBus RTU для подключения к системе «умный дом».
- Управление ККБ различного типа, в том числе сигналом 0-10В.
Технические характеристики Breezart Aqua Pool EF
Модель | Breezart 1000 Aqua Pool EF | Breezart 2000 Aqua Pool EF | Breezart 2700 Aqua Pool EF | Breezart 3700 Aqua Pool EF |
Типоразмер | 1000 | 2000 | 2700 | 3700 |
Тип нагревателя | Водяной | Водяной | Водяной | Водяной |
Максимальная потребляемая мощность | 1,00 кВт | 1,40 кВт | 1,40 кВт | 1,98 кВт |
Напряжение питания | 220 В / 380 В | 220 В / 380 В | 380 В | 380 В |
Максимальный потребляемый ток | 4,5 А / 4,5 А | 6,4 А / 6,4 А | 2,1 А | 3,0 А |
Уровень звукового давления LpA от корпуса | 47 дБА | 47 дБА | 47 дБА | 51 дБА |
Тип охладителя | Фреоновый | Фреоновый | Фреоновый | Фреоновый |
Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса | 67 дБА | 61 дБА | 60 дБА | 68 дБА | 62 дБА | 60 дБА | 69 дБА | 63 дБА | 61 дБА | 75 дБА | 68 дБА | 66 дБА |
Минимальный расход воздуха | 1000 кб.м/ч | 2000 кб.м/ч | 2500 кб.м/ч | 3500 кб.м/ч |
Максимальный расход воздуха | 1200 кб.м/ч | 2100 кб.м/ч | 2700 кб.м/ч | 3700 кб.м/ч |
Максимальное сопротивление воздухопроводной сети | 300 Па | 300 Па | 300 Па | 400 Па |
Электрическая мощность вентилятора притока | 0,50 кВт | 0,70 кВт | 0,70 кВт | 0,99 кВт |
Электрическая мощность вентилятора вытяжки | 0,50 кВт | 0,70 кВт | 0,70 кВт | 0,99 кВт |
Уровень шума LwA на вх. притока | вых. вытяжки | 65 дБА | 63 дБА | 65 дБА | 65 дБА | 67 дБА | 65 дБА | 70 дБА | 73 дБА |
Минимальная площадь зеркала воды (ориентировочно) | 15 кв.м | 40 кв.м | 50 кв.м | 70 кв.м |
Максимальная площадь зеркала воды (ориентировочно) | 35 кв.м | 60 кв.м | 80 кв.м | 120 кв.м |
Вариант исполнения PB | PB - напольное горизонтальное | PB - напольное горизонтальное | PB - напольное горизонтальное | PB - напольное горизонтальное |
Вариант исполнения MPB | MPB - напольное смешанное | MPB - напольное смешанное | MPB - напольное смешанное | MPB - напольное смешанное |
Вариант исполнения VB | VB - вертикальное | VB - вертикальное | VB - вертикальное | VB - вертикальное |
Вариант исполнения SB | SB - подвесное (подпотолочное) | SB - подвесное (подпотолочное) | - | - |
Модель | Breezart 4500 Aqua Pool EF | Breezart 6000 Aqua Pool EF | Breezart 8000 Aqua Pool EF |
Типоразмер | 4500 | 6000 | 8000 |
Тип нагревателя | Водяной | Водяной | Водяной |
Максимальная потребляемая мощность | 3,40 кВт | 4,50 кВт | 8,00 кВт |
Напряжение питания | 380 В | 380 В | 380 В |
Максимальный потребляемый ток | 5,2 А | 6,8 А | 12,1 А |
Уровень звукового давления LpA от корпуса | 52 дБА | 53 дБА | 56 дБА |
Тип охладителя | Фреоновый | Фреоновый | Фреоновый |
Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса | 77 дБА | 69 дБА | 67 дБА | 81 дБА | 70 дБА | 68 дБА | 83 дБА | 70 дБА | 71 дБА |
Минимальный расход воздуха | 4300 кб.м/ч | 5500 кб.м/ч | 7500 кб.м/ч |
Максимальный расход воздуха | 4500 кб.м/ч | 6000 кб.м/ч | 8000 кб.м/ч |
Максимальное сопротивление воздухопроводной сети | 400 Па | 400 Па | 400 Па |
Электрическая мощность вентилятора притока | 1,70 кВт | 2,25 кВт | 4,00 кВт |
Электрическая мощность вентилятора вытяжки | 1,70 кВт | 2,25 кВт | 4,00 кВт |
Уровень шума LwA на вх. притока | вых. вытяжки | 75 дБА | 71 дБА | 78 дБА | 73 дБА | 79 дБА | 74 дБА |
Минимальная площадь зеркала воды (ориентировочно) | 80 кв.м | 120 кв.м | 150 кв.м |
Максимальная площадь зеркала воды (ориентировочно) | 130 кв.м | 160 кв.м | 200 кв.м |
Вариант исполнения PB | PB - напольное горизонтальное | PB - напольное горизонтальное | PB - напольное горизонтальное |
Вариант исполнения MPB | MPB - напольное смешанное | MPB - напольное смешанное | MPB - напольное смешанное |
Вариант исполнения VB | - | - | - |
Вариант исполнения SB | - | - | - |
Модель | Breezart 10000 Aqua Pool EF | Breezart 12000 Aqua Pool EF | Breezart 14000 Aqua Pool EF | Breezart 16000 Aqua Pool EF |
Типоразмер | 10000 | 12000 | 14000 | 16000 |
Тип нагревателя | Водяной | Водяной | Водяной | Водяной |
Максимальная потребляемая мощность | 12,00 кВт | 12,80 кВт | 16,00 кВт | 16,00 кВт |
Напряжение питания | 380 В | 380 В | 380 В | 380 В |
Максимальный потребляемый ток | 18,2 А | 19,4 А | 24,2 А | 24,2 А |
Уровень звукового давления LpA от корпуса | 58 дБА | 58 дБА | 59 дБА | 61 дБА |
Тип охладителя | Фреоновый | Фреоновый | Фреоновый | Фреоновый |
Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса | 84 дБА | 73 дБА | 72 дБА | 84 дБА | 74 дБА | 72 дБА | 85 дБА | 74 дБА | 73 дБА | 87 дБА | 75 дБА | 75 дБА |
Минимальный расход воздуха | 9500 кб.м/ч | 11500 кб.м/ч | 13500 кб.м/ч | 15000 кб.м/ч |
Максимальный расход воздуха | 10000 кб.м/ч | 12000 кб.м/ч | 14000 кб.м/ч | 16000 кб.м/ч |
Максимальное сопротивление воздухопроводной сети | 400 Па | 400 Па | 400 Па | 400 Па |
Электрическая мощность вентилятора притока | 6,00 кВт | 6,40 кВт | 8,00 кВт | 8,00 кВт |
Электрическая мощность вентилятора вытяжки | 6,00 кВт | 6,40 кВт | 8,00 кВт | 8,00 кВт |
Уровень шума LwA на вх. притока | вых. вытяжки | 80 дБА | 77 дБА | 80 дБА | 78 дБА | 81 дБА | 78 дБА | 81 дБА | 81 дБА |
Минимальная площадь зеркала воды (ориентировочно) | 180 кв.м | 210 кв.м | 270 кв.м | 300 кв.м |
Максимальная площадь зеркала воды (ориентировочно) | 220 кв.м | 280 кв.м | 320 кв.м | 370 кв.м |
Вариант исполнения PB | PB - напольное горизонтальное | PB - напольное горизонтальное | PB - напольное горизонтальное | PB - напольное горизонтальное |
Вариант исполнения MPB | MPB - напольное смешанное | MPB - напольное смешанное | MPB - напольное смешанное | MPB - напольное смешанное |
Вариант исполнения VB | - | - | - | - |
Вариант исполнения SB | - | - | - | - |
Модель | Breezart 20000 Aqua Pool EF | Breezart 25000 Aqua Pool EF | Breezart 32000 Aqua Pool EF |
Типоразмер | 20000 | 25000 | 32000 |
Тип нагревателя | Водяной | Водяной | Водяной |
Максимальная потребляемая мощность | 24,00 кВт | 27,00 кВт | 28,00 кВт |
Напряжение питания | 380 В | 380 В | 380 В |
Максимальный потребляемый ток | 36,4 А | 40,9 А | 42,4 А |
Уровень звукового давления LpA от корпуса | 60 дБА | 64 дБА | 65 дБА |
Тип охладителя | Фреоновый | Фреоновый | Фреоновый |
Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса | 86 дБА | 73 дБА | 74 дБА | 88 дБА | 76 дБА | 77 дБА | 88 дБА | 77 дБА | 79 дБА |
Минимальный расход воздуха | 18000 кб.м/ч | 23000 кб.м/ч | 31000 кб.м/ч |
Максимальный расход воздуха | 20000 кб.м/ч | 26000 кб.м/ч | 32000 кб.м/ч |
Максимальное сопротивление воздухопроводной сети | 600 Па | 700 Па | 700 Па |
Электрическая мощность вентилятора притока | 12,00 кВт | 13,50 кВт | 14,00 кВт |
Электрическая мощность вентилятора вытяжки | 12,00 кВт | 13,50 кВт | 14,00 кВт |
Уровень шума LwA на вх. притока | вых. вытяжки | 79 дБА | 80 дБА | 83 дБА | 81 дБА | 83 дБА | 82 дБА |
Минимальная площадь зеркала воды (ориентировочно) | 360 кв.м | 450 кв.м | 570 кв.м |
Максимальная площадь зеркала воды (ориентировочно) | 460 кв.м | 580 кв.м | 750 кв.м |
Вариант исполнения PB | PB - напольное горизонтальное | PB - напольное горизонтальное | PB - напольное горизонтальное |
Вариант исполнения MPB | MPB - напольное смешанное | MPB - напольное смешанное | MPB - напольное смешанное |
Вариант исполнения VB | - | - | - |
Вариант исполнения SB | - | - | - |
