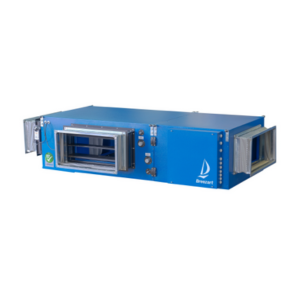

Приточно-вытяжные установки Breezart Aqua Pool SM

Приточно-вытяжные установки Breezart Aqua Pool SM предназначены для создания полноценной системы вентиляции бассейна с автоматическим поддержанием заданной влажности и температуры воздуха в помещении бассейна (воздушное отопление).

Осушение воздуха в помещении бассейна происходит за счет ассимиляции влаги наружным воздухом. Подача регулируется автоматически, в зависимости от заданной влажности и параметров наружного воздуха.

Установка поддерживает постоянную циркуляцию воздуха внутри бассейна и предотвращает образование конденсата. Воздушное отопление позволяет поддерживать заданную температуру воздуха в помещении бассейна, существенно снижая испарение воды и предотвращая возможность охлаждения воздуха ниже температуры воды.

Приточная и вытяжная часть установки могут быть совмещенными (напольное исполнение), или раздельными, в виде отдельных модулей (напольное и подпотолочное исполнение).

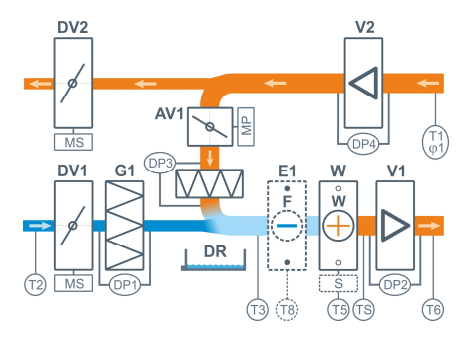

Состав ПВУ Aqua Pool SM

  • Встроенная цифровая автоматика с датчиками и цветным сенсорным пультом.
  • EC-вентиляторы с функцией CAV (поддержание постоянного расхода воздуха).
  • Водяной нагреватель со смесительным узлом.
  • Воздушные клапаны с электроприводами.
  • Камера смешения с поддоном и отводом конденсата (регулируемая рециркуляция от 0 до 100%).
  • Фильтры класса G4 на притоке и вытяжке.
  • Фреоновый охладитель (опция CF).
  • Теплоизоляция корпуса: минеральная вата плотностью 100 кг/м3 .
  • Удаленное управление и мониторинг через web-интерфейс

Преимущества серии Aqua Pool SM

  • Удобное и наглядное управление, отображение текущего состояния установки, температуры и влажности воздуха.
  • Воздушное отопление, поддержание заданной температуры воздуха в помещении бассейна.
  • CAV-режим: поддержание постоянного расхода воздуха. Расход воздуха вытяжки задается в диапазоне ±20% от расхода приточного вентилятора.
  • Рабочий и Дежурный режим работы вентустановки. Дежурный режим служит для экономии энергии, когда бассейн не используется. Производительность вентустановки снижается, подача наружного воздуха прекращается. Переключение режимов возможно по таймеру, вручную, внешнему сигналу или автоматически по датчику влажности.
  • Автоматическое периодическое проветривание в Дежурном режиме.
  • Автоматическое переключение поддерживаемой влажности в помещении бассейна (Зима / Лето) по датчику наружной температуры.
  • Возможность работы с конденсационным котлом.
  • Возможность удаленного управления через web-интерфейс.
  • Коррозионностойкое исполнение.
  • Сниженный уровень шума от корпуса вентустановки достигается благодаря применению в качестве изоляции минеральной ваты высокой плотности 100 кг/м3 .
  • В зависимости от типоразмера вентустановки могут быть выполнены по бескаркасной технологии с применением терморазрыва.
  • Гарантия – 3 года.

Технические характеристики Aqua Pool SM

Модель 1000 Aqua Pool SM 2000 Aqua Pool SM 2700 Aqua Pool SM 3700 Aqua Pool SM 4500 Aqua Pool SM 6000 Aqua Pool SM
Типоразмер 1000 2000 2700 3700 4500 6000
Тип нагревателя Водяной Водяной Водяной Водяной Водяной Водяной
Максимальная потребляемая мощность 1,00 кВт 1,40 кВт 1,40 кВт 1,98 кВт 3,40 кВт 4,50 кВт
Напряжение питания 220 В / 380 В 220 В / 380 В 380 В 380 В 380 В 380 В
Максимальный потребляемый ток 4,5 А / 4,5 А 6,4 А / 6,4 А 2,1 А 3,0 А 5,2 А 6,8 А
Уровень звукового давления LpA от корпуса 47 дБА 47 дБА 47 дБА 51 дБА 52 дБА 53 дБА
Тип охладителя Фреоновый (опция) Фреоновый (опция) Фреоновый (опция) Фреоновый (опция) Фреоновый (опция) Фреоновый (опция)
Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса 67 дБА | 61 дБА | 60 дБА 68 дБА | 62 дБА | 60 дБА 69 дБА | 63 дБА | 61 дБА 75 дБА | 68 дБА | 66 дБА 77 дБА | 69 дБА | 67 дБА 81 дБА | 70 дБА | 68 дБА
Минимальный расход воздуха 1000 кб.м/ч 2000 кб.м/ч 2500 кб.м/ч 3500 кб.м/ч 4300 кб.м/ч 5500 кб.м/ч
Максимальный расход воздуха 1200 кб.м/ч 2100 кб.м/ч 2700 кб.м/ч 3700 кб.м/ч 4500 кб.м/ч 6000 кб.м/ч
Максимальное сопротивление воздухопроводной сети 300 Па 300 Па 300 Па 400 Па 400 Па 400 Па
Электрическая мощность вентилятора притока 0,50 кВт 0,70 кВт 0,70 кВт 0,99 кВт 1,70 кВт 2,25 кВт
Электрическая мощность вентилятора вытяжки 0,50 кВт 0,70 кВт 0,70 кВт 0,99 кВт 1,70 кВт 2,25 кВт
Уровень шума LwA на вх. притока | вых. вытяжки 65 дБА | 63 дБА 65 дБА | 65 дБА 67 дБА | 65 дБА 70 дБА | 73 дБА 75 дБА | 71 дБА 78 дБА | 73 дБА
Минимальная площадь зеркала воды (ориентировочно) 15 кв.м 40 кв.м 50 кв.м 70 кв.м 80 кв.м 120 кв.м
Максимальная площадь зеркала воды (ориентировочно) 35 кв.м 60 кв.м 80 кв.м 120 кв.м 130 кв.м 160 кв.м
Вариант исполнения PB PB - напольное горизонтальное PB - напольное горизонтальное PB - напольное горизонтальное PB - напольное горизонтальное PB - напольное горизонтальное PB - напольное горизонтальное
Вариант исполнения MPB MPB - напольное смешанное MPB - напольное смешанное MPB - напольное смешанное MPB - напольное смешанное MPB - напольное смешанное MPB - напольное смешанное
Вариант исполнения VB VB - вертикальное VB - вертикальное VB - вертикальное VB - вертикальное - -
Вариант исполнения SB SB - подвесное (подпотолочное) SB - подвесное (подпотолочное) - - - -



Модель 8000 Aqua Pool SM 10000 Aqua Pool SM 12000 Aqua Pool SM 14000 Aqua Pool SM 16000 Aqua Pool SM
Типоразмер 8000 10000 12000 14000 16000
Тип нагревателя Водяной Водяной Водяной Водяной Водяной
Максимальная потребляемая мощность 8,00 кВт 12,00 кВт 12,80 кВт 16,00 кВт 16,00 кВт
Напряжение питания 380 В 380 В 380 В 380 В 380 В
Максимальный потребляемый ток 12,1 А 18,2 А 19,4 А 24,2 А 24,2 А
Уровень звукового давления LpA от корпуса 56 дБА 58 дБА 58 дБА 59 дБА 61 дБА
Тип охладителя Фреоновый (опция) Фреоновый (опция) Фреоновый (опция) Фреоновый (опция) Фреоновый (опция)
Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса 83 дБА | 70 дБА | 71 дБА 84 дБА | 73 дБА | 72 дБА 84 дБА | 74 дБА | 72 дБА 85 дБА | 74 дБА | 73 дБА 87 дБА | 75 дБА | 75 дБА
Минимальный расход воздуха 7500 кб.м/ч 9500 кб.м/ч 11500 кб.м/ч 13500 кб.м/ч 15000 кб.м/ч
Максимальный расход воздуха 8000 кб.м/ч 10000 кб.м/ч 12000 кб.м/ч 14000 кб.м/ч 16000 кб.м/ч
Максимальное сопротивление воздухопроводной сети 400 Па 400 Па 400 Па 400 Па 400 Па
Электрическая мощность вентилятора притока 4,00 кВт 6,00 кВт 6,40 кВт 8,00 кВт 8,00 кВт
Электрическая мощность вентилятора вытяжки 4,00 кВт 6,00 кВт 6,40 кВт 8,00 кВт 8,00 кВт
Уровень шума LwA на вх. притока | вых. вытяжки 79 дБА | 74 дБА 80 дБА | 77 дБА 80 дБА | 78 дБА 81 дБА | 78 дБА 81 дБА | 81 дБА
Минимальная площадь зеркала воды (ориентировочно) 150 кв.м 180 кв.м 210 кв.м 270 кв.м 300 кв.м
Максимальная площадь зеркала воды (ориентировочно) 200 кв.м 220 кв.м 280 кв.м 320 кв.м 370 кв.м
Вариант исполнения PB PB - напольное горизонтальное PB - напольное горизонтальное PB - напольное горизонтальное PB - напольное горизонтальное PB - напольное горизонтальное
Вариант исполнения MPB MPB - напольное смешанное MPB - напольное смешанное MPB - напольное смешанное MPB - напольное смешанное MPB - напольное смешанное
Вариант исполнения VB - - - - -
Вариант исполнения SB - - - - -
