Приточные установки Breezart Aqua Pool

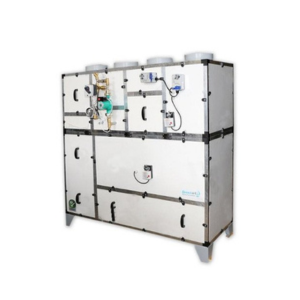

Приточная установка со встроенным осушителем Breezart Aqua Pool.

Особенности и преимущества Breezart Aqua Pool

  • Гибкая вставка (в сериях 2000–16000)
  • Воздушный клапан
  • Электропривод клапана с возвратной пружиной
  • Воздушный фильтр
  • Испаритель модуля DH
  • Конденсатор модуля DH
  • Водяной нагреватель
  • Смесительный узел (в сериях до 8000 штатно, в сериях 10000–16000 опция)
  • Вентилятор
  • Электронный автотрансформатор (в сериях 2500 и 3500)
  • Датчик загрязнения фильтра
  • Датчик давления на выходе ПУ (доп. оборудование для создания VAV-системы)
  • Термостат обмерзания
  • Датчик температуры наружного воздуха (опция СС)
  • Погружной датчик температуры обратной воды
  • Канальный датчик температуры приточного воздуха
  • Датчик температуры на входе модуля DH
  • Датчик температуры испарителя модуля DH
  • Гигростат для осушителя воздуха (дополнительное оборудование)
  • Система цифровой автоматики, P0 и P1 – порты RS-485 (ModBus RTU)*
  • Пульт управления
  • Вход для пожарной сигнализации (по умолчанию) или внешнего управления (настройка с пульта)
  • Выход на вытяжную установку серии Extra

Технические характеристики Breezart Aqua Pool

Модель Breezart 1000 Aqua Pool Breezart 2000 Aqua Pool
Поток воздуха м³ ч 1000 2000
Класс защиты IP40 IP40
Тип нагревателя Водяной Водяной
Управление Электронное Электронное
Фильтры G4 G4
Уровень шума, дБа 37 -
Питание, В 220 В 220 В
Габариты (ВхШхГ),мм 325x785x1276 -
Вес, кг 60 -

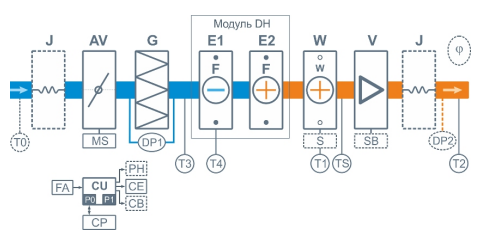

Структурная схема вентустановок Breezart серии Aqua Pool

  • J - Гибкая вставка (в сериях 2000–16000)
  • AV - Воздушный клапан с приводом с возвратной пружиной
  • G - Воздушный фильтр
  • E1 - Испаритель модуля DH
  • E2 - Конденсатор модуля DH
  • W - Водяной нагреватель
  • S - Смесительный узел *
  • V - Вентилятор
  • SB - Электронный автотрансформатор (в сериях 2500 и 3500)
  • DP1 - Датчик загрязнения фильтра
  • DP2 - Датчик давления на выходе ПУ (доп. оборудование для создания VAV-системы)
  • TS - Термостат обмерзания (опция)
  • T0 - Датчик температуры наружного воздуха (опция СС)
  • T1 - Погружной датчик температуры обратной воды
  • T2 - Канальный датчик температуры приточного воздуха
  • T3 - Датчик температуры на входе модуля DH
  • T4 - Датчик температуры испарителя модуля DH
  • φ - Гигростат для осушителя воздуха (дополнительное оборудование)
  • CU - Система цифровой автоматики, P0 и P1 – порты RS-485 (ModBus RTU)**
  • CP - Пульт управления
  • FA - Вход для пожарной сигнализации (по умолчанию) или внешнего управления (настройка с пульта)
  • CE - Выход на вытяжную установку серии Extra
  • CB - Выход управления компрессорно-конденсаторным блоком (опционально): - сухие контакты – опция DC - бинарный выход (3 реле) – опция BC - 0-10В – опция PC
  • PH - Выход 0/220В для подключения внешнего насоса фреоно-водяного теплообменника (опция PH) или подачи сигнала на котел для переключения его на повышенную мощность (опция).
