SMZU V1AI

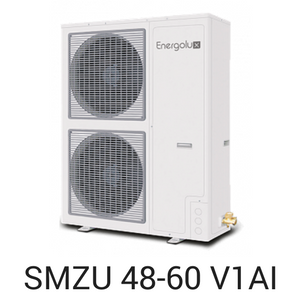

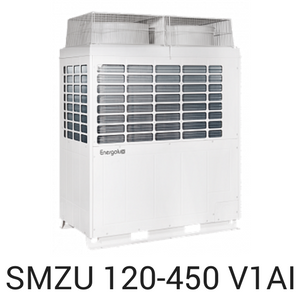

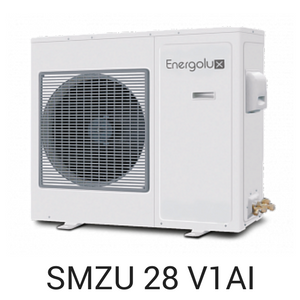

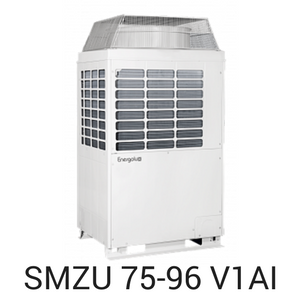

Внешние блоки мультизональной системы SMZU V1AI Energolux доступны в 24 модификациях.
Отличие моделей составляет уровень холодо- и теплопроизводительности, потребляемой мощности, а также габариты установок (вес и размер) и др., представленные в таблицах ниже.
| Модель | Холодопр-сть, кВт | Теплопр-сть, кВт | Потребл. мощность (Охлажд.) |
| SMZU28V1AI | 8 | 9,5 | 2,2 |
| SMZU48V1AI | 15 | 17 | 4,2 |
| SMZU60V1AI | 18 | 20 | 5,5 |
| SMZU75V1AI | 22,6 | 25 | 5,27 |
| SMZU96V1AI | 28 | 31,5 | 7,36 |
| SMZU120V1AI | 33,5 | 37,5 | 10 |
| SMZU135V1AI | 40 | 45 | 11,4 |
| SMZU150V1AI | 45 | 50 | 13,4 |
| SMZU171V1AI | 50,6 | 56,5 | 12,63 |
| SMZU192V1AI | 56 | 63 | 14,72 |
| SMZU216V1AI | 61,5 | 69 | 17,36 |
| SMZU231V1AI | 68 | 76,5 | 18,76 |
| SMZU246V1AI | 73 | 81,5 | 20,76 |
| SMZU270V1AI | 80 | 90 | 22,8 |
| SMZU285V1AI | 85 | 95 | 24,8 |
| SMZU300V1AI | 90 | 100 | 26,8 |
| SMZU327V1AI | 96 | 108 | 26,12 |
| SMZU342V1AI | 101 | 113 | 28,12 |
| SMZU366V1AI | 108 | 121,5 | 30,16 |
| SMZU381V1AI | 113 | 126,5 | 32,16 |
| SMZU396V1AI | 118 | 131,5 | 34,16 |
| SMZU420V1AI | 123,5 | 137,5 | 36,8 |
| SMZU435V1AI | 130 | 145 | 38,2 |
| SMZU450V1AI | 135 | 150 | 40,2 |
Технические характеристики мультизональных систем SMZU-28-150-V1AI
| Параметр | SMZU28V1AI | SMZU48V1AI | SMZU60V1AI | SMZU75V1AI | SMZU96V1AI | SMZU120V1AI | SMZU135V1AI | SMZU150V1AI |
| Потребляемая мощность(Обогрев), кВт | 2,15 | 4 | 5,25 | 5,89 | 7,97 | 10 | 11,6 | 13,5 |
| HP | 3 | 5 | 7 | 8 | 10 | 12 | 14 | 16 |
| Минимальный уровень шума, дБ(А) | 55 | 59 | 60 | 57 | 57 | 60 | 60 | 60 |
| Электропитание | 1 фаза, 230 В, 50 Гц | 3 фазы и нейтраль, 400 В, 50 Гц | ||||||
| Максимальная длина между наружным и внутренним блоками, м | 35 | 70 | 150 | |||||
| Хладагент | R410a | |||||||
| Максимальная суммарная длина фреонопровода, м | 50 | 100 | 500 | |||||
| Максимальный перепад высот между внутренними блоками, м | 10 | 15 | ||||||
| Заводская заправка хладагента R410a (до 5 м), г | 2,6 | 4 | 4 | 10 | ||||
| Размеры наружного блока, мм | 830х948х340 | 1250х960х380 | 1250х948х340 | 1808х990х750 | ||||
| Вес наружного блока, кг | 74 | 105 | 105 | 240 | 240 | 360 | 360 | 368 |
| Тип управления компрессором | Инверторный | |||||||
| Сторона подключения | Внешний блок | |||||||
| Максимальный перепад высот между наружным и внутренним блоками, когда внутренний блок ниже наружного, м | 30 | 50 | ||||||
| Гарантированный диапазон рабочих температур наружного воздуха в режиме охлаждения min | -5 °С | -15 °С | ||||||
| Дополнительная заправка хладагента, г/м | по формуле г/м | |||||||
| Размеры наружного блока в упаковке, мм | 935х1095х410 | 1400х1095х410 | 1990х1090х860 | |||||
| Вес наружного блока в упаковке, кг | 89 | 113 | 113 | 255 | 255 | 378 | 378 | 386 |
Технические характеристики мультизональных систем SMZU-171-300-V1AI
| Параметр |
SMZU171-V1AI |
SMZU192-V1AI | SMZU216-V1AI | SMZU231-V1AI | SMZU246-V1AI | SMZU270-V1AI | SMZU285-V1AI | SMZU300-V1AI |
| Комбинация | SMZU75V1AI + SMZU96V1AI | SMZU96V1AI + SMZU96V1AI | SMZU96V1AI + SMZU120V1AI | SMZU96V1AI + SMZU135V1AI | SMZU96V1AI + SMZU150V1AI | SMZU135V1AI + SMZU135V1AI | SMZU135V1AI + SMZU150V1AI | SMZU150V1AI + SMZU150V1AI |
| Максимальное количество подключаемых внутренних блоков | 29 | 33 | 36 | 39 | 43 | 46 | 50 | 53 |
| Потребляемая мощность(Обогрев), кВт | 13,86 | 15,94 | 17,97 | 19,57 | 21,47 | 23,2 | 25,1 | 27 |
| Расход воздуха наружного блока, м3/ч | 22200 | 22200 | 25200 | 25200 | 25200 | 28200 | 28200 | 28200 |
| Минимальный уровень шума, дБ(А) | 60 | 60 | 61 | 61 | 61 | 62 | 62 | 62 |
| Электропитание | 3 фазы и нейтраль, 380 В, 50 Гц | |||||||
| Максимальная длина между наружным и внутренним блоками, м | 150 | |||||||
| Хладагент | R410a | |||||||
| Максимальная суммарная длина фреонопровода, м | 500 | |||||||
| Максимальный перепад высот между внутренними блоками, м | 15 | |||||||
| Максимальная длина трассы, м | 500 | |||||||
| Заводская заправка хладагента R410a (до 5 м), г | 20 | |||||||
| Размеры наружного блока, мм |
(1808х990х750)х2 |
1808х990х750 + 1808х1390х750 | (1808х1390х750)х2 | |||||
| Вес наружного блока, кг | 480 | 480 | 600 | 600 | 608 | 720 | 726 | 736 |
| Тип управления компрессором | Инверторный | |||||||
| Сторона подключения | Внешний блок | |||||||
| Максимальный перепад высот между наружным и внутренним блоками, когда внутренний блок ниже наружного, м | 50 | |||||||
| Максимальный перепад высот между наружным и внутренним блоками, когда внутренний блок выше наружного, м | 40 | |||||||
| Гарантированный диапазон рабочих температур наружного воздуха в режиме охлаждения min | -15 °С | |||||||
| Дополнительная заправка хладагента, г/м | по формуле г/м | |||||||
| Размеры наружного блока в упаковке, мм | (1990х1090х860)х2 | 1990х1090х860 + 1990х1490х860 | (1990х1090х860)х2 | |||||
| Вес наружного блока в упаковке, кг | 510 | 510 | 633 | 633 | 641 | 756 | 764 | 772 |
Технические характеристики мультизональных систем SMZU-327-450-V1AI
| Параметр | SMZU327-V1AI | SMZU342-V1AI | SMZU366-V1AI | SMZU381-V1AI | SMZU396-V1AI | SMZU420-V1AI | SMZU435-V1AI | SMZU450-V1AI |
| Комбинация | SMZU96V1AI + SMZU96V1AI + SMZU135V1AI | SMZU96V1AI + SMZU96V1AI + SMZU150V1AI | SMZU96V1AI + SMZU135V1AI + SMZU135V1AI | SMZU96V1AI + SMZU135V1AI + SMZU150V1AI | SMZU96V1AI + SMZU150V1AI + SMZU150V1AI | SMZU120V1AI + SMZU150V1AI + SMZU150V1AI | SMZU135V1AI + SMZU150V1AI + SMZU150V1AI | SMZU150V1AI + SMZU150V1AI + SMZU150V1AI |
| Максимальное количество подключаемых внутренних блоков | 56 | 59 | 63 | 64 | ||||
| Потребляемая мощность(Обогрев), кВт | 27.54 | 29.4 | 31.17 | 33.07 | 34.97 | 37 | 38.6 | 40.5 |
| Расход воздуха наружного блока, м3/ч | 36300 | 39300 | 42300 | |||||
| Минимальный уровень шума, дБ(А) | 63 | 64 | ||||||
| Электропитание | 3 фазы и нейтраль, 380 В, 50 Гц | |||||||
| Максимальная длина между наружным и внутренним блоками, м | 150 | |||||||
| Хладагент | R410a | |||||||
| Максимальная суммарная длина фреонопровода, м | 500 | |||||||
| Максимальный перепад высот между внутренними блоками, м | 15 | |||||||
| Максимальная длина трассы, м | 500 | |||||||
| Заводская заправка хладагента R410a (до 5 м), г | 30 | |||||||
| Размеры наружного блока, мм | (1808х990х750)х2 + 1808х1390х750 | 1808х990х750 + (1808х1390х750)х2 | (1808х1390х750)х3 | |||||
| Вес наружного блока, кг | 840 | 848 | 960 | 968 | 976 | 1096 | 1096 | 1104 |
| Тип управления компрессором | Инверторный | |||||||
| Сторона подключения | Внешний блок | |||||||
| Максимальный перепад высот между наружным и внутренним блоками, когда внутренний блок ниже наружного, м | 50 | |||||||
| Максимальный перепад высот между наружным и внутренним блоками, когда внутренний блок выше наружного, м | 40 | |||||||
| Гарантированный диапазон рабочих температур наружного воздуха в режиме охлаждения min | -15 °С | |||||||
| Дополнительная заправка хладагента, г/м | по формуле г/м | |||||||
| Размеры наружного блока в упаковке, мм | (1990х1090х860)х2 + 1990х1490х860 | 1990х1090х860 + (1990х1490х860)х2 | (1990х1490х860)х3 | |||||
| Вес наружного блока в упаковке, кг | 888 | 896 | 1011 | 1019 | 1027 | 1150 | 1150 | 1158 |
