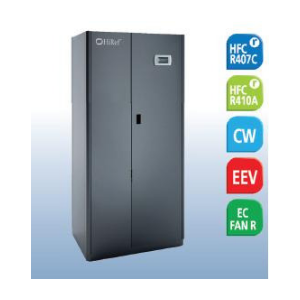

Прецизионные кондиционеры HiRef JREF R
Модели DX (компрессорное охлаждение):
- A — установки с выносным воздухоохлаждемым конденсатором
- D — установки с двойным охлаждением (выносным воздухоохлаждемым конденсатором и теплообменником холодной воды)
- F — установки с непрямым свободным охлаждением и выносным «драйкулерами»
- Q — установки с двойным охлаждением (встроенным водоохлаждемым конденсатором и теплообменником холодной воды)
- W — установки с встроенным водоохлаждемым конденсатором для использования с градирнями или «драйкулерами»
- Z — установки с встроенным водоохлаждемым конденсатором для работы на городской воде
Холодильный контур:
- запорные вентили для упрощения монтажа
- ТРВ с внешним уравниванием
- фильтр-осушитель и смотровое стекло
- реле контроля последовательности фаз
- реле высокого давления НР с ручным перезапуском и реле низкого давления LР с автоматическим перезапуском
Модели CW: регулирующий 3-х ходовой клапан Конфигурация воздушного потока: D — поток вниз U — поток вверх X — распределение воздуха методом «вытеснения»
- дренажный поддон из нержавеющей стали AISI 403
- панели с закругленными углами из оцинкованного листового металла с порошковым покрытием RAL 7016 (серый антрацит) или RAL 9002 (светло-серый)
- теплообменник испарителя с водоудерживающей обработкой
- реле протока воздуха
- фильтр G4
- датчики температуры приточного и рециркуляционного воздуха
- бескорпусные вентиляторы с загнутыми назад лопастями с двигателями ЕС
- полный доступ спереди для проведения техобслуживания / сервисных работ даже без остановки агрегата
- компрессорный отсек отделен от воздушного потока
- микропроцессорный регулятор
- автоматы защиты двигателей
Технические характеристики
| "DX" VERSION / МОДЕЛЬ "DX" | 0060 | 0080 | 0100 | 0110 | 0130 | 0160 | 0190 | 0205 | 0132 | 0212 | |||||||
| Total Cooling Capacity* /Полная холодопроизводительность* | kW | 5,9 | 7,7 | 9,3 | 10,6 | 12,7 | 15,8 | 18,4 | 20,5 | 12,9 | 20,9 | ||||||
| SHR | - | 1,00 | 0,96 | 1,00 | 1,00 | 0,98 | 0,99 | 0,94 | 0,92 | 0,94 | 0,91 | ||||||
| Power Supply /Стандартное электропитание | V/-/HZ | 400/3+N/50 | |||||||||||||||
| Total Absorbed Power /Общее электропотребление | kW | 1,60 | 2,10 | 2,60 | 2,90 | 3,60 | 5,10 | 5,80 | 6,40 | 3,9 | 6,9 | ||||||
| Total Absorbed Current /Общий потребляемый ток | A | 3,10 | 3,80 | 4,80 | 5,70 | 6,40 | 9,50 | 10,00 | 12,10 | 7,10 | 11,50 | ||||||
| Evaporator Air-Flow /Расход воздуха | m3/h | 1785 | 2150 | 3530 | 3700 | 5100 | 3700 | 5100 | |||||||||
| AESP @ Max Fan Speed /AESP при максимальной скорости | Pa | 578 | 541 | 475 | 427 | 149 | 427 | 149 | |||||||||
| Sound Pressure Level @ 2 m f.f. Down Flow versions /Уровень звукового давления на расстоянии 2 м (воздух вниз) | db(A) | 47 | 49 | 52 | 53 | 55 | 56 | 53 | 56 | ||||||||
| Compressor /Компрессор | Type No. | Scroll 1 | Scroll 2 | ||||||||||||||
| Refrigerating Circuit /Холодильный контур | No. | 1 | 2 | ||||||||||||||
| Dimensions (L x H x D) /Размеры (Д х В х Г) | mm | 600 x 1875 x 600 | 900 x 1875 x 600 | ||||||||||||||
| Weight /Вес | kg | 150 | 157 | 195 | 210 | 230 | 245 | 255 | 260 | 235 | 265 | ||||||
| "CW" VERSION / МОДЕЛЬ "CW" | 0080 | 0110 | 0140 | 0160 | 0200 | 0230 | |
| Total Cooling Capacity @ 7/12°C Chilled Water* /Полная холодопроизводительность (вода 7/12°С*) | kW | 8,00 | 11,10 | 11,40 | 16,60 | 17,70 | 23,40 |
| SHR | - | 0,92 | 0,84 | 1,00 | 0,88 | 0,98 | 0,87 |
| Total Cooling Capacity @ 10/15°C Chilled Water* /Полная холодопроизводительность (водa 10/15°С*) | kW | 5,70 | 7,40 | 8,20 | 11,30 | 13,30 | 16,00 |
| SHR | - | 1,00 | |||||
| Power Supply /Стандартное электропитание | V/-/Hz | 400/3+N/50 | |||||
| Total Absorbed Power /Общее электропотребление | W | 200 | 260 | 390 | 440 | 830 | 920 |
| Total Absorbed Current /Общий потребляемый ток | A | 0,3 | 0,4 | 0,6 | 0,7 | 1,3 | 1,5 |
| Air-Flow /Расход воздуха | m3/h | 2300 | 2400 | 3800 | 5100 | ||
| AESP @ Max Fan Speed /AESP при максимальной скорости | Pa | 538 | 503 | 427 | 406 | 177 | 150 |
| Sound Pressure Level @ 2 m f.f. Down Flow versions /Уровень звукового давления на расстоянии 2 м (воздух вниз) | db(A) | 50 | 50,5 | 53 | 55 | ||
| Dimensions (L x H x D) /Размеры (Д х В х Г) | mm | 600 x 1875 x 600 | 900 x 1875 x 600 | ||||
| Weight /Вес | kg | 140 | 150 | 165 | 175 | 187 | 190 |
Опции и аксессуары
- программируемый микропроцессорный контроллер с ЖК дисплеем
- автоматический контроль потока воздуха с выводом на дисплей
- измерение и вывод на дисплей расхода воды и открытия 3-х ходового клапана (для моделей CW)
- электронный ТРВ
- осушка с датчиком влажности
- пароувлажнитель электродного типа
- пароувлажнитель электродного типа с дренажным насосом и очищаемым цилиндром
- электронагреватели
- системы перегрева:
- теплообменник горячей воды с регулирующим клапаном
- теплообменник вкл/выкл горячего газа (для моделей DX)
- PRECISE - теплообменник горячего газа с регулирующим клапаном (для моделей DX)
- регулируемый байпас горячего газа для регулирования холодопроизводительности
- датчики загрязненности фильтра
- контроль конденсации:
- встроенный регулятор скорости вентиляторов выносных конденсаторов для систем с воздушным охлаждением
- прессостатический клапан для систем с конденсаторами водяного охлаждения
- клапан затапливания конденсатора жидким хладагентом для температур наружного воздуха -20°С и ниже
- увеличенный ресивер
- 2-х ходовой клапан для моделей CW
- датчики протечки, огня и дыма. Дополнительные датчики температуры и влажности программируемый микропроцессор
- программируемый микропроцессор
- опция аварии с дополнительными потенциально свободными контактами
- вход воздуха сзади для моделей с верхней воздухораздачей
- панели с запорными устройствами
- комплект для подключения наружного воздуха
- рама-подставка
- базовый модуль для монтажа различных дополнительных компонентов
- пленум для горизонтального или вертикального распределения воздуха
- пленум прямого свободного охлаждения с регулирующим клапаном для моделей с нижней воздухораздачей
- серийные карты для протоколов: Carel / Modbus Lonworks / Trend
- оборудование HIWEB: карты Ethernet для протоколов: Bacnet / SNMP
- программное обеспечение HIWEB: карта Ethernet для подключения к Web
- GSM модем для подключения услуги SMS
- подключение до 8 систем в локальной сети
- цветной графический дисплей с сенсорным экраном
- Для обеспечения герметичности во внешних панелях стоек разработаны и применяются "утопленные" винты и специальные дверные уплотнители
