Сухие охладители BDC 013m/123m

Заказать
Заказать

Описание агрегата

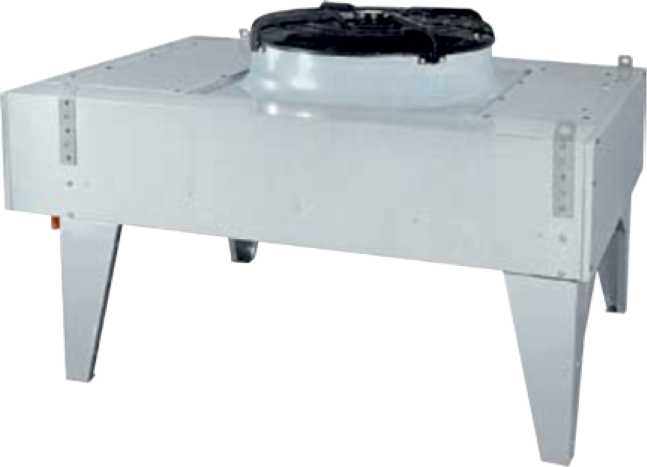

Сухой охладитель с осевым(и) вентилятором для наружной установки. Агрегат может быть установлен вертикально с горизонтальным выбросом воздуха или (с помощью специальных опор) горизонтально с выбросом воздуха вверх. Благодаря очень низкому уровню шума и регулированию скорости вентиляторов агрегаты оптимально подходят для использования как в системах комфортного кондиционирования, так и в технологических процессах. Агрегаты BDC работают от сети 230 В; 1 фаза; 50 Гц, полностью независимо от внутреннего блока ACCURATE. Поэтому конденсаторные блоки могут работать без непосредственного подключения к внутренним блокам. Агрегаты BDC в стандартной комплектации не оснащены встроенными регуляторами скорости вентиляторов. Однако CLIMAVENETA поставляет такие регуляторы в качестве ДОПОЛНИТЕЛЬНОЙ ПРИНАДЛЕЖНОСТИ, устанавливая их внутри внутреннего блока ACCURATE.

Исполнения

STD - базовое исполнение

LN - малошумное исполнение

LT - исполнение для работы при низкой температуре наружного воздуха

Особенности конструкции

КОРПУС: обеспечивает удобный доступ к внутренним компонентам агрегата, изготовлен из оцинкованной листовой стали с защитным покрытием, что обеспечивает высокую коррозионную стойкость и стойкость к воздействию низких температур, не токсичен, не является источником загрязняющих окружающую среду выделений, полностью покрыт защитной пластиковой пленкой. Статически и динамически сбалансированные осевые ВЕНТИЛЯТОРЫ С ЭЛЕКТРОДВИГАТЕЛЕМ с внешним ротором с регулированием скорости. Лопатки рабочего колеса изготовлены из неокисляющегося материала. Вентилятор смонтирован на металлической раме в соответствии с требованиями стандартов по безопасности. Электродвигатели соответствуют требованиям VDE 0530-12.84. Степень защиты IP54 в соответствии с требованиями DIN40050. ТЕПЛООБМЕННИК: сочетание гладких труб и инновационного гофрированного оребрения обеспечивает высокую эффективность теплообмена при минимальном объеме жидкости. Теплообменник выполнен из медных труб с алюминиевым оребрением. ПРИСОЕДИНИТЕЛЬНЫЕ ПАТРУБКИ ВОДЯНОГО КОНТУРА расположены вдоль одной стороны агрегата и предназначены для приварки, что обеспечивает надежное соединение и отсутствие утечек. ВВОДНОЙ ВЫКЛЮЧАТЕЛЬ, установлен в шкафу с электроаппаратурой, степень защиты IP54, обеспечен доступ к автоматическим выключателям снаружи агрегата. Также в шкафу с электроаппаратурой расположены зажимы для электрических подключений.

Дополнительные принадлежности

  • Стойки для конденсатора с вертикальным выбросом воздуха
  • Теплообменник с оребрением с эпоксидным покрытием
  • Обработка теплообменника методом катафореза
  • Теплообменник из медных труб с медным оребрением

BDC/STD

Типоразмер   013т 030т 039т 052т 062т 078т 092т 103т 123т
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Номинальная производительность (1) кВт 17 33 40,5 61 68 83 98,5 121 135
Суммарная потребляемая мощность кВт 0,60 1,20 1,20 1,80 1,80 2,40 3,60 3,60 3,60
Электропитание В-фаз~Гц 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Масса нетто кг 90 167 177 253 293 337 490 519 601
ВЕНТИЛЯТОРЫ
Расход воздуха м3/ч 8780 17560 16820 25230 23610 33640 52680 50460 47220
Уровень звукового давления (2) ДБА 48 51 51 53 53 54 56 56 56
РАЗМЕРЫ (3)
L мм 1325 2425 2425 3525 3525 4625 3658 3658 3658
Р мм 630 630 630 630 630 630 760 760 760
Н мм 1168 1168 1168 1168 1168 1168 2286 2286 2286

ПРИМЕЧАНИЕ:

  1. Температура воды на входе/выходе 35/30 ‘С. Температура наружного воздуха 24 ‘С.
  2. Измерения проводились в условиях свободного звукового поля на расстоянии 10 м от агрегата.
  3. Без комплекта стоек. Горизонтальный выброс воздуха.

BDC/LN

Типоразмер   013т 030т 039т 052т 062т 078т 092т 103т 123т
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Номинальная производительность (1) кВт 14 32 40,5 54 65,5 82 96 107 129
Суммарная потребляемая мощность кВт 0,33 0,66 0,99 1,32 1,32 1,65 1,98 2,64 2,64
Электропитание В-фаз~Гц 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Масса нетто кг 90 177 239 320 337 363 519 640 675
ВЕНТИЛЯТОРЫ
Расход воздуха м3/ч 6410 12160 19230 25640 24320 30400 36480 51280 48640
Уровень звукового давления (2) ДБА 38 41 43 44 44 45 46 47 47
РАЗМЕРЫ (3)
L мм 1325 2425 3525 4625 4625 5725 3658 4758 4758
Р мм 630 630 630 630 630 630 760 760 760
Н мм 1168 1168 1168 1168 1168 1168 2286 2286 2286

ПРИМЕЧАНИЕ:

  1. Температура воды на входе/выходе 35/30 ‘С. Температура наружного воздуха 24 ‘С.
  2. Измерения проводились в условиях свободного звукового поля на расстоянии 10 м от агрегата.
  3. Без комплекта стоек. Горизонтальный выброс воздуха.

BDC/LT

Типоразмер   013т 030т 039т 052т 062т 078т 092т 103т 123т
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Номинальная производительность (1) кВт 17 33 40,5 61 68 83 98,5 121 135
Суммарная потребляемая мощность кВт 0,60 1,20 1,20 1,80 1,80 2,40 3,60 3,60 3,60
Электропитание В-фаз~Гц 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Масса нетто кг 90 167 177 253 293 337 490 519 601
ВЕНТИЛЯТОРЫ
Расход воздуха м3/ч 8780 17560 16820 25230 23610 33640 52680 50460 47220
Уровень звукового давления (2) ДБА 48 51 51 53 53 54 56 56 56
РАЗМЕРЫ (3)
L мм 1325 2425 2425 3525 3525 4625 3658 3658 3658
Р мм 630 630 630 630 630 630 760 760 760
Н мм 1168 1168 1168 1168 1168 1168 2286 2286 2286

ПРИМЕЧАНИЕ:

  1. Температура воды на входе/выходе 35/30 ‘С. Температура наружного воздуха 24 ‘С.
  2. Измерения проводились в условиях свободного звукового поля на расстоянии 10 м от агрегата.
  3. Без комплекта стоек. Горизонтальный выброс воздуха.
