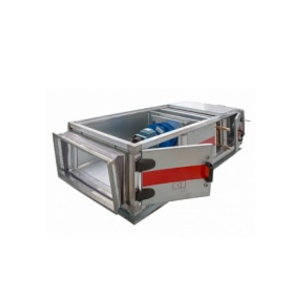

Плоские приточные и вытяжные установки типа FLG

Заказать
Заказать

Приточно-вытяжные установки FLG предназначены для применения в системах вентиляции и кондиционирования воздуха жилых, общественных, коммерческих и промышленных зданий.

Особенности конструкции

Установки FLG являются специализированными вариантами серии KLG и основаны на блочно-модульной конструкции. Они собираются из определённых типов секций четырёх типоразмеров: 012, 018, 022 и 028.

Компактная высота корпуса позволяет устанавливать устройства за подвесными потолками и в ограниченных пространствах. Монтаж возможен на стене или потолке, как в вертикальном, так и в горизонтальном положении. Стандартный способ крепления — подвесной, без монтажной рамы. Обслуживание выполняется с нижней стороны.

Корпус

Плоская конструкция корпуса идеально подходит для установки за подвесными потолками и в небольших помещениях. Корпус разбирается, изготовлен из оцинкованных двухслойных панелей с алюминиевым профилем в рамке. В качестве изоляции используется пенополиуретан толщиной 35 мм. Обеспечивается низкий уровень шума и простой монтаж. Для подвешивания и соединения секций применяются резьбовые втулки.

Вентилятор

Вентилятор встроен в приточную или вытяжную часть установки. Безкорпусной тип с двигателем внешнего ротора и встроенным регулятором скорости. Двигатель необслуживаемый, с термоконтактной защитой.

Нагреватель

В приточной установке может быть установлен один из вариантов нагревателя:

  • Водяной нагреватель из меди и алюминия с патрубками, выведенными на одну сторону, с возможностью подключения справа или слева и простой сменой стороны на месте.
  • Электрический нагреватель с оребрёнными элементами, обладающими низкой температурой поверхности. Имеется встроенное тепловое реле для защиты от перегрева.

Охладитель

Водяной охладитель или испаритель встроен в секцию, выполненную из меди и алюминия, с патрубками, выведенными на одну сторону и возможностью выбора стороны подключения (справа или слева) с лёгкой сменой на месте. Ванна для конденсата изготовлена из нержавеющей стали и предназначена для потолочного монтажа.

Воздушный фильтр

Встроенный карманный фильтр класса G4, который вынимается вбок для удобства обслуживания.

Секция шумоглушителя

Устанавливается с напорной или всасывающей стороны. Корпус двухслойный, кулисы имеют поверхность, устойчиваю к износу.

Смесительная секция

Используется для комбинирования с приточной установкой, работает с наружным и рециркуляционным воздухом. Доступна в исполнениях с двумя или тремя клапанами, также подходит для приточно-вытяжных систем.

Принадлежности

Монтажные комплекты для настенного или потолочного крепления включают все необходимые крепежные элементы и виброизоляторы.

Система управлении

Установки FLG комплектуются системами автоматического управления. Система автоматики позволяет производить регулирование температуры приточного воздуха и плавное регулирование числа оборотов вентилятора.

В зависимости от состава установки они могут комплектоваться следующими системами автоматики:

  • FLG0…-PW – CA-1
  • FLG0…-PE – CA-1
  • FLG0…-PWKW (Kf) – C-4
  • FLG…-PM – CA-2

Обозначение секций установок:

  • W – секция водяного нагревателя
  • E – секция электрического нагревателя
  • Kw – секция водяного охладителя
  • Kf – секция фреонового охладителя
  • SD – секция шумоглушителя
  • A – вытяжная установка
  • M – камера смешения
  • P – плавное регулирование оборотов вентилятора

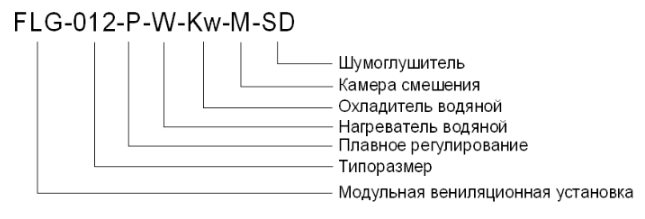

Пример обозначения установок разной комплектации

Габаритные размеры FLG

FLG мм 012 018 022 028
Секция вентилятора тип мотор-колесо L 465 465 565 565
A 750 750 750 1050
В 380 410 450 450
Секция клапана L 170 170 170 170
См. АхВ в описании клапана, в зависимости
от отношения сечения клапана к сечению установки
Секция смешения L L=L клапана +76+35 и выбрать L секции
A 750 750 750 1050
В 380 410 450 450
Секция карманного фильтра длина кармана 125 L 335 335 335 335
A 750 750 750 1050
В 380 410 450 450
Секция воздухонагревателя водяного L 335 335 335 335
A 750 750 750 1050
В 380 410 450 450
Секция воздухонагревателя электрического L* 525/750 525/750 525/750 525/750
A 750 750 750 1050
В 380 410 450 450
Секция воздухоохладителя L 525 525 525 525
A 750 750 750 1050
В 380 410 450 450
Секция шумоглушения L1 – 600 мм L2 – 900 мм L3 – 1400 мм L1 750 750 750 750
L2 1090 1090 1090 1090
L3 1465 1465 1465 1465
A 750 750 750 1050
В 380 410 450 450

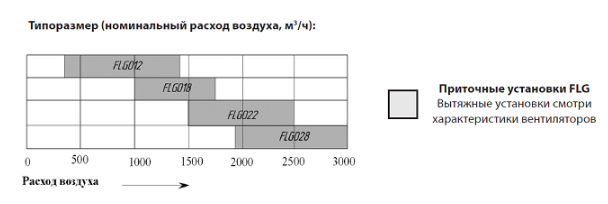

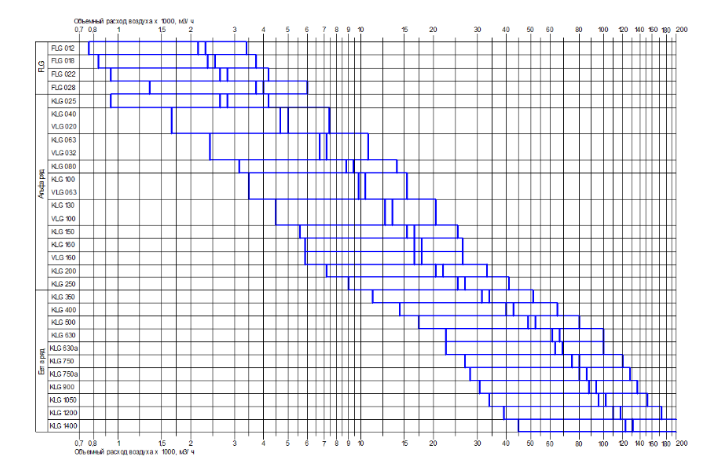

Рабочие диапазоны расходов воздуха

Технические характеристики FLG 012

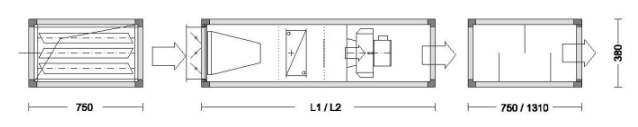

Приточная установка FLG 012 –P - W (E) с водяным или электрическим нагревателем

  • L1=1085 мм с водяным нагревателем
  • L2=1275 мм с электронагревателем

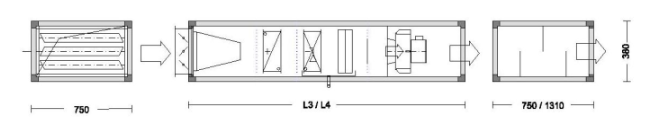

Приточная установка FLG 012 – P – W – Kw (Kf) с нагревателем и водяным или фреоновым охладителем

  • L3=1275 мм с водяным нагревателем и охладителе
  • L3=1465 мм с электронагревателем и охладителем

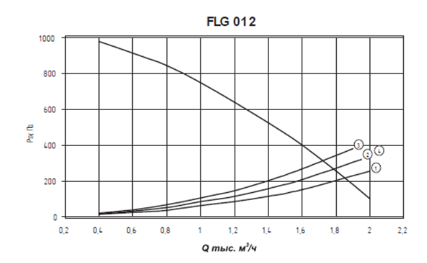

Таблица свободного напора

Напорные хар-ки Расход воздуха, м3/ч
400 500 600 700 800 900 1000 1100 1200 1300 1400
1 950 940 895 870 800 750 690 605 560 500 395
2 940 930 890 855 790 730 660 580 540 450 370
3 925 910 880 840 770 710 650 565 520 415 320
4 940 930 890 855 790 730 660 580 540 450 370

Воздухозаборный клапан



  • Клапан из алюминиевых профилей.

  • Количество лопаток-2 шт.
  • Размер живого сечения 608х211, глубина 105 мм.
  • Исполнительный механизм с возвратной пружиной Gruner 341-230-05
  • Nуст.=5 Вт, 230 V

Фильтр

  • Грубой очистки класса G4.
  • Степень фильтрации 92%
  • Кассетного типа

Водяной нагреватель

  • Медно-аллюминиевый. Труба для подключения 20 мм°
Т вход. воздуха, оС Расход воздуха
600 900 1200
Q, кВт T вых., оС Q, кВт T вых., оС Q, кВт T вых., оС
-40 16,8 27,2 19,6 21,4 23,3 17,0
-35 15,9 28,6 18,8 23,1 22,2 18,9
-30 15,0 30,0 17,9 24,9 21,0 20,7
-25 14,0 31,4 16,9 26,7 19,6 22,4
-20 13,1 32,4 15,5 27,9 18,2 24,3
-15 12,2 33,8 14,6 29,8 17,0 26,0
-10 11,3 35,2 13,5 31,6 15,8 27,9

Характеристики для теплоносителя 90-70 °С

*Промежуточные значения выполняются интерполяцией

Потери давления по воде

Тепловые нагрузки, кВт 10 12 14 16 18 20 22 24 26 28
Расход воды, м3/ч 0,43 0,52 0,6 0,69 0,77 0,86 0,95 1,03 1,12 1,2
Потери давления, кПа 1,6 2,3 3,3 4,4 5,6 6,8 7,9 8,9 10,0 12

Электрический нагреватель

Расход воздуха, м3/ч 600 900 1200
Установка мощностью, кВт 12 18 24
Количество нагревательных элементов 6х2кВт 9х2кВт 12х2кВт
Количество ступеней нагрева 1 1 1
Нагрев воздуха на оС (∆ t) 55 55 55

Фреоновый охладитель

  • Медно-алюминиевый. Труба для подключения 20 мм.
  • Испаритель R22
  • Температура испарения 5 оС
  • Влажность воздуха 50%
t вход. воздуха Расход воздуха, м3/ч
600 900 1200
Q, кВт T вых., оС Q, кВт T вых., оС Q, кВт T вых., оС
32 8,6 13,4 10,6 14,9 12,1 16,2
30 7,4 12,9 9,1 14,3 10,5 15,4
28 6,3 12,5 7,7 13,7 8,9 14,7
26 5,2 12,0 6,4 13,1 7,4 14,0

ККБ подбирается на максимальную холодопроизводительность 12,5 кВт

Водяной охладитель

  • Медно-алюминиевый. Труба для подключения 20 мм.
  • Характеристики воды 6-12 оС
  • Вход. воздуха 50%
t вход. воздуха оС Расход воздуха, м3/ч
600 900 1200
Q, кВт T вых., оС Q, кВт T вых., оС Q, кВт T вых., оС
32 7,1 16,0 8,6 17,3 10,0 18,3
30 5,8 15,6 7,1 16,8 8,2 17,7
28 4,7 15,2 5,6 16,3 6,4 17,1
26 3,6 14,8 4,2 15,8 4,9 16,5

Потери давления по воде

Мощность холодо-производительности, кВт 3 4 5 6 7 8 9 10 11 12
Расход воды, м3/ч 0,43 0,57 0,72 0,86 1,0 1,17 1,29 1,44 1,58 1,72
Потери давления, кПа 1,1 1,8 2,8 3,8 5,0 6,2 7,7 9,4 11,2 13,2

Чиллер подбирается на максимальную холодопроизводительность 12,5 кВт.

Максимальный расход воды 2 м3/ч с параметрами 6-12 оС

Вентилятор

  • Тип R3G 250 АК41-71
  • Выхлоп по оси. Встроенный регулятор скорости вращения.
  • Nпотр.=0,5 кВт, напряжение 220V/50Гц,сила тока I=3А, скорость вращения n=3580 об/мин.
  • Характеристики вентилятора даны для максимального режима работы.

Шумоглушитель

  • Пластинчатый
Обозначение Габаритные размеры АхВхh,мм Размер пластин, мм Кол-во пластин, шт. Шумоглу- шение, дБ Общая масса, кг
SD012-1 750х750х380 200х310х630 2 14 40
SD012-2 1310х750х380 200х310х1190 2 23 67

Гибкие вставки

  • Размеры живого сечения / длина max-min, мм
  • На всасе: 638х221/150-110 мм
  • На выхлопе: 640х270/150- 110 мм

Общие данные

Тип установки Длина без клапана и гибкой вставки, мм Ширина, мм Высота, мм Вес (без ш/глушителя, холод. машины и камеры смешения), кг
FLG012-PW 1085 750 380 55
FLG012-PE 1275 750 380 58
FLG012-Kw(Kf) 1275 750 380 62

Технические характеристики FLG 018

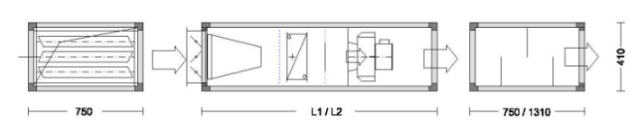

Приточная установка FLG 018 –P - W (E) с водяным или электрическим нагревателем

  • L1= 1200 мм - с водяным нагревателем;



  • L2= 1390 мм - с электронагревателем.

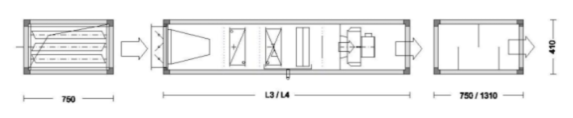

Приточная установка FLG 018 – P – W – Kw (Kf) с нагревателем и водяным или фреоновым охладителем

  • L3= 1390 мм - с водяным нагревателем и охладителем;



  • L4= 1580 мм - с электронагревателем и охладителем.

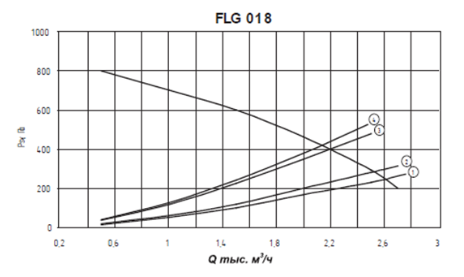

Таблица свободного напора

№ хар-ки Расход воздуха, м3/ч
800 900 1000 1100 1200 1300 1400 1500 1600 1700 800 1900 2000
1 710 670 650 615 600 555 545 500 470 425 380 330 280
2 700 660 640 600 585 545 520 480 440 400 340 305 250
3 660 620 590 535 500 450 420 380 320 275 210 180 100
4 650 600 675 525 485 440 400 370 295 250 185 155 75

Воздухозаборный клапан

  • Клапан из алюминиевых профилей.
  • Количество лопаток-2 шт.
  • Размер живого сечения 608х211, глубина 105 мм.
  • Исполнительный механизм с возвратной пружиной Gruner 341-230-05 5 Вт, 230V

Фильтр

  • Грубой очистки класса G4. Кассетного типа.
  • Степень фильтрации 92%
  • Кассетного типа

Водяной нагреватель

  • Медно-аллюминиевый. Труба для подключения 25 мм°
Т вход. воздуха, оС Расход воздуха
600 900 1200
Q, кВт T вых., оС Q, кВт T вых., оС Q, кВт T вых., оС
-40 16,8 27,2 19,6 21,4 23,3 17,0
-35 15,9 28,6 18,8 23,1 22,2 18,9
-30 15,0 30,0 17,9 24,9 21,0 20,7
-25 14,0 31,4 16,9 26,7 19,6 22,4
-20 13,1 32,4 15,5 27,9 18,2 24,3
-15 12,2 33,8 14,6 29,8 17,0 26,0
-10 11,3 35,2 13,5 31,6 15,8 27,9

Характеристики для теплоносителя 90-70 °С

*Промежуточные значения выполняются интерполяцией

Потери давления по воде

Тепловые нагрузки, кВт 10 12 14 16 18 20 22 24 26 28
Расход воды, м3/ч 0,43 0,52 0,6 0,69 0,77 0,86 0,95 1,03 1,12 1,2
Потери давления, кПа 1,6 2,3 3,3 4,4 5,6 6,8 7,9 8,9 10,0 12

Электрический нагреватель

Расход воздуха, м3/ч 600 900 1200
Установка мощностью, кВт 12 18 24
Количество нагревательных элементов 6х2кВт 9х2кВт 12х2кВт
Количество ступеней нагрева 1 1 1
Нагрев воздуха на оС (∆ t) 55 55 55

Фреоновый охладитель

  • Медно-алюминиевый. Труба для подключения 20 мм.
  • Испаритель R22
  • Температура испарения 5 оС
  • Влажность воздуха 50%
t вход. воздуха, оС Расход воздуха, м3/ч
1200 1500 1800
Q, кВт t вых., оС Q, кВт t вых.,оС Q, кВт t вых.оС
32 12.1 16.2 13.6 17.2 16.2 16.8
30 10.5 15.4 11.7 16.4 14.9 15.2
28 8.9 14.7 10. 15.5 12.6 14.4
26 7.4 14.0 8.3 14.7 10.5 13.9

ККБ подбирается на максимальную холодопроизводительность 16 кВт

Водяной охладитель

  • Медно-алюминиевый. Труба для подключения 25 мм.
  • Характеристики воды 6-12 °С
  • Вход. воздуха 50%
t вход. воздуха, оС Расход воздуха, м3/ч
1200 1500 1800
Q, кВт T вых., оС Q, кВт T вых., оС Q, кВт T вых., оС
32 10 18,3 11,2 19,1 12,3 19,0
30 8,2 17,7 9,1 18,5 11,0 18,2
28 6,4 17,1 7,2 17,8 9,6 17,4
26 4,9 16,5 5,4 17,1 8,7 17,2

Потери давления по воде

Мощность холодопроизводительности, кВт 5 6 7 8 9 10 11 12 13 14
Расход воды, м3/ч 0,72 0,86 1,0 1,17 1,29 1,44 1,58 1,72 1,86 2,0
Потери давления, кПа 2,8 3,8 5,0 6,2 7,7 9,4 11,2 13,2 15,2 17,2

Чиллер подбирается на максимальную холодопроизводительность 13,5 кВт.

Максимальный расход воды 2 м3/ч с параметрами 6-12 оС

Вентилятор

  • Тип R3G 280AT 04-71.
  • Выхлоп по оси. Встроенный регулятор скорости вращения.
  • Nпотр.=0,475 кВт, напряжение 220V/50Гц, сила тока I=2,7А, скорость вращения  n=2400 об/мин.
  • Характеристики вентилятора даны для максимального режима работы.

Шумоглушитель

  • Пластинчатый
Обозначение Габаритные размеры АхВхh, мм Размер пластин, мм Кол-во пластин, шт. Шумо- глушение, дБ Общая масса, кг
SD018-1 750х750х410 200х340х700 2 14 42
SD018-2 1310х750х410 200х340х1190 2 23 69

Гибкие вставки

  • Размеры живого сечения/длина max-min, мм
  • на всасе: 638х221/150÷110мм
  • на выхлопе: 640х300/150÷110мм

Общие данные

Тип установки Длина без клапана и гибкой вставки, мм Ширина, мм Высота, мм Вес (без ш/глушителя, холод. машины и камеры смешения), кг
FLG018-PW 1200 750 410 59
FLG018-PE 1390 750 410 83
FLG018-Kw (Kf) 1390 750 410 89

Технические характеристики FLG 022

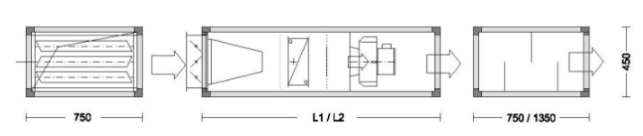

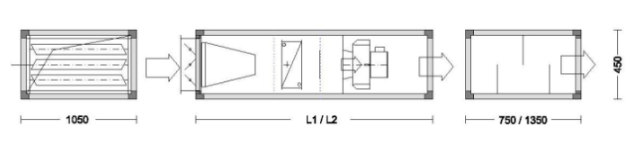

Приточная установка FLG 022 –P - W (E) с водяным или электрическим нагревателем



  • L1=1200мм - с водяным нагревателем;
  • L2=1390мм - с электрокалорифером.

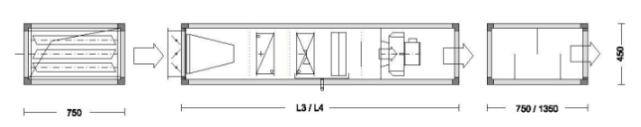

Приточная установка FLG 022 – P – W – Kw (Kf) с нагревателем и водяным или фреоновым охладителем



  • L3=1390мм - с водяным нагревателем и охладителем;
  • L4=1580мм - с электрокалорифером и охладителем.

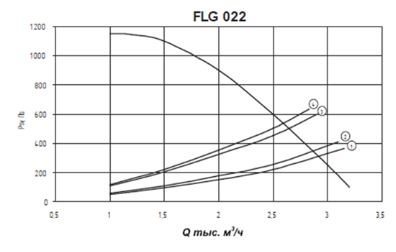

Таблица свободного напора

Расход воздуха, м3/ч
№ Хар-ки 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
1 1100 1100 1100 1095 1085 1060 1045 1020 960 940 890 830 800
2 1095 1095 1095 1090 1080 1055 1035 1010 940 905 850 815 775
3 1050 1050 1050 1030 995 975 940 905 825 795 730 675 625
4 1040 1040 1040 1025 985 970 925 900 815 785 700 650 595

Воздухозаборный клапан

  • Клапан из алюминиевых профилей.
  • Количество лопаток-2 шт.
  • Размер живого сечения 608х211, глубина 105 мм.
  • Исполнительный механизм с возвратной пружиной Gruner 341-230-05 5 Вт, 230V

Фильтр

  • Грубой очистки класса G4. Кассетного типа.
  • Степень фильтрации 92%
  • Кассетного типа

Водяной нагреватель

  • Медно-аллюминиевый. Труба для подключения 25 мм°
T вход. воздуха, оС Расход воздуха, м3/ч
1500 1750 2200
Q, кВт t вых., оС Q, кВт t вых., оС Q, кВт t вых., оС
-40 29,9 19,8 33,4 17,3 43,0 17,7
-35 28,3 21,6 31,0 18,1 41,3 17,8
-30 26,6 23,2 28,6 19,0 40,6 18,0

Потери давления по воде

Тепловые нагрузки, кВт 18 21 24 27 30 33 36 39 42 45
Расход воды, м3/ч 0,77 0,9 1,03 1,16 1,29 1,42 1,55 1,68 1,81 1,94
Потери давления, кПа 1,5 2,2 2,6 3,3 3,7 4,7 5,7 6,7 7,8 8,9

Электрический нагреватель

Расход воздуха, м3/ч 1500 1800 2200
Установочная мощность, кВт 30 30 30
Нагревательный элемент, кВт 15х2,0кВт 15х2,0кВт 15х2,0кВт
Кол-во ступеней 1 1 1
∆t, оС 55 46 38

Фреоновый охладитель

  • Медно-алюминиевый. Труба для подключения 20 мм.
  • Испаритель R22
  • Температура испарения 5 оС
  • Влажность воздуха 50%
t вход. воздуха, оС Расход воздуха, м3/ч
1500 1750 2200
Q, кВт t вых., оС Q, кВт t вых.,оС Q, кВт t вых.оС
32 15,7 15,1 17,2 16,0 19,9 17,3
30 13,5 14,5 14,9 15,2 17,1 16,5
28 11,4 13,9 12,9 14,4 14,6 15,6
26 9,4 13,3 10,5 13,9 12,1 14,8

ККБ подбирается на максимальную холодопроизводительность 21 кВт

Водяной охладитель

  • Медно-алюминиевый. Труба для подключения 25 мм.
  • Характеристики воды 6-12 °С
  • Вход. воздуха 50%
t вход. воздуха, оС Расход воздуха, м3/ч
1500 1750 2200
Q, кВт T вых., оС Q, кВт T вых., оС Q, кВт T вых., оС
32 13,2 17,2 14,6 17,9 16,9 18,9
30 10,9 16,6 12,0 17,3 13,9 18,2
28 8,7 16,1 9,6 16,7 11,0 17,6
26 6,7 15,6 7,3 16,1 8,4 16,9

Потери давления по воде

Мощность холодо-производительности, кВт 8 10 12 14 15 16 17 18 19 20 22
Расход воды, м3/ч 1,17 1,44 1,72 2,0 2,14 2,29 2,44 2,58 2,72 2,87 3,15
Потери давления, кПа 3,6 5,5 7,5 10 11,2 12,6 14,2 15,7 17,3 19,0 20,6

Чиллер подбирается на максимальную холодопроизводительность 18 кВт.

Максимальный расход воды 3.5 м3/ч с параметрами 6-12 оС

Вентилятор

  • Тип R3G 280AU 11-C1.
  • Выхлоп по оси. Встроенный регулятор скорости вращения.
  • Nпотр.=1,0 кВт, напряжение 380V/50Гц, сила тока I=1,6А, скорость вращения
  • n=3100 об/мин.
  • Характеристики вентилятора даны для максимального режима работы.

Шумоглушитель

  • Пластинчатый
Обозначение Габаритные размеры АхВхh, мм Размер пластин, мм Кол-во пластин, шт. Шумоглу- шение, дБ Общая масса, кг
SD022-1 750х750х450 200х380х680 2 14 45
SD022-2 1350х750х450 200х380х1280 2 23 76

Гибкие вставки

  • Размеры живого сечения/длина max-min, мм
  • на всасе: 638х321/150÷110мм
  • на выхлопе: 640х340/150÷110мм

Общие данные

Тип установки Длина без клапана и гибкой вставки, мм Ширина, мм Высота, мм Вес (без ш/глушителя, холод. машины и камеры смешения), кг
FLG022-PW 1200 750 450 65
FLG022-PE 1390 750 450 85
FLG022-Kw (Kf) 1390 750 450 92

Технические характеристики FLG 028

Приточная установка FLG 028 –P - W (E) с водяным или электрическим нагревателем



  • L1=1200мм - с водяным нагревателем;
  • L2=1390мм - с электронагревателем.

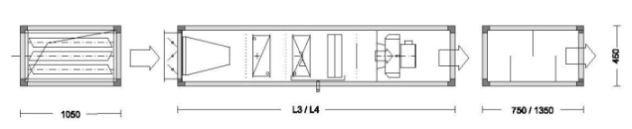

Приточная установка FLG 028 – P – W – Kw (Kf) с нагревателем и водяным или фреоновым охладителем



  • L3=1390мм - с водяным нагревателем и охладителем;
  • L4=1580мм - с электронагревателем и охладителем.

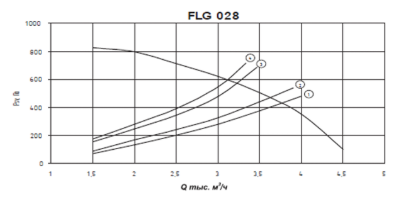

Таблица свободного напора

№ хар-ки Расход воздуха, м3/ч
1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100
1 700 695 675 635 625 595 565 520 485 460 405 390 345 300
2 670 655 630 600 580 550 520 500 450 420 360 340 300 250
3 600 575 550 510 495 455 420 395 325 295 240 225 150 70
4 656 545 520 475 450 405 375 325 280 240 185 155 80 0

Воздухозаборный клапан

  • Клапан из алюминиевых профилей.
  • Количество лопаток-3 шт.
  • Размер живого сечения 908х311, глубина 105 мм.
  • Исполнительный механизм с возвратной пружиной Gruner 341-230-05 5 Вт, 230V

Фильтр

  • Грубой очистки класса G4. Кассетного типа.
  • Степень фильтрации 92%
  • Кассетного типа

Водяной нагреватель

  • Медно-аллюминиевый. Труба для подключения 32 мм°
T вход. воздуха, оС Расход воздуха, м3/ч
2000 2500 2800
Q, кВт t вых., оС Q, кВт t вых., оС Q, кВт t вых., оС
-40 40,2 20,3 46,5 15,8 50,3 16,1
-35 37,9 21,9 43,9 17,7 48,2 17,4
-30 35,7 23,6 41,3 19,6 47,4 18,1

Потери давления по воде

Тепловые нагрузки, кВт 28 32 36 40 44 48 52 56 60
Расход воды, м3/ч 1,2 1,38 1,55 1,72 1,89 20,6 2,24 2,41 2,58
Потери давления, кПа 1,5 2,0 2,6 3,1 3,7 4,3 4,8 5,6 6,3

Электрический нагреватель

Расход воздуха, м3/ч 2000 2500 2800
Установка нагревательных элементов 37,5 37,5 37,5
Количество нагревательных элементов 15х2,5кВт 15х2,5кВт 15х2,5кВт
Количество ступеней нагрева 2 2 2
Нагрев воздуха на оС 52 42 37

Фреоновый охладитель

  • Медно-алюминиевый. Труба для подключения 20 мм.
  • Испаритель R22
  • Температура испарения 5 оС
  • Влажность воздуха 50%
t вход. воздуха, оС Расход воздуха, м3/ч
2000 2500 2800
Q, кВт t вых., оС Q, кВт t вых.,оС Q, кВт t вых.оС
32 21,1 15,0 24,3 16,2 26,4 17,1
30 18,4 14,2 21,0 15,4 22,8 16,9
28 15,6 13,6 18,1 14,6 19,7 16,1
26 13,1 13,0 15,1 13,9 16,5 15,5

ККБ подбирается на максимальную холодопроизводительность 28 кВт

Водяной охладитель

  • Медно-алюминиевый. Труба для подключения 32 мм.
  • Характеристики воды 6-12 °С
  • Вход. воздуха 50%
t вход. воздуха, оС Расход воздуха, м3/ч
1200 1500 1800
Q, кВт T вых., оС Q, кВт T вых., оС Q, кВт T вых., оС
32 18,4 16,7 21,4 17,7 23,2 17,9
30 15,3 16,2 17,6 17,1 19,9 17,6
28 12,3 15,7 14,2 16,5 16,6 17,2
26 9,5 15,2 11,0 16,0 13,7 17,1

Потери давления по воде

Мощность холодо- производительности ,кВт 10 12 14 16 18 20 22 24 26 28
Расход воды, м3/ч 1,44 1,72 2,0 2,29 2,58 2,87 3,15 3,44 3,73 4,01
Потери давления,кПа 3,8 5,3 7,0 8,8 11,0 13,3 15,6 18,3 21,2 24,2

Чиллер подбирается на максимальную холодопроизводительность 26 кВт.

Максимальный расход воды 4.0 м3/ч с параметрами 6-12 оС

Вентилятор

  • Тип R3G 280AU 11-C1.
  • Выхлоп по оси. Встроенный регулятор скорости вращения.
  • Nпотр.=1,0 кВт, напряжение 380V/50Гц, сила тока I=1,6А, скорость вращения n=3100 об/мин.
  • Характеристики вентилятора даны для максимального режима работы.

Шумоглушитель

  • Пластинчатый
Обозначение Габаритные размеры АхВхh, мм Размер пластин, мм Кол-во пластин, шт. Шумоглe- шение, дБ Общая масса, кг
SD028-1 750х1050х450 200х380х680 3 14 70
SD028-2 1350х1050х450 200х380х1280 3 23 89

Гибкие вставки

  • Размеры живого сечения/длина max-min, мм
  • на всасе: 938х321/150÷110мм
  • на выхлопе: 938х338/150÷110мм

Общие данные

Тип установки Длина без клапана и гибкой вставки, мм Ширина, мм Высота, мм Вес (без ш/глушителя, холод. машины и камеры смешения), кг
FLG028-PW 1200 1050 450 86
FLG028-PE 1390 1050 450 98
FLG028-Kw (Kf) 1390 1050 450 105
Назад к списку
