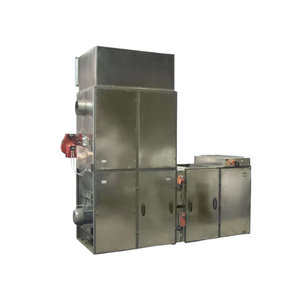

Приточно-вытяжные установки НПМ-200Р/ПВУ
Приточно-вытяжная установка с дизельным теплогенератором НПМ-200Р/ПВУ предназначена для подогрева приточного и рециркуляционного воздуха в системах воздушного отопления помещений категории Г и Д, создания потока горячего воздуха в зоне проведения различных технологических процессов.
Область применения НПМ-200Р/ПВУ
- системы приточно-вытяжной вентиляции;
- окрасочно-сушильные камеры;
- зоны подготовки к окраске;
- сушилки для дерева и других материалов;
- различные технологические процессы.
Приточно-вытяжная установка состоит из следующих основных узлов:
- Приточный блок;
- Вытяжной блок;
- Блок дизельного теплогенератора;
- Блок воздушных клапанов;
- Система управления.
Приточный блок
Представляет собой каркасно-панельную теплоизолированную конструкцию, внутри которой установлен радиальный вентилятор (приточный) и карманный фильтр очистки приточного воздуха (класс очистки EU3).
Вытяжной блок
Представляет собой каркасно-панельную теплоизолированную конструкцию, внутри которой установлен радиальный вентилятор (вытяжной), разделитель приточного и вытяжного воздуха. Вытяжной блок оборудован воздушным клапаном с электроприводом «Belimo» для регулировки количества вытяжного воздуха.
Блок дизельного теплогенератора
Представляет собой каркасно-панельную теплоизолированную конструкцию с установленным внутри теплообменником из нержавеющей стали. Дизельный теплогенератор оборудован жидкотопливной горелкой, фильтром тонкой очистки топлива, термодатчиком. Блок воздушных клапанов представляет собой проставку между приточным и вытяжным блоками. Состоит из приточного клапана и клапана рециркуляции. Воздушные клапаны оборудованы электроприводом «Belimo».
Система управления
Представляет собой электротехнический щит с установленным внутри контроллером, который обеспечивает управление работой исполнительных механизмов ПВУ.
Технические характеристики установки НПМ-200Р/ПВУ
| Блок дизельного теплогенератора | НПМ-200Р |
| Тепловая мощность, кВт | 150-340 |
| Поток воздуха, куб. м/ч | 14000-18000 |
| Расход топлива (не более) , кг/ч | 18 |
| Перепад температур вход/выход (не менее), град.С | 30 |
| Энергопотребление (не более), кВт | 16 |
| Наружный диаметр отводной трубы, мм | 250 |
| Для поворотного воздуховода 90 гр., мм | 1420х1000 |
| Для приточного воздуховода, мм | 1000х600 |
| Для нижнего вытяжного воздуховода, мм | 1000х750 |
| Для верхнего вытяжного воздуховода, мм | 1000х600 |
| Топливо | диз.топливо |
| Длина, L | 370 см 136 см |
| Ширина, B и Высота, H | 250 см |
| Масса, кг (не более) | 1500 |
| Напряжение питания, В | 3х380 |
Комплект поставки установки НПМ-200Р/ПВУ
- Приточный блок;
- Вытяжной блок;
- Дизельный теплогенератор;
- Жидкотопливная горелка “Bentone” B30 A R;
- Электропривод вытяжного клапана AM24-SR или аналогичный;
- Электропривод клапана рециркуляции AF24-SR или аналогичный;
- Система управления. 8. Кассета карманных фильтров предварительной очистки приточного воздуха;
- Термодатчик (термосопротивление) для контроля нагрева теплообменника;
- Термодатчик (термосопротивление) для контроля температуры в помещении;
- Крепёжные детали;
- Руководство по эксплуатации и техническому обслуживанию Установки;
- Руководство по техническому обслуживанию горелки.
