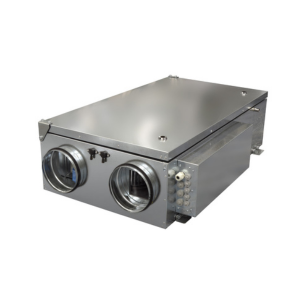

Компактные приточно-вытяжные установки серии ZPVP PW
Компактные приточно-вытяжные установки с пластинчатым рекуператором (подвесное исполнение) серии ZPVP PW.
Приточно-вытяжные установки серии ZPVP PW предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений.
Очистка приточного воздуха происходит при помощи карманного фильтра класса EU5. Подогрев воздуха осуществляется при помощи электрического нагревателя (модели ZPVP PE) либо опционального канального водяного нагревателя (модели ZPVP PW). Для уменьшения энергопотребления используется высокоэффективный пластинчатый рекуператор с эффективностью до 75%. В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху.
Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 25 или 50 мм из базальтовой минеральной ваты.
В установках серии ZPVP PW используются высокопроизводительные вентиляторы с пониженным уровнем шума. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.
Компактные приточно-вытяжные установки ZPVP PW имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.
Основные функции системы автоматики
- Регулирование скорости вентиляторов;
- Регулирование температуры приточного воздуха;
- Двухуровневая защита от замерзания рекуператора;
- Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.);
- Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха;
- Управление приводами воздушных клапанов.
Габаритные размеры ZPVP PW

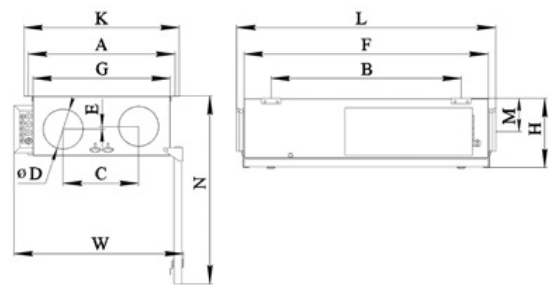

Модели: ZPVP 450 PW, ZPVP 800 PW, ZPVP 1000 PW

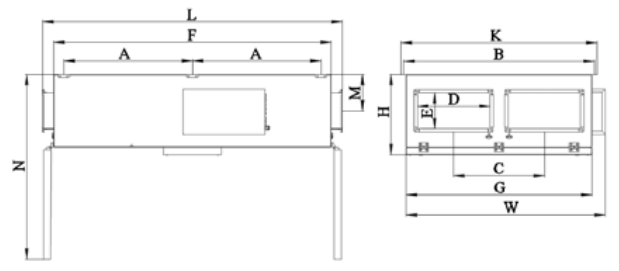

Модели: ZPVP 1500 PW
| Модель | Размеры, мм | ||||||||||||
| A | B | C | D | E | F | G | H | K | L | M | N | W | |
| ZPVP 450 PW | 588 | 755 | 300 | 160 | 11 | 970 | 545 | 275 | 618 | 1050 | 132 | 750 | 675 |
| ZPVP 800 PW | 743 | 985 | 320 | 250 | 0 | 1200 | 700 | 304 | 773 | 1280 | 135 | 935 | 825 |
| ZPVP 1000 PW | 893 | 1285 | 430 | 315 | 0 | 1500 | 850 | 500 | 923 | 1580 | 246 | 1280 | 1015 |
| ZPVP 1500 PW | 880 | 1312 | 620 | 500 | 250 | 1900 | 1270 | 550 | 1342 | 2052 | 250 | 1270 | 1362 |
Технические характеристики ZPVP PW
| Номер графика | Модель установки | Фильтры прит. / вытяж. | Мощность предварительного электронагревателя, кВт | КПД рекуператора, % | Число фаз, напряжение, В(50Гц) / потребляемая мощность, кВт / рабочий ток, А | Рекомендуемый водяной нагреватель. (в комплект поставки установки не входят) |
| 1 | ZPVP 450 PW | EU5/EU3 | 1,2 | 60 | ~1, 230 / 1,78 / 7,8 | ZWA 200x200-3 |
| 2 | ZPVP 800 PW | EU5/EU3 | 1,5 | 60 | ~1, 230 / 2,1 / 9,5 | ZWA 300x300-2 |
| 3 | ZPVP 1000 PW | EU5/EU5 | - | 54 | ~1, 230 / 0,4 / 1,8 | ZWA 400x400-2 |
| 4 | ZPVP 1500 PW | EU5/EU5 | - | 54 | ~1, 230 / 0,46 / 2,0 | ZWS 500x250-2 |

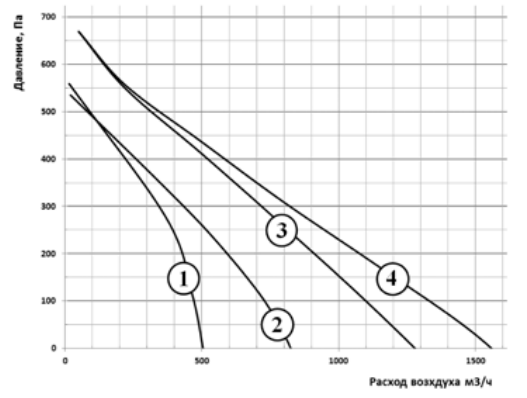

Аэродинамические характеристики ZPVP PW
