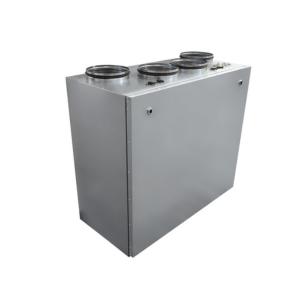

Компактные приточно-вытяжные установки серии ZPVP VE
Установки серии ZPVP VE представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и электрическим нагревателем.
Приточно-вытяжные установки серии ZPVP VE предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха.
Очистка приточного воздуха происходит при помощи карманного фильтра класса EU5. Подогрев воздуха осуществляется при помощи электрического нагревателя. Для уменьшения энергопотребления используется высокоэффективный пластинчатый рекуператор с эффективностью до 75%.
В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху.
Установка оснащена встроенной системой управления, которая обеспечивает стабильную работу установки. Установки могут применяться в вентиляции жилых, административных и производственных помещений.
Корпус выполнен из листовой оцинкованной стали. Звуко- теплоизоляция корпуса толщиной 25 или 50 мм из базальтовой минеральной ваты.
В установках серии ZPVP VE используются высокопроизводительные вентиляторы с пониженным уровнем шума. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

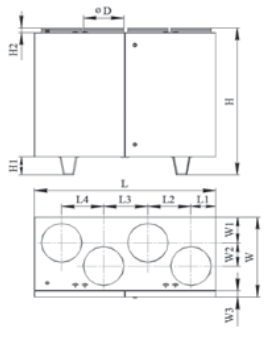

Габаритные размеры ZPVP VE
| Модель | Размеры, мм | Вес, кг | ||||||||||||
| L | L1 | L2 | L3 | L4 | H | H1 | H2 | W | W1 | W2 | W3 | D | ||
| ZPVP 450 VE | 900 | 130 | 205 | 230 | 205 | 855 | - | 40 | 355 | 120 | 80 | 30 | 160 | 68 |
| ZPVP 800 VE | 950 | 130 | 230 | 240 | 218 | 900 | - | 40 | 465 | 160 | 120 | 30 | 200 | 82 |
| ZPVP 1000 VE | 1400 | 190 | 333 | 342 | 325 | 1185 | 145 | 40 | 645 | 208 | 187 | 50 | 315 | 150 |
| ZPVP 1500 VE | 1400 | 190 | 333 | 342 | 325 | 1185 | 145 | 40 | 645 | 208 | 187 | 50 | 315 | 150 |
| ZPVP 2000 VE | 1650 | 225 | 395 | 410 | 395 | 1285 | 145 | 40 | 790 | 250 | 248 | 50 | 400 | 260 |
Технические характеристики ZPVP VE
| Номер графика | Модель установки | Фильтры прит. / вытяж. | Мощность предварительного электронагревателя, кВт | Мощность электрического нагревателя, кВт | КПД рекуператора, % | Число фаз, напряжение, В(50Гц) / потребляемая мощность, кВт / рабочий ток, А |
| 1 | ZPVP 450 VE | EU5/EU3 | 1,2 | 2,4 | 60 | ~1, 230 / 4,1 / 17,5 |
| 2 | ZPVP 800 VE | EU5/EU3 | 1,2 | 3,0 | 60 | ~1, 230 / 4,8 / 21,9 |
| 3 | ZPVP 1000 VE | EU5/EU5 | - | 6,0 | 54 | ~3, 400 / 6,5 / 10,5 |
| 4 | ZPVP 1500 VE | EU5/EU5 | - | 9,0 | 54 | ~3, 400 / 9,7 / 15,9 |
| 5 | ZPVP 2000 VE | EU5/EU5 | - | 15,0 | 54 | ~3, 400 / 16,3 / 27,3 |

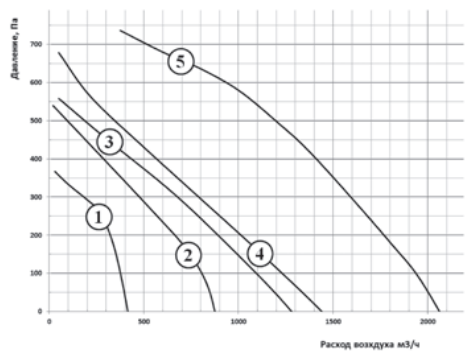

Аэродинамические характеристики ZPVP VE
