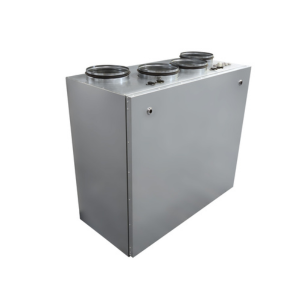

Компактные приточно-вытяжные установки серии ZPVP VW
Установки серии ZPVP VW представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и водяным нагревателем. Приточно-вытяжные установки серии ZPVP VW предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха.
Очистка приточного воздуха происходит при помощи карманного фильтра класса EU5. Подогрев воздуха осуществляется при помощи водяного нагревателя. Для уменьшения энергопотребления используется высокоэффективный пластинчатый рекуператор с эффективностью до 75 %. В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху.
Установка оснащена встроенной системой управления, которая обеспечивает стабильную работу установки. Установки могут применяться в вентиляции жилых, административных и производственных помещений.
Корпус выполнен из листовой оцинкованной стали. Звуко- теплоизоляция корпуса толщиной 25 или 50 мм из базальтовой минеральной ваты.
В установках серии ZPVP VW используются высокопроизводительные вентиляторы с пониженным уровнем шума. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

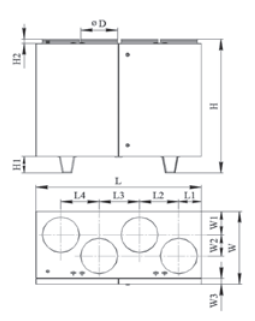

Габаритные размеры ZPVP VW
| Модель | Размеры, мм | Вес, кг | ||||||||||||
| L | L1 | L2 | L3 | L4 | H | H1 | H2 | W | W1 | W2 | W3 | D | ||
| ZPVP 450 VW | 900 | 130 | 205 | 230 | 205 | 855 | - | 40 | 355 | 120 | 80 | 30 | 160 | 68 |
| ZPVP 800 VW | 950 | 130 | 230 | 240 | 218 | 900 | - | 40 | 465 | 160 | 120 | 30 | 200 | 82 |
| ZPVP 1000 VW | 1400 | 190 | 333 | 342 | 325 | 1185 | 145 | 40 | 645 | 208 | 187 | 50 | 315 | 150 |
| ZPVP 1500 VW | 1400 | 190 | 333 | 342 | 325 | 1185 | 145 | 40 | 645 | 208 | 187 | 50 | 315 | 150 |
| ZPVP 2000 VW | 1650 | 225 | 395 | 410 | 395 | 1285 | 145 | 40 | 790 | 250 | 248 | 50 | 400 | 260 |
Технические характеристики ZPVP VW
| Номер графика | Модель установки | Фильтры прит. / вытяж. | Мощность предварительного электронагревателя, кВт | КПД рекуператора, % | Число фаз, напряжение, В(50Гц) / потребляемая мощность, кВт / рабочий ток, А |
| 1 | ZPVP 450 VW | EU5/EU3 | 1,2 | 60 | ~1, 230 / 1,78 / 7,8 |
| 2 | ZPVP 800 VW | EU5/EU3 | 1,2 | 60 | ~1, 230 / 1,8 / 8,2 |
| 3 | ZPVP 1000 VW | EU5/EU5 | - | 54 | ~1, 230 / 0,4 / 1,8 |
| 4 | ZPVP 1500 VW | EU5/EU5 | - | 54 | ~1, 230 / 0,46 / 2,0 |
| 5 | ZPVP 2000 VW | EU5/EU5 | - | 54 | ~1, 230/ 1,1 / 8,1 |

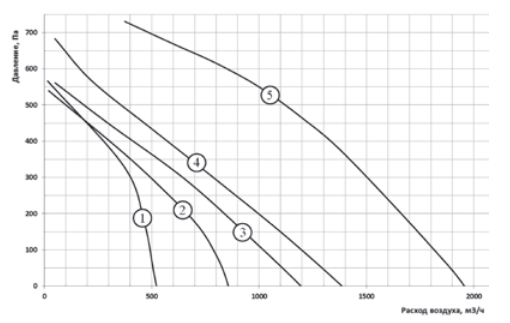

Аэродинамические характеристики ZPVP VW
