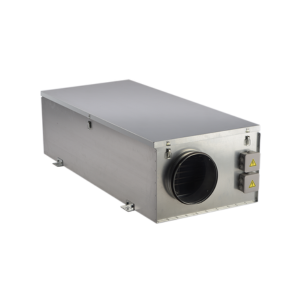

Компактные приточные установки серии ZPW
Компактные приточные установки серии ZPW предназначены для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших и средних объемов: офисы, магазины, квартиры и т.д.
Установки можно устанавливать непосредственно в обслуживаемом помещении, в т.ч. за подвесным потолком.
Установки серий ZPW изготавливаются в компактном звукотеплоизолированном корпусе из листовой оцинкованной стали. Толщина изоляции из базальтовой минеральной ваты 50 мм.
Вентилятор установки оборудован высокоэффективной крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором. Уплотненные шариковые подшипники двигателя не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателя вентилятора осуществляется термоконтактами, требующими подключения внешнего защитного термореле.
В установке используется водяной нагреватель с теплообменником из медных труб с алюминиевым оребрением. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением.
Пайка калачей теплообменников осуществляется припоем с 5% содержанием серебра, что обеспечивает высокое качество паяных деталей.
В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси. Максимальные рабочие температура/давление составляют 100 °С/16 бар или 150 °С/10 бар.
Нагреватель испытан на герметичность при давлении 30 бар. Установка оснащена карманным фильтром класса EU5. Установка предназначена для монтажа непосредственно к круглым воздуховодам.
Присоединительные патрубки имеют резиновые уплотнения. Установку рекомендуется комплектовать модулем управления АБК и смесительным узлом MST.
Диапазон изменения температуры составляет 0-40 °С. Каждая установка тестируется на предприятии-изготовителе

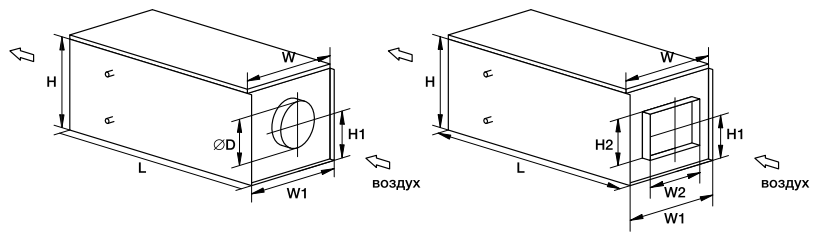

Габаритные размеры ZPW
| Модель | Размеры, мм | Вес, кг | |||||||
| W | W1 | H1 | L | H | D | H2 | W2 | ||
| ZPW 2000 | 614 | 610 | 198 | 1350 | 400 | 250 | - | - | 75 |
| ZPW 3000 | 704 | 700 | 256 | 1450 | 500 | 315 | - | - | 98 |
| ZPW 4000 | 824 | 820 | 239 | 1450 | 500 | - | 300 | 500 | 103 |
| ZPW 6000 | 924 | 920 | 300 | 1650 | 600 | - | 350 | 600 | 175 |
Технические характеристики ZPW
| Модель | Макс. расход воздуха, м3/ч | Макс. давление, Па | Водяной нагреватель | Вентилятор | Схема электриче- ских соединений | Модель шкафа управления | ||
| Мощность, кВт | Напряжение, В/частота, Гц/ число фаз | Частота вращения, об./мин | Потребляемая мощность, кВт/сила тока, А | |||||
| ZPW 2000/14 L1 | 1540 | 340 | 13,6 | 230/50/1 | 1190 | 0,69/3,00 | 1 | ZCS-W-V1 |
| ZPW 2000/14 L3 | 1620 | 340 | 13,6 | 400/50/3 | 1380 | 0,93/1,90 | 2 | ZCS-W-Y1 |
| ZPW 3000/27 L1 | 2600 | 430 | 27,2 | 230/50/1 | 1210 | 1,15/5,10 | 1 | ZCS-W-V1 |
| ZPW 3000/27 L3 | 2790 | 440 | 27,2 | 400/50/3 | 1310 | 1,50/2,60 | 2 | ZCS-W-Y1 |
| ZPW 4000/41 L1 | 3770 | 590 | 40,8 | 230/50/1 | 1340 | 2,50/11,0 | 1 | ZCS-W-V3 |
| ZPW 4000/41 L3 | 3740 | 560 | 40,8 | 400/50/3 | 1300 | 2,50/4,10 | 2 | ZCS-W-Y3 |
| ZPW 6000/54 L3 | 5940 | 710 | 54,0 | 230/50/1 | 1320 | 3,70/6,00 | 2 | ZCS-W-Y4 |
