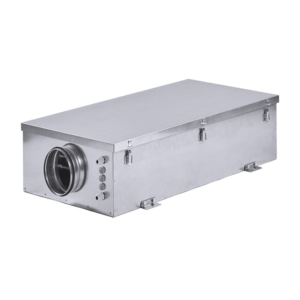

Компактные приточные установки ZPE/ZPW INT

Заказать
Заказать

Компактные приточные установки ZPE/ZPW INT со встроенной автоматикой предназначены для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших и средних объемов: офисы, магазины, квартиры и т.д.

Установки можно устанавливать непосредственно в обслуживаемом помещении, в т.ч. за подвесным потолком.

Установки серии ZPE INT представляют собой моноблочную компактную приточную установку с электрическим нагревателем. Установка серии ZPW INT представляет собой моноблочную компактную приточную установку с водяным нагревателем.

Очистка приточного воздуха происходит при помощи кассетного фильтра класса G4. Подогрев воздуха осуществляется при помощи электрического или водяного нагревателя.

Установка оснащена встроенной системой управления, которая обеспечивает стабильную работу установки. Установки могут применяться в вентиляции жилых, административных и производственных помещений.

Корпус выполнен из листовой оцинкованной стали. Звуко- теплоизоляция корпуса толщиной 25 мм из базальтовой минеральной ваты.

В установках серии ZPE/ZPW INT используются высокопроизводительные вентиляторы с пониженным уровнем шума. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

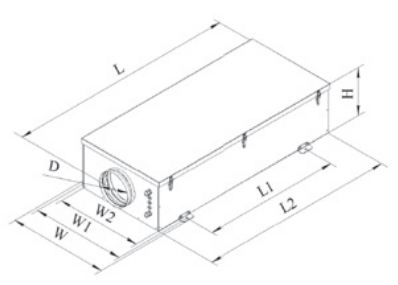

Габаритные размеры ZPE/ZPW INT

Модель установки Размеры, мм Вес, кг
L L1 L2 W W1 W2 H D
ZPE 600 1060 627 1000 602 573 530 252 160 33
ZPE 1200 1260 837 1200 602 573 530 302 200 42

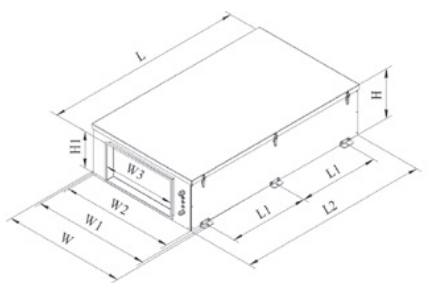

Модель установки Размеры, мм Вес, кг
L L1 L2 W W1 W2 W3 H H1
ZPE 1400/ZPW 1600 1370 543 1300 833 803 760 500 342 250 66/74

Технические характеристики ZPE/ZPW INT

Номер графика Модель установки Фильтр Мощность вентилятора, кВт Рабочий ток вентилятора, А Частота вращения вентилятора, об/мин Мощность нагревателя, кВт Число фаз, напряжение, В (50 Гц) Потребляемая мощность установки,  кВт / Рабочий ток, А
1 ZPE 600 G4 0,085 0,37 2500 1,2 ~1, 230 1,3/5,9
2,4 ~1, 230 2,5/11,2
5,0 ~2, 400 5,1/11,6
2 ZPE 1200 G4 0,154 0,67 2440 2,4 ~1, 230 2,61/11,2
5,0 ~2, 400 5,21/11,7
9,0 ~3, 400 9,21/13,9
3 ZPE 1400 G4 0,2 0,9 2500 6,0 ~2, 400 6,29/13,9
9,0 ~3, 400 9,29/13,9
15,0 ~3, 400 15,29/23,0
4 ZPW 1600 G4 0,2 0,9 2500 17,0 ~1, 230 0,25/0,90

Характеристики водяного теплообменника

Модель установки Расход воздуха, м³/ч Температура наруж. воздуха, ˚C Температурный график воды 80/60
Темп-ра воздуха на выходе, ˚C Мощность, кВт Расход воды, м³/ч Падение давления воды, кПа Условный диаметр присоед. труб
ZPW 1600/1 INT 500 -28 20 8 0,35 1 1ˮ
1000 -28 20 16 0,7 4,5 1ˮ

Акустические характеристики установок

Модель установки LWA к окружению, дБ(А)
Общ. Октавные полосы частот, Гц
125 250 500 1000 2000 4000 8000
ZPE 600 44 35 38 40 36 32 28 20
ZPE 1200 55 45 47 51 48 45 40 34
ZPE 1400/ZPW 1600 55 45 48 50 48 46 41 37

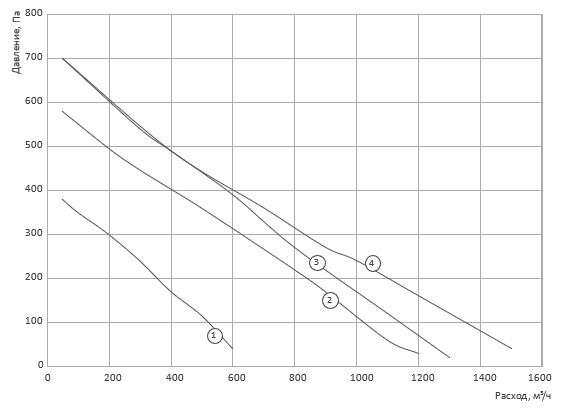

Аэродинамические характеристики для приточного воздуха
