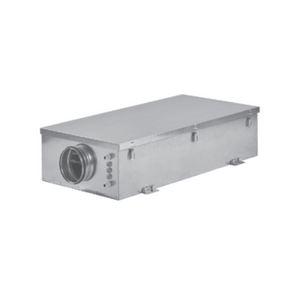

Приточные установки Tribwerk Flat УРАЛ

Заказать
Заказать

Приточно-вытяжные установки серии Tribwerk Flat УРАЛ предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха.

  • серия Tribwerk Flat - с электрическим нагревателем;
  • серия Tribwerk Flat W - с водяным нагревателем.

Очистка приточного воздуха происходит при помощи кассетного фильтра класса G4.

Подогрев воздуха осуществляется при помощи электрического или водяного нагревателя.

Установка оснащена встроенной системой управления, которая обеспечивает стабильную работу установки.

Установки могут применяться в вентиляции жилых, административных и производственных помещений.

Особенности Tribwerk Flat УРАЛ

  • Корпус выполнен из листовой оцинкованной стали;
  • Звуко- теплоизоляция корпуса толщиной 25 мм из базальтовой минеральной ваты;
  • Используются высокопроизводительные вентиляторы с пониженным уровнем шума;
  • Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

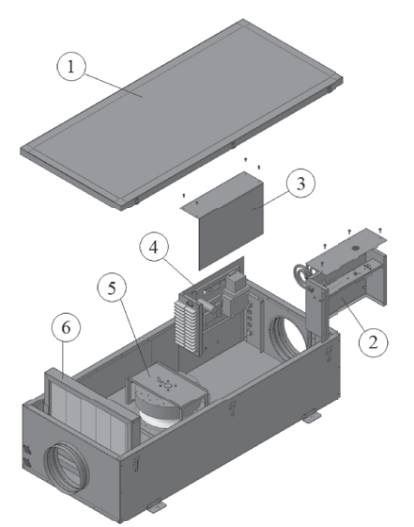

Конструкция Tribwerk Flat УРАЛ

  1. Крышка;
  2. Нагреватель;
  3. Крышка автоматики;
  4. Панель автоматики;
  5. Вентилятор;
  6. Фильтр.

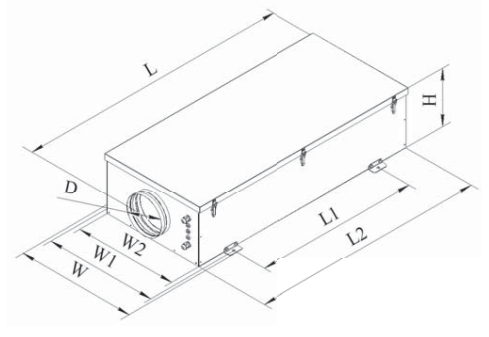

Габаритные размеры Tribwerk Flat УРАЛ

Модель установки Размеры, мм Вес, кг
L L1 L2 W W1 W2 H D
Tribwerk Flat 350 УРАЛ 1060 627 1000 602 573 530 252 160 33
Tribwerk Flat 700 УРАЛ 1260 837 1200 602 573 530 302 200 42

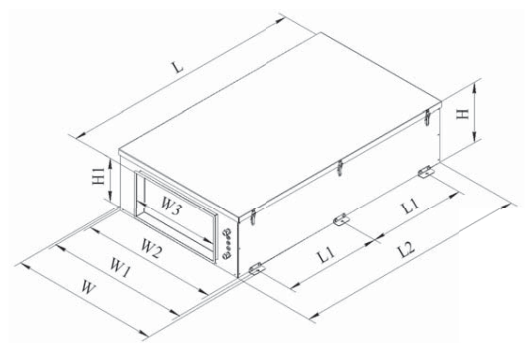

Модель установки Размеры, мм Вес, кг
L L1 L2 W W1 W2 W3 H H1
Tribwerk Flat 1100/-W УРАЛ 1370 543 1300 833 803 760 500 255 250 66 / 74

Технические характеристики Tribwerk Flat УРАЛ

Модель установки Фильтр Мощность вентилятора, кВт Рабочий ток вентилятора, А Частота вращения вентилятора, об/ мин Мощность  нагревателя, кВт Число фаз , напряжение, В (50Гц) Потребляемая мощ- ность установки, кВт / рабочий ток, А
Tribwerk Flat 350 УРАЛ G4 0,1 0,44 2500 1,2 ~1, 230 1,3 / 5,9
2,4 ~1, 230 2,5 / 11,4
5,0 ~2, 400 5,1 / 13,0
Tribwerk Flat 700 УРАЛ G4 0,21 0,94 2450 2,4 ~1, 230 2,61 / 11,2
5,0 ~2, 400 5,21 / 12,8
9,0 ~3, 400 9,21 / 13,9
Tribwerk Flat 1100 УРАЛ G4 0,29 1,25 2250 6,0 ~2, 400 6,29 / 15,3
9,0 ~3, 400 9,29 / 14,0
15,0 ~3, 400 15,29 / 23,0
Tribwerk Flat 1100 W УРАЛ G4 0,29 1,25 2250 17,0 ~1, 230 0,3 / 1,25

Характеристики водяного теплообменника

Модель установки Расход воздуха, м3/ч Темпер. вход. воздуха, °С   Температурный график 80/60
Темпер. выход. воздуха, °С Мощность, кВт Расход воды, м3/ч Падение давления воды, кПа Условный диаметр присоед. труб
Tribwerk Flat 1100 W УРАЛ 500 -28 20 8 0,35 1 1"
1000 -28 20 16 0,7 4,5 1"



Модель Расход воздуха, м3/ч Мощность и электропитание, кВт/В, ф. (50 Гц) Уровень звукового давления на расст.
макс. мин. нагреватель вентилятор 1м, дБ(А)
Tribwerk Flat 160/1-1,2/1 480   1,2/230, 1 0,15/230, 1 32
Tribwerk Flat 160/1-2,4/1   2,4/230, 1 0,15/230, 1
Tribwerk Flat 160/1-3,0/1 105 3,0/230, 1 0,15/230, 1
Tribwerk Flat 160/1-5,0/2   5,0/400, 2 0,15/230, 1
Tribwerk Flat 200/1-3,0/1     3,0/230, 1 0,16/230, 1 35
Tribwerk Flat 200/1-5,0/2 630 165 5,0/400, 2 0,16/230, 1
Tribwerk Flat 200/1-6,0/3     6,0/400, 3 0,16/230, 1
Tribwerk Flat 250/1-3,0/1 780 255 3,0/230, 1 0,17/230, 1 37
Tribwerk Flat 250/1-6,0/2 6,0/400, 2 0,17/230, 1
Tribwerk Flat 250/1-9,0/3 9,0/400, 3 0,17/230, 1
Tribwerk Flat 315/1-3,0/1     3,0/230, 1 0,26/230, 1 44
Tribwerk Flat 315/1-6,0/2     6,0/400, 2 0,26/230, 1
Tribwerk Flat 315/1-9,0/3 1350 415 9,0/400, 3 0,26/230, 1
Tribwerk Flat 315/1-12,0/3     12,0/400, 3 0,26/230, 1

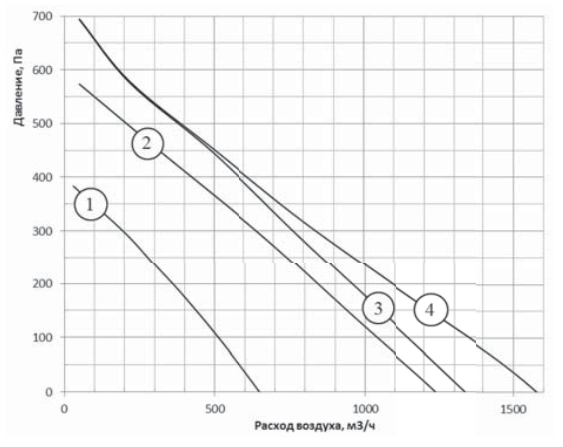

Аэродинамические характеристики Tribwerk Flat УРАЛ

Монтаж Tribwerk Flat УРАЛ

Установки поставляются готовыми к подключению и устанавливаются внутри помещения. При наружной установке необходимо предусмотреть защиту от внешних воздействий.

Монтаж и подключение выполняется компетентным персоналом. Датчик температуры приточного воздуха монтировать в воздуховоде как можно дальше от установки, но до первого поворота или отвода.

Подключать воздуховоды к фланцам установки при помощи быстросъемных хомутов, следуя указаниям на корпусе установки.

Техническая документация на приточные установки Tribwerk Flat УРАЛ
