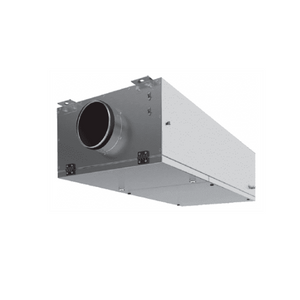

Универсальная приточная установка SUPК-E
Универсальная приточная установка SUPК-E изготавливаются с корпусом из оцинкованной стали.
В компактном теплоизолированном корпусе (толщина изоляции 30 мм) размещены:
- фильтр (в качестве фильтрующего элемента применяется плоский фильтр класса очистки G3)
- вентилятор (корпус вентилятора - пластиковый, стальное рабочее колесо)
- водяной или электрический воздухонагреватель.
Особенности приточной установка SUPК-E
- нагреватель изготавливается в вариантах: 2, 4, 6 или 12 кВт;
- ТЭНы применяются W-образные, номинальная мощность одного - 2кВт;
- при подключении к однофазной сети («фаза» и «ноль») более чем одного ТЭНа используется параллельная схема подключения;
- при трехфазном подключении схема - «звезда».
Монтаж приточной установка SUPК-E
- для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны;
- для подсоединения к системе воздуховодов имеются один вход, один выход Ø200;
- рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами.
Функции приточной установка SUPК-E
- Управление с помощью пульта дистанционного управления с ЖК дисплеем,
- энергонезависимые часы реального времени и многофункциональный таймер,
- управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры воздуха,
- контроль основных технологических параметров и выявление аварийных ситуаций.
Управление вентиляционной установкой осуществляется по заданной программе, включающей в себя:
- автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой;
- плавное управление (ШИМ) электрическим подогревателем с ограничением максимальной мощности;
- контроль состояния датчика температуры;
- контроль двигателя вентилятора;
- контроль загрязнения фильтра;
- работу по таймеру.

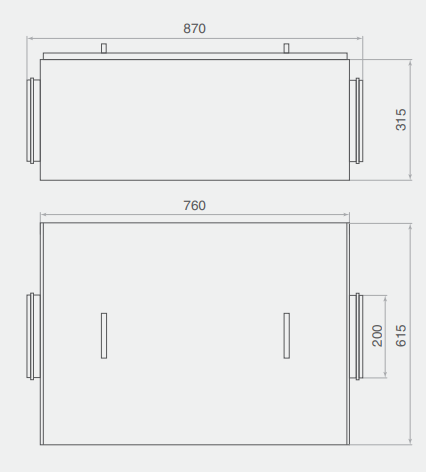

Габаритные размеры приточной установка SUPК-E
Технические характеристики приточной установка SUPК-E
| Тип установки | Напряжение, В/Гц | Ток, А | Мощность вентилятора, Вт | Мощность нагревателя, кВт | Ном. мощность, Вт | Вес, кг |
| SUPК-E 2 | 230/50 | 10,6 | 222 | 2 | 2500 | 33,5 |
| SUPК-E 2 | 230/50 | 10,6 | 261 | 2 | 2500 | 33,5 |
| SUPК-E 2 | 230/50 | 10,6 | 355 | 2 | 2500 | 33,5 |
| SUPК-E 4 | 230/50 | 20 | 222 | 4 | 4500 | 33,8 |
| SUPК-E 4 | 230/50 | 20 | 261 | 4 | 4500 | 33,8 |
| SUPК-E 4 | 230/50 | 20 | 355 | 4 | 4500 | 33,8 |
| SUPК-E 6 | 230/50 | 28,5 | 222 | 6 | 6500 | 34,1 |
| SUPК-E 6 | 230/50 / 380/50 | 28,5 / 10,6 | 261 | 6 | 6500 | 34,1 |
| SUPК-E 6 | 380/50 | 10,6 | 355 | 6 | 6500 | 34,1 |
| SUPК-E 12 | 380/50 | 20 | 261 | 12 | 12500 | 35,0 |
| SUPК-E 12 | 380/50 | 20 | 355 | 12 | 12500 | 35,0 |

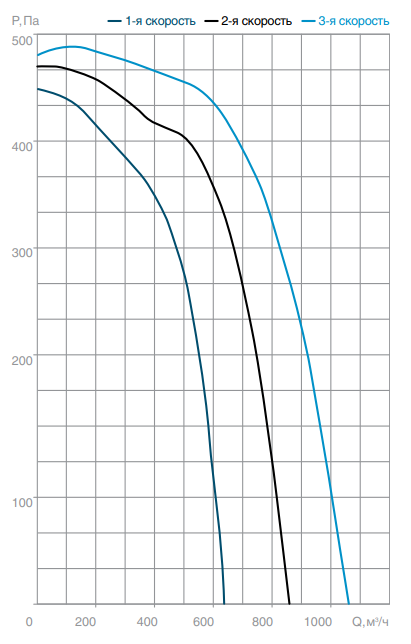

Аэродинамические характеристики приточной установка SUPК-E

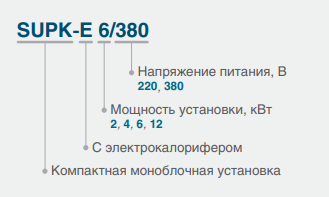

Схема обозначения
Датчики
- Канальный датчик температуры (Для измерения температуры к управляющим блокам подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm. Применяется для контроля температуры в воздуховоде);
- Датчик температуры в помещении (установлен в панеле управления Z033);
- Дифференциальные датчики давления (подключаются к блокам управления для сигнализации засорения воздушного фильтра и перепада давления на вентиляторе).
