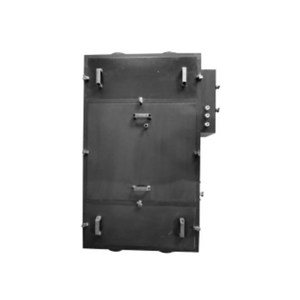

Универсальная приточная установка SUPК-E-P
Универсальная приточная установка SUPК-E-P предназначена для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских.
Конструкция приточной установки SUPК-E-P:
- вентилятор (пластиковый корпус, стальное рабочее колесо);
- пластинчатый рекуператор;
- фильтр (плоский, класса очистки E3);
- электронагреватель (три варианта: 2/4/6 кВт).
Особенности приточной установки SUPК-E-P:
- ТЭНы W-образные, номинальная мощность одного ТЭНа — 2 кВт;
- при подключении к однофазной сети («фаза» и «ноль») более чем одного ТЭНа используется параллельная схема подключения;
- при трехфазном подключении схема соединения ТЭНов — «звезда»;
- производительность установки: до 800 м3 /час.
Монтаж приточной установки SUPК-E-P
- для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны;
- для подсоединения к системе воздуховодов имеются два входа и два выхода Ø200.
Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами.

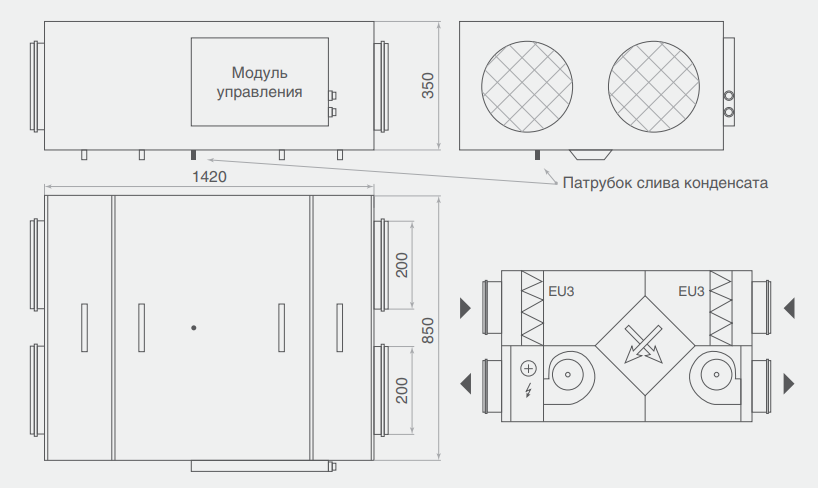

Габаритные размеры универсальной приточной установки SUPК-E-P
Технические характеристики универсальной приточной установки SUPК-E-P
| Тип установки | Напряж., В/Гц | Ток, А | Мощн. вент., Вт | Мощн. нагр., кВт | Ном. мощн., Вт | Вес, кг |
| SUPК- E2-P-800 | 230/50 | 10,6 | 222/ 261/355 | 2 | 2500 | 80,0 |
| SUPК- E4-P-800 | 230/50 | 20,0 | 222/ 261/355 | 4 | 4500 | 80,3 |
| SUPК- E6-P-800 | 230/50 | 28,5 | 261 | 6 | 6500 | 80,5 |
| 380/50 | 10,6 | 355 | 6 | 6500 | 80,5 |

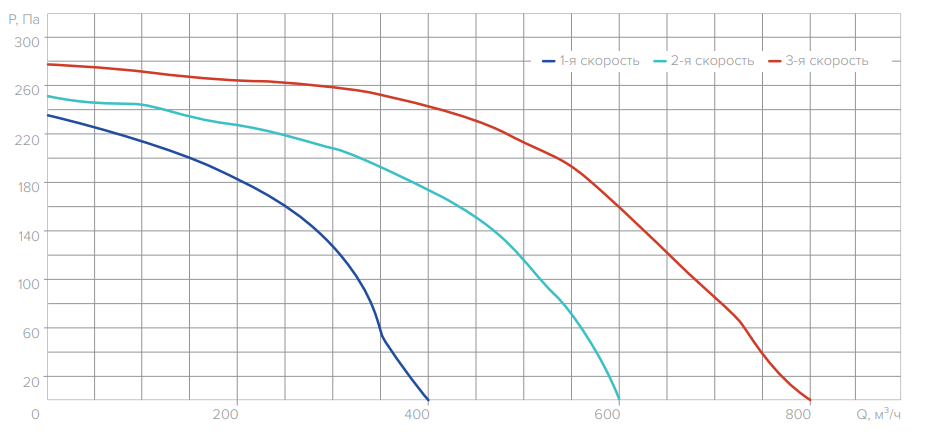

Аэродинамические характеристики универсальной приточной установки SUPК-E-P

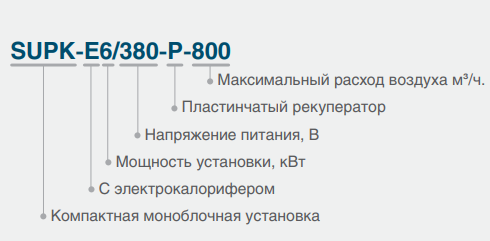

Схема обозначения
