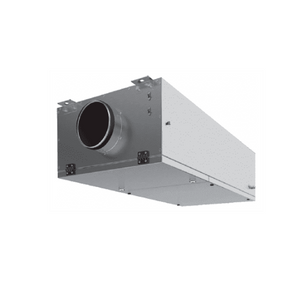

Универсальная приточная установка SUPК-W
Универсальная приточная установка SUPК-W предназначена для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских.
Конструкция приточная установка SUPК-W
- фильтр (в качестве фильтрующего элемента применяется плоский фильтр класса очистки G3);
- вентилятор (корпус вентилятора - пластиковый, стальное рабочее колесо);
- водяной или электрический воздухонагреватель.
Особенности приточной установки SUPК-W
- в качестве водяного теплообменника применяется медно-алюминиевый пластинчатый теплообменник;
- в качестве теплоносителя может применяться вода или незамерзающие смеси;
- максимальная температура теплоносителя - 150°С;
- максимальное давление 1,5МПа, размеры теплообменника - 400х200;
- производительность - до 1000 м3 /час;
- предусмотрены отверстия для спуска воздуха и слива воды;
- для регулирования температуры приточного воздуха предусмотрен узел терморегулирования.
Монтаж приточной установки SUPК-W
- для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны;
- для подсоединения к системе воздуховодов имеются один вход,один выход Ø 200;
- рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами.
Функции приточной установки SUPК-W

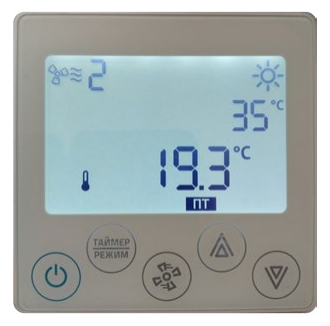

- Управление с помощью пульта дистанционного управления с ЖКдисплеем;
- Энергонезависимые часы реального времени и многофункциональный таймер;
- Контроль основных технологических параметров и выявление аварийных ситуаций.
Управление вентиляционной установкой осуществляется по заданной программе, включающей в себя:
- автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой;
- плавное управление (ПИ-регулятор) расходом теплоносителя с помощью узла терморегулирования SUS с электроприводом 0-10В;
- контроль состояния датчиков температуры;
- контроль двигателя вентилятора;
- контроль загрязнения фильтра;
- работу по таймеру;
- контроль основных технологических параметров и выявление аварийных ситуаций;
- многоступенчатая защита теплообменника от замерзания;
- «мягкий» предварительный прогрев;
- плавный переход на рабочий режим.

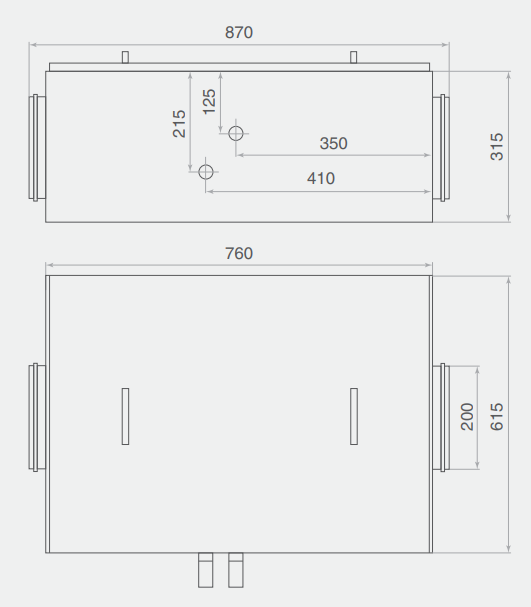

Габаритные размеры приточной установки SUPК-W
Технические характеристики приточной установки SUPК-W
| Расход воздуха, м3/час | Температура воды, °С | Температура воздуха, °С | Расход воды, м3/час | Гидравлическое сопротивление, кПа | Теплопроизводительность, кВт |
| 400 | 90/70 | -28/+32 | 430 | 9,3 | 9,66 |
| 400 | 70/50 | -28/+20 | 340 | 6,7 | 7,73 |
| 800 | 90/70 | -28/+20 | 690 | 21,4 | 15,5 |
| 800 | 70/50 | -15/+19 | 460 | 11,1 | 10,4 |
| 1000 | 90/70 | -20/+22 | 730 | 23,7 | 16,4 |
| 1000 | 70/50 | -10/+19 | 490 | 12,5 | 11,0 |
| Напряжение, В/Гц | Мощность вентилятора, Вт | Мощность нагревателя, кВт | Ном. мощность, Вт | Вес, кг |
| 230/50 | 222/261/355 | 23 | 700 | 40 |

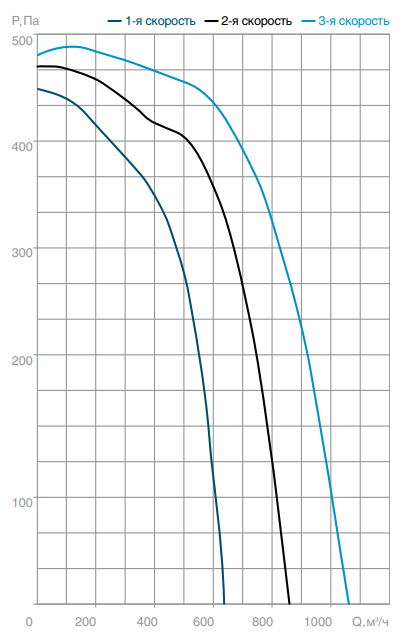

Аэродинамические характеристики приточной установки SUPК-W
Датчики
- Канальный датчик температуры (применяется для измерения температуры, к блокам управления подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm.);
- Датчик температуры воды накладной (применяется для контроля температуры воды на выходе из теплообменника, к блокам управления подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm.);
- Датчик температуры в помещении (установлен в панеле управления Z033.);
- Морозозащитный термостат по воздуху (применяется для защиты от замерзания по воздуху);
- Дифференциальные датчики давления (подключаются к блокам управления для сигнализации засорения воздушного фильтра и перепада давления на вентиляторе).
