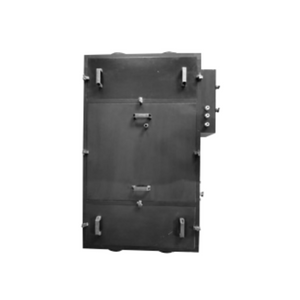

Универсальная приточная установка SUPK-W-P
Универсальная приточная установка SUPK-W-P предназначена для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских.
Конструкция установка SUPK-W-P:
- вентилятор (пластиковый корпус, стальное рабочее колесо);
- пластинчатый рекуператор;
- фильтр (плоский, класса очистки G4);
- водяной воздухонагреватель.
Для регулирования температуры приточного воздуха применяется узел терморегулирования.
Особенности установка SUPK-W-P
- в водяном нагревателе применяется медно-алюминиевый пластинчатый теплообменник 400х200;
- в качестве теплоносителя может применяться вода или незамерзающие смеси;
- максимальная температура теплоносителя -110°С;
- максимальное давление 1,5 МПа;
- производительность установки - до 850 м3 /час.
Монтаж установка SUPK-W-P
- для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны;
- для подсоединения к системе воздуховодов имеются один вход, один выход диаметром 200.

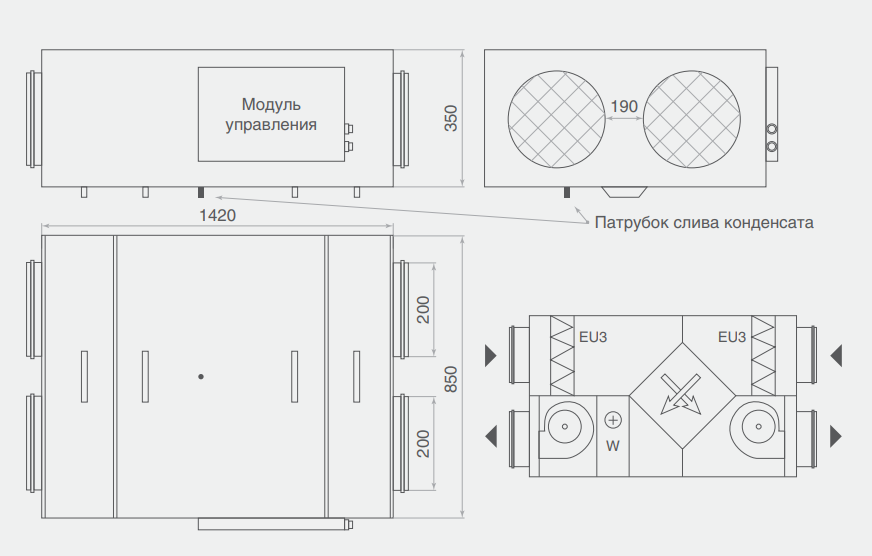

Габаритные размеры универсальной приточной установки SUPK-W-P
Технические характеристики универсальной приточной установки SUPK-W-P
| Тип установки | Напряжение, В/Гц | Мощность вент., Вт | Мощность нагр., кВт | Ном. мощность, Вт | Вес, кг |
| SUPK- W-P-850 | 230/50 | 261 | 23 | 700 | 85 |
| 355 |
| Расход воздуха, м3/час | Температура воды, °С | Температура воздуха, °С | Расход воды, м3/ час | Гидравлическое сопр., кПа | Теплопроизводительность, кВт |
| 400 | 90/70 | -28/+32 | 430 | 9,3 | 9,66 |
| 400 | 70/50 | -28/+20 | 340 | 6,7 | 7,73 |
| 800 | 90/70 | -28/+20 | 690 | 21,4 | 15,5 |
| 800 | 70/50 | -15/+19 | 460 | 11,1 | 10,4 |

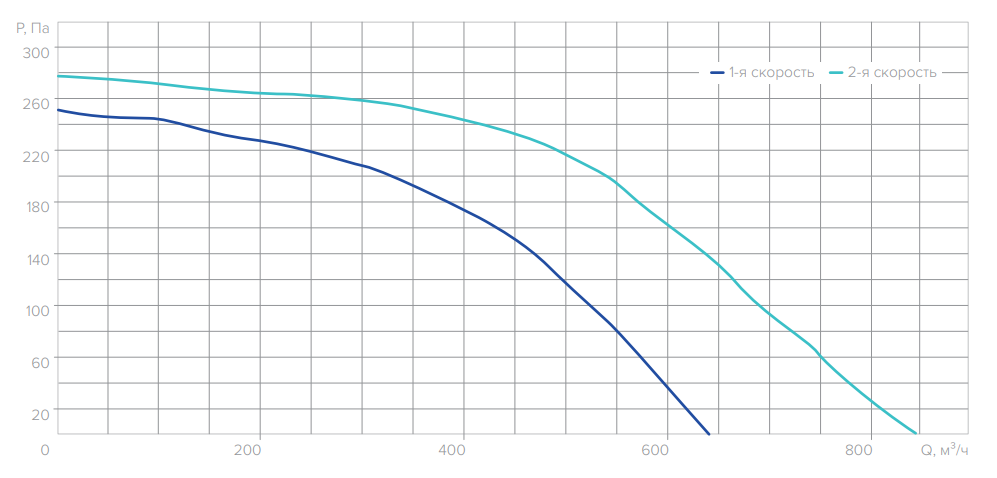

Аэродинамические характеристики универсальной приточной установки SUPK-W-P

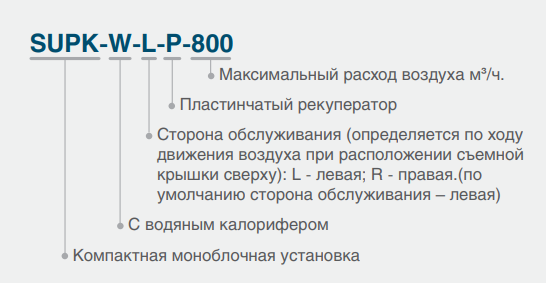

Схема обозначения универсальной приточной установки SUPK-W-P
