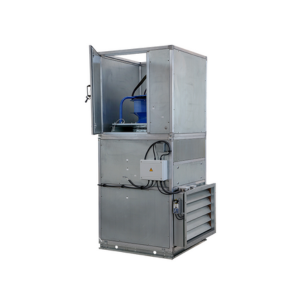

Вертикальные вентиляционно-отопительные установки VLG, VLG-R

Вентиляционно-отопительные установки серии VLG применяются в составе систем вентиляции и обогрева помещений различного назначения – административных, коммерческих, промышленных и общественных объектов.

Оборудование может работать как в режиме подачи свежего воздуха, так и выполнять функции отопления, используя рециркуляцию воздуха в объеме до 100%.

Конструктивные особенности

Модельный ряд VLG разработан на основе модульной концепции установок серии KLG. Компоновка осуществляется из заранее заданного набора секций четырёх типоразмеров: 020, 032, 063 и 100. Установки не предусматривают свободную конфигурацию.

Монтаж возможен только в вертикальном положении, что обеспечивает удобство размещения в условиях ограниченного пространства.

Состав стандартных секций

Корпус

Корпус установки состоит из двух основных блоков. В верхней части размещается вентиляторная секция ВСт, а нижняя часть включает в себя камеру смешения, оборудованную одним или двумя клапанами, фильтрующий элемент, теплообменник и пустую секцию.

Смесительная или заборная секция

Смесительная секция используется при подаче смеси наружного и рециркуляционного воздуха. При необходимости может быть укомплектована поддоном для отвода конденсата. При наличии этой секции установка маркируется как VLG-R.

Воздушный фильтр

Применяется панельный фильтр с фильтрующим материалом ФРНК-ПТ, обеспечивающим степень очистки G4.

Нагреватель

В качестве теплообменного элемента может использоваться калорифер типа КСк с водяным или гликолевым теплоносителем. Альтернативный вариант — электрический нагреватель с оребренными трубчатыми элементами из жаропрочной стали.

Вентилятор

Вентиляторный блок представлен вертикальным вентилятором типа ВСт, встроенным в конструкцию верхнего блока установки.

Габаритные размеры VLG, VLG-R

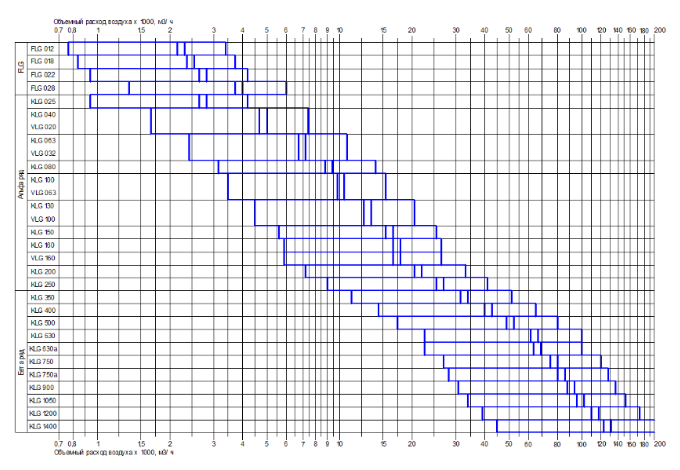

Рабочие диапазоны расходов воздуха
