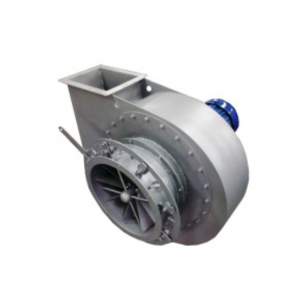

Дымосос Д-5

Дымосос Д-5 применяется для отвода дымовых газов от технологического оборудования при сжигании различных видов топлива.

Он используется в промышленных системах вентиляции и теплотехнических установках, обеспечивая надёжный и стабильный отвод продуктов горения.

Условия эксплуатации

• температура окружающей среды — от минус 40 до плюс 40 °С
• максимальная температура газов на входе — до 200 °С
• допустимое содержание механических примесей — не более 100 мг/м³
• перемещаемая среда не должна содержать липкие и волокнистые включения
• климатическое исполнение — умеренное, вторая и третья категории размещения; при дополнительной защите двигателя допускается первая категория

Общие сведения

• одностороннее всасывание
• спиральный поворотный корпус
• правое и левое направление вращения
• среднее давление
• рабочее колесо с шестнадцатью загнутыми назад лопатками
• возможность комплектации направляющим аппаратом

Комплектация

Дымосос Д-5 может оснащаться электродвигателями различных серий, соответствующих по мощности, напряжению и частоте вращения. Допускается установка двигателей с увеличенной мощностью при сохранении частоты вращения колеса, при этом аэродинамические характеристики не изменяются. При необходимости возможна поставка отдельных элементов — рабочего колеса или корпуса.

Варианты исполнения

• Дымосос ДН-5 (5,5 кВт / 1500 об/мин), исполнение 1
• без электродвигателя
• отдельное изготовление рабочего колеса или корпуса

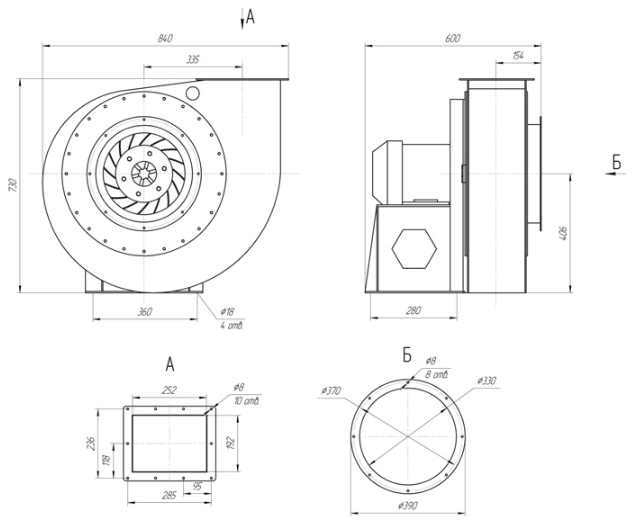

Габаритные размеры Д-5

Технические характеристики Д-5
